NPM- D3 A 20 24. 0612 - 176 - 10. 涂饰颜色 ■ 本公司标准 颜色 白色 W-13 (G50) ※ 不可指定 涂饰颜色。 11. 安全装置 为了安全使用本机器， 在 N PM - D3 A 上安 装了下图所示 的安全装置。 若在机器运转时按下紧 急停止开关， 或者在打开罩 时，会强制性 停止运转。 Remarks • 为了安全使用机器， 在使用 时， 无论时在运转时 还是停止时， 都请仔细确认…
NPM-D3A 2024.0612
- 175 -
D-6
希望将供料器维护作业自动化。
Customer
使用供料器维护单元
(IFMU)
时，请客户准备以下硬件，软件设备。
1. 客户准备设备
项 目
规 格
数量
电脑
IBM PC/AT 兼容机
（包括显示器、键盘、鼠标）
1 套
连接线
RS232C 连接线（配线为交叉线）
・连接器 ：Dsub-9 针
・连接器螺丝 ：#4-40 英寸螺丝
・连接器针顺序排位（参照下图）
针 No.
信号名称
1
未使用
2
RXD
3
TXD
4
未使用
5
GND
6
未使用
7
RTS
8
CTS
9
未使用
1 根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1 根
电源线
输入型
1 根
2.
电脑（硬件/OS）要求规格
项 目
规 格
主机
IBM PC/AT 兼容机(强烈推荐台式机)
CPU
Intel® Core™2 2.4GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD
80 GB 以上
光驱
DVD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标
OS 标准支持产品
显示器
SXGA 对应
网卡
1000BASE-T × 1
个以上
(PCI Express
网卡推荐
)
Jumbo packet
巨型包(
Jumbo frame
巨型帧) 对应
※
PanaCIM
连接时、
1000BASE-T × 2
个以上
RS232C 端口
1
个以上
※
RS232C
卡是推荐，但如果没有，、
请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
10 Pro (64 bit
版
)
NPM-D3A 2024.0612
- 176 -
10. 涂饰颜色
■ 本公司标准颜色
白色 W-13 (G50)
※ 不可指定涂饰颜色。
11.
安全装置
为了安全使用本机器，在 NPM-D3A 上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
Remarks
• 为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指示
之后，再进行正确的作业。
外罩安全开关
(
前后
:
合计
4
处
)
伺服开关
(
前后
:
合计
2
处
)
搬送口安全传感器
(
邻接装置用
)
(
上流侧/下流侧
:
各
1
处
)
紧急停止开关
(
前后
:
合计
2
处
)
搬送开口安全传感器
(
上流侧/下流侧
:
各
1
处
)
N-CONL
N-CONR
外罩安全开关
(2
处
)
外罩安全开关
(2
处
)
托盘供料器
NPM-D3A 2024.0612
- 177 -
12. 电源・空气投入部
12.1
电源投入部
■ 电源使用 4 芯电缆，是 3.5 mm
2
~ 5.5 mm
2
范围的电缆，并且使用专用工具进行连接。

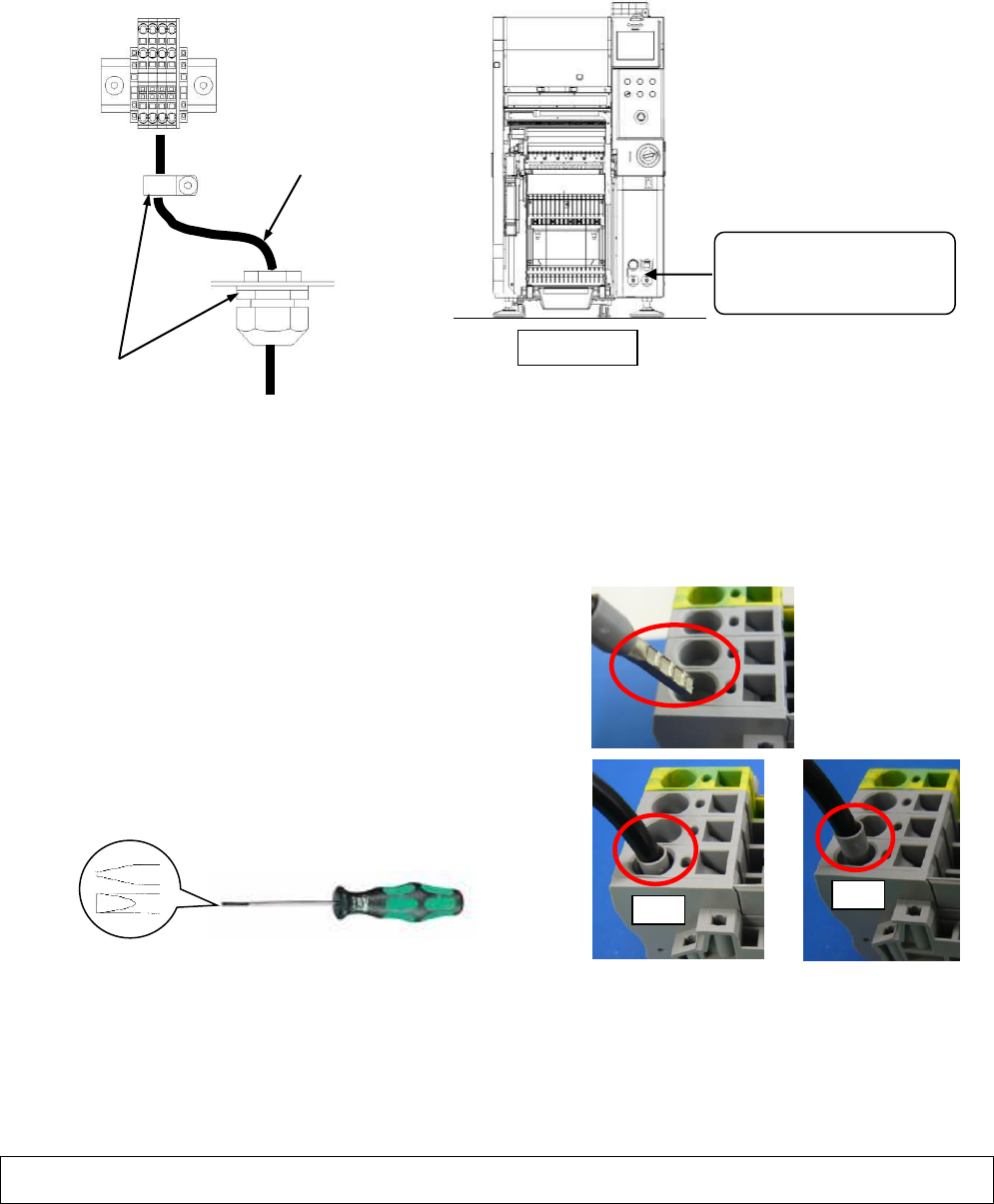

■ 如下图所示，请采用在 2 处夹钳电缆的方法进行配线。
1. 电缆外经尺寸: φ13.5 mm ~φ18.0 mm
2. 请必须用电缆夹具固定电缆，不使其被拖拉(100 N)， 转动而发生移动。
■ 端子台连接时的注意
端子连接管脚(推荐)
生产厂家: Phoenix Contact
型号: 3.5 mm
2
~ 4.0 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1. 请将套头端子的凹凸部分与端子台并行插入。
2. 请确认套头端子是否确实插入。
3. 请使用以下工具操作。
4. 不使用套头端子时，请确认芯线和插入状态。
Remarks
• 请客户准备电源电缆。
电源投入部
端子台
(
在罩内侧
)
OK
NG
电缆夹具
端子台
电缆
前 侧
