NPM- D3 A 20 24. 0612 - 181 - ( 单位 : mm) ■ 托盘供 料器连 接时 ( 含 堆叠杆状 供料器 ） ※ 为了取出和设置 供料器，需要 以下空间。 ・ 从尾端顺序取出或设 置的情况， 如上图所示，需 要 400 mm 的空间。 ・ 若要从两侧都邻接供 料器的位置 取出中间的供料 器，需要供料 器全长的距离 ，因此需要最多 1 600m m 的空间。 400 1814 3556
NPM-D3A 2024.0612
- 180 -
(
单位
: mm)
■

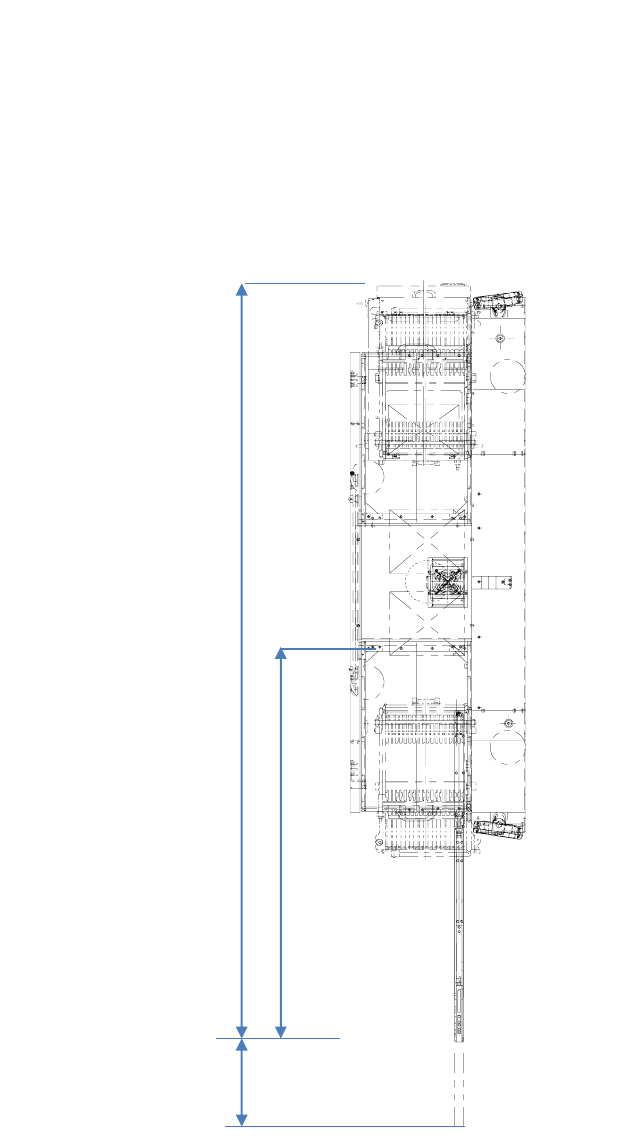

交换台车连接时（堆叠杆状供料器）
※ 为了取出和设置供料器，需要以下空间。
・从尾端顺序取出或设置的情况，如上图所示，需要
400 mm
的空间。
・若要从两侧都邻接供料器的位置取出中间的供料器，需要供料器全长的距离，因此需要最多
1 600mm
的空间。
4314
400
400
1814
2500
NPM-D3A 2024.0612
- 181 -
(
单位
: mm)
■

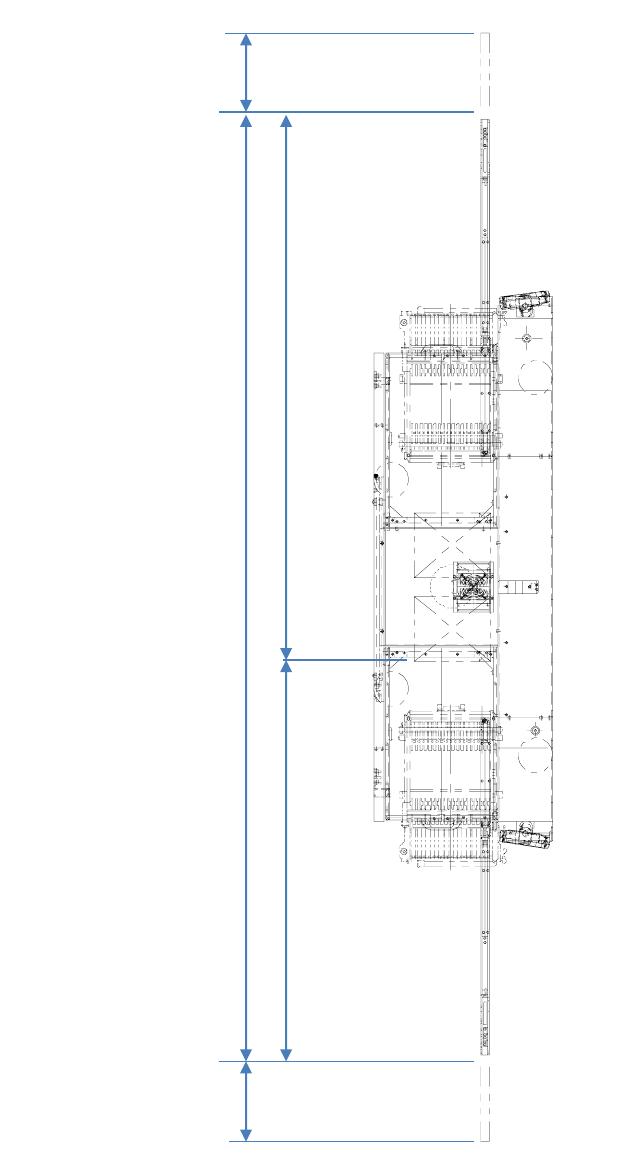

托盘供料器连接时(含堆叠杆状供料器）
※ 为了取出和设置供料器，需要以下空间。
・从尾端顺序取出或设置的情况，如上图所示，需要
400 mm
的空间。
・若要从两侧都邻接供料器的位置取出中间的供料器，需要供料器全长的距离，因此需要最多
1 600mm
的空间。
400
1814
3556
NPM-D3A 2024.0612
- 182 -
(
单位
: mm)
■
C-Cart
连接时
Remarks
• 上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
• 本机下部如有设置通风道等时，请确保与主体间空隙保持 40 mm 以上。
交换台车规格
托盘供料器规格
前 侧
AIR
电源
基板传送基准
(前侧轨道)
基板传送基准
(后侧轨道)
2 594 (2 571: C-Cart 连接时)
托盘供料器或
C-Cart34C
(1 023: C-Cart 连接时)
