NPM- D3 A 20 24. 0612 - 16 - NPM- D3 A 通过实装模式的组合，可以对应 客户的多样 化生产形态。 以下是与 N PM- TT 连接的例子。 ■ 大型基板 实装生产线 交替实装模式 ( 单轨 ) ・ 对应不可进行双轨传 送的大型基 板。 ■ 高效率 实装生 产线 交替实装模式 ・ 将基板传送损失减少 到最低。 ・ 配置最少数量供料器 来实现高效 率生产。 ■ 最高速 实装生 产线 独立实装模式 ・ 实现…
NPM-D3A 2024.0612
- 15 -

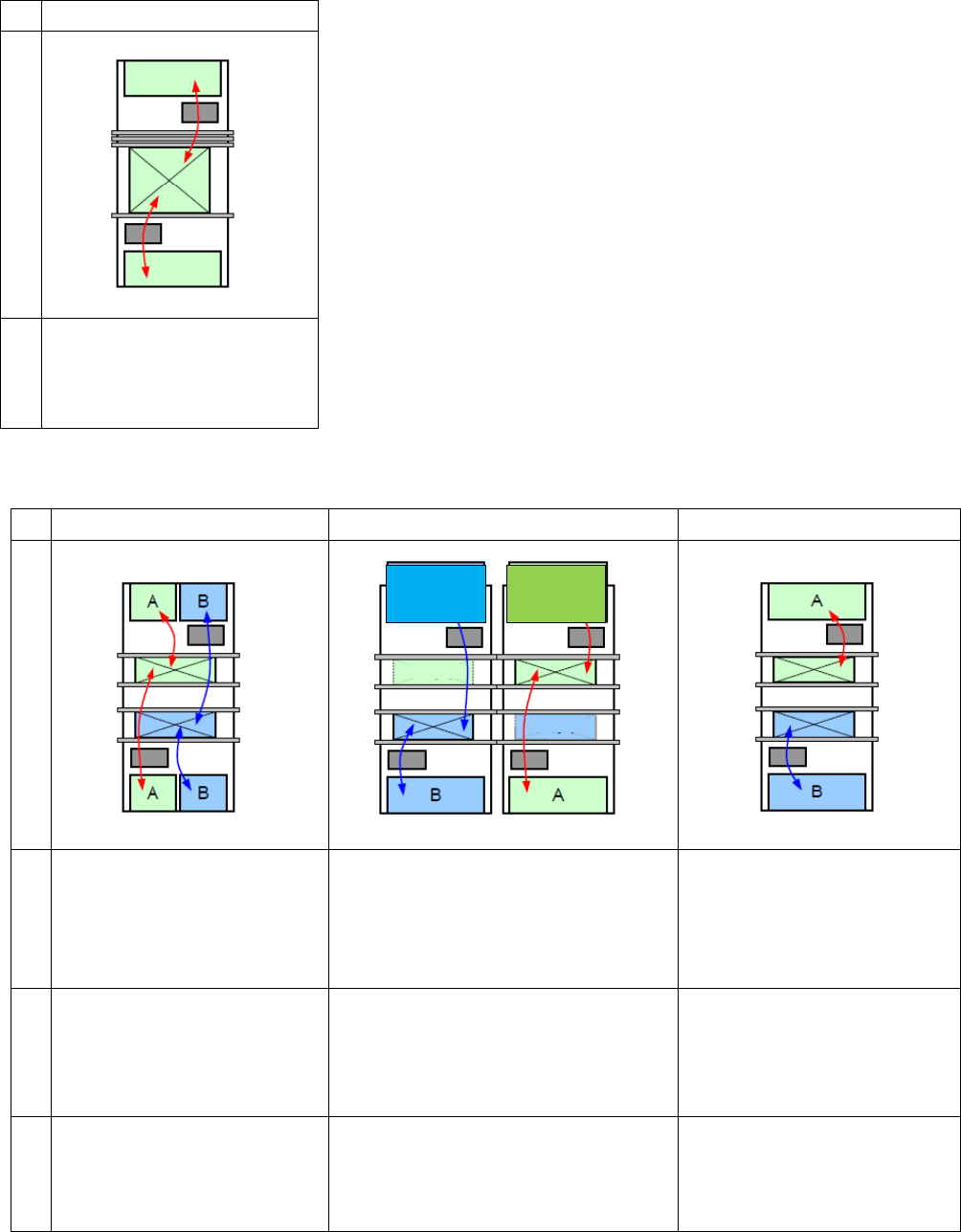

3.3
实装模式
■ 单轨
■ 双轨
通过双轨前后贴装头的动作形态，有 3 种实装模式。
交替实装模式
交替(前/后)实装模式
※
1
独立实装模式
※
1
形
态
动
作
各贴装头对两条轨道的基板进行生产。
贴装头交替动作，一条轨道的生产完成
后，进行另一条轨道的生产。
＜交替前实装模式＞
使用前后的贴装头，只对前轨道的基板进行生产，
对后轨道的基板不进行生产。
＜交互后实装模式＞
使用前后的贴装头，只对后轨道的基板进行生产，
对前轨道的基板不进行生产。
各贴装头对各轨道的生产基板进行独立
生产。
前贴装头: 前轨道的生产
后贴装头: 后轨道的生产
特
长
将基板传送损失减少到最低。
各轨道的生产可以开始以及停止。
各轨道的生产可以开始以及停止。
由于贴装头的交替动作，无需贴装头待
机(等待另一个贴装头的动作)，所以可
以提高生产率。
※
※ 根据基板尺寸不同，也有可能需要工作头
待机的情况。
机
种
切
换
停止设备运转，进行各轨道的机种切
换。
跳过基板生产中，可以对停止中的轨道进行机种
切换(切换生产数据、更换台车、更换托盘箱)。
※
2
一侧生产中，可以对停止中的轨道进行
机种切换(切换生产数据、更换台车)。
※
2
※1 独立实装模式、交替(前/后)实装模式，只对贴装头规格有效。
※2 不可进行打开安全盖的操作(手动更换支撑销等)。
交替实装模式
形
态
动
作
贴装头交替动作，进行生产。
A
B
A
B
A
B
Ｂ
Ａ
跳过
跳过
NPM-D3A 2024.0612
- 16 -
NPM-D3A 通过实装模式的组合，可以对应客户的多样化生产形态。
以下是与 NPM-TT 连接的例子。
■ 大型基板实装生产线
交替实装模式(单轨)
・对应不可进行双轨传送的大型基板。
■ 高效率实装生产线
交替实装模式
・将基板传送损失减少到最低。
・配置最少数量供料器来实现高效率生产。
■ 最高速实装生产线
独立实装模式
・实现同一基板的最高速实装。
NPM-TT
NPM-TT
NPM-TT
NPM-D3A
NPM-D3A 2024.0612
- 17 -
■ 无需停机的机种切换生产线
独立实装模式
・在一侧的轨道进行生产的同时、在另一侧轨道可以进行机种
切换。
※
(独立机种切换)
※ 不可进行打开安全盖的操作(手动更换支撑销等)。
■ 高速、高效率实装生产线
独立实装模式＋交替实装模式
・这是利用独立实装和交替实装的优点而组成的生产线构成。
・芯片元件可以进行更高速实装、异型元件和托盘元件可以进
行更高效率的实装。
■ 不平衡的基板实装生产线
独立实装模式＋交替(前/后)实装模式
・前侧轨道和后侧轨道的生产不能保持平衡的情况时、可以按
照左图进行对应。
例) 基板 A: 实装点数 300 点(只有芯片元件)
基板 B: 实装点数 600 点(芯片元件＋异型元件)
独立实装
交替实装
独立实装
交替(前)实装
交换台车/ C-Cart
NPM-TT
托盘箱或者交换台车/ C-Cart
编带供料器
NPM-TT
NPM-TT
