NPM-D3A 2024.0612
- 34 -
前端部分(引导部)的处理
为了用 ASF 进行元件自动设置，
编带的引导部处理需要满足以下要求。
（关于引导部的剪切位置）
编带插入 ASF 前，请按照下图所示位置，用剪刀剪断编带引导部。
（为了防止剥离错误、编带替换错误的发生，请垂直剪断）
＜1 间距以下及奇数间距时＞
（1 mm、2 mm、4 mm、12 mm、20 mm、28 mm、36 mm、44 mm、52 mm 的各个间距）
① 请在载料带槽之间的中央进给孔留下封盖带后再剪断。
② 封盖带请在载料带前端如下所示的突出位置剪断。
突出量请参照 ASF 的使用说明书。
＜偶数间距时＞
（8 mm、16 mm、24 mm、32 mm、40 mm、48 mm、56 mm 的各个间距）
① 请在载料带槽之间的中央，到最近的进给孔中央留下封盖带后再剪断。
② 封盖带请在载料带前端如下所示的突出位置剪断。
突出量请参照 ASF 的使用说明书。
剪刀
剪刀
封盖带突出量
进给方向
剪刀
剪刀
进给方向
封盖带突出量
NPM-D3A 2024.0612
- 35 -
■ 杆式供料器
杆式供料器是能够通过振动进行元件供给的供料器。
杆式供料器，在以往机器的优点上，加上能对应通用性广
※
1
，交货期短
※
2
，无需维护
※
3
，提高了大型元件的对应
力。(对应只限轻量 8 吸嘴贴装头,2 吸嘴贴装头)
※1 可以对应 SOP，SOJ，PLCC 以外连接器等异形元件。
※2 通过杆前端缺口的供给方式(如下参照)时，元件马上可以供给。
※3 除了清扫灰尘等以外，无需进行特别的维护。

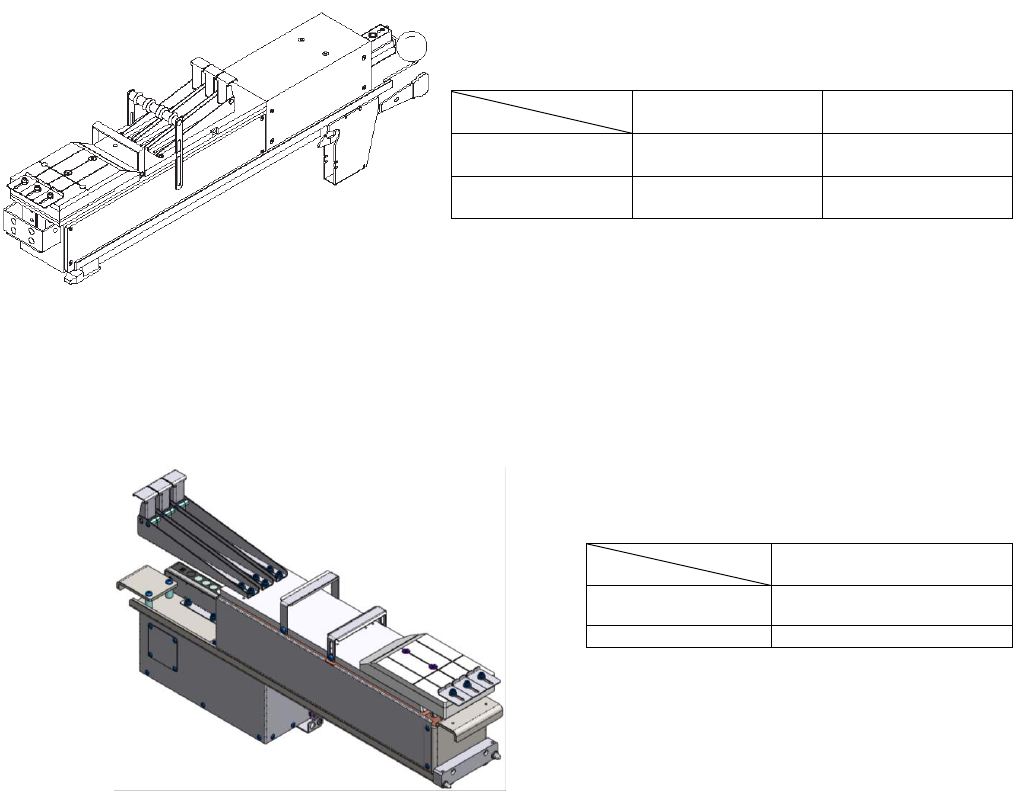

・3 站杆状供料器
※
4
・SF3 (Stick Feeder3)
※
5
※4 3 站杆状供料器是交换台车专用。C-Cart 台车时请使用 SF3。
※5 SF3 是 C-Cart 专用。交换台车时请使用时 3 站杆状供料器。
单式
杆状供料器
3 站
杆状供料器
安装间距
42 mm
84 mm
最多安装供料器站数
16 站
8 站
SF3 (Stick Feeder 3)
安装间距
84 mm
最多安装供料器站数
8 站
NPM-D3A 2024.0612
- 36 -

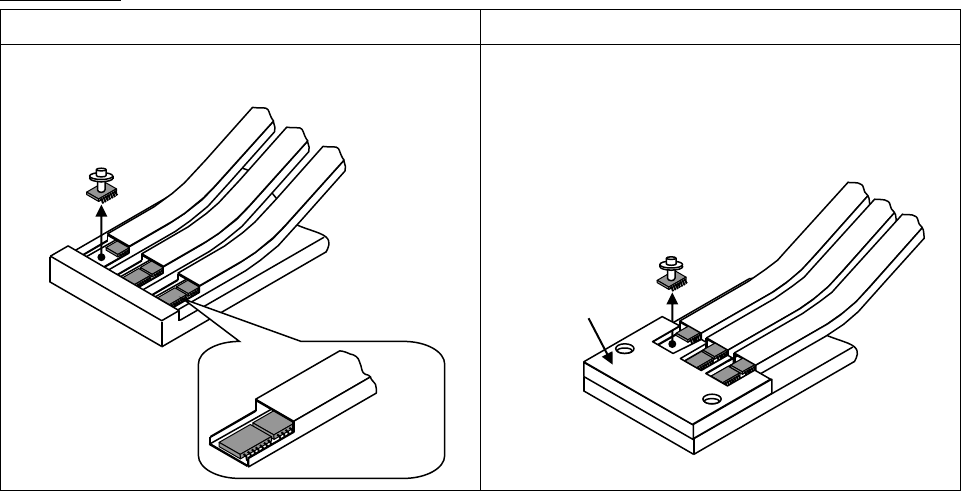

元件供给方法
通过杆前端缺口的供给方法
通过芯片槽区块的供给方法(选购件)
把杆置水平状态，内部元件在水平安定的情况下，切割杆前
端从杆内部直接吸附元件。
把杆置水平状态，内部元件不在水平安定的情况下，设置使
元件保持水平安定的区块(称为: 芯片槽区块)，从芯片槽区
块上吸附元件。
按照使用元件的尺寸芯片槽区块另外个别制作。
另外，一般的公开芯片槽区块的设计方法，能够让客户制作。
从杆内部直接
PICK UP
切割前端部
芯片槽区块
从芯片槽区块上
PICK UP
