■ 杆式供料器
杆式供料器是能够通过振动进行元件供给的供料器。
杆式供料器，在以往机器的优点上，加上能对应通用性广
※
1
，交货期短
※
2
，无需维护
※
3
，提高了大型元件的对应
力。(对应只限轻量 8 吸嘴贴装头,2 吸嘴贴装头)
※1 可以对应 SOP，SOJ，PLCC 以外连接器等异形元件。
※2 通过杆前端缺口的供给方式(如下参照)时，元件马上可以供给。
※3 除了清扫灰尘等以外，无需进行特别的维护。
・3 站杆状供料器
※
4
・SF3 (Stick Feeder3)
※
5
※4 3 站杆状供料器是交换台车专用。C-Cart 台车时请使用 SF3。
※5 SF3 是 C-Cart 专用。交换台车时请使用时 3 站杆状供料器。
单式
杆状供料器
3 站
杆状供料器
安装间距
42 mm
84 mm
最多安装供料器站数
16 站
8 站
SF3 (Stick Feeder 3)
安装间距
84 mm
最多安装供料器站数
8 站
NPM-D3A 2024.0612
- 36 -
元件供给方法
通过杆前端缺口的供给方法
通过芯片槽区块的供给方法(选购件)
把杆置水平状态，内部元件在水平安定的情况下，切割杆前
端从杆内部直接吸附元件。
把杆置水平状态，内部元件不在水平安定的情况下，设置使
元件保持水平安定的区块(称为: 芯片槽区块)，从芯片槽区
块上吸附元件。
按照使用元件的尺寸芯片槽区块另外个别制作。
另外，一般的公开芯片槽区块的设计方法，能够让客户制作。
从杆内部直接
PICK UP
切割前端部
芯片槽区块
从芯片槽区块上
PICK UP
NPM-D3A 2024.0612
- 37 -

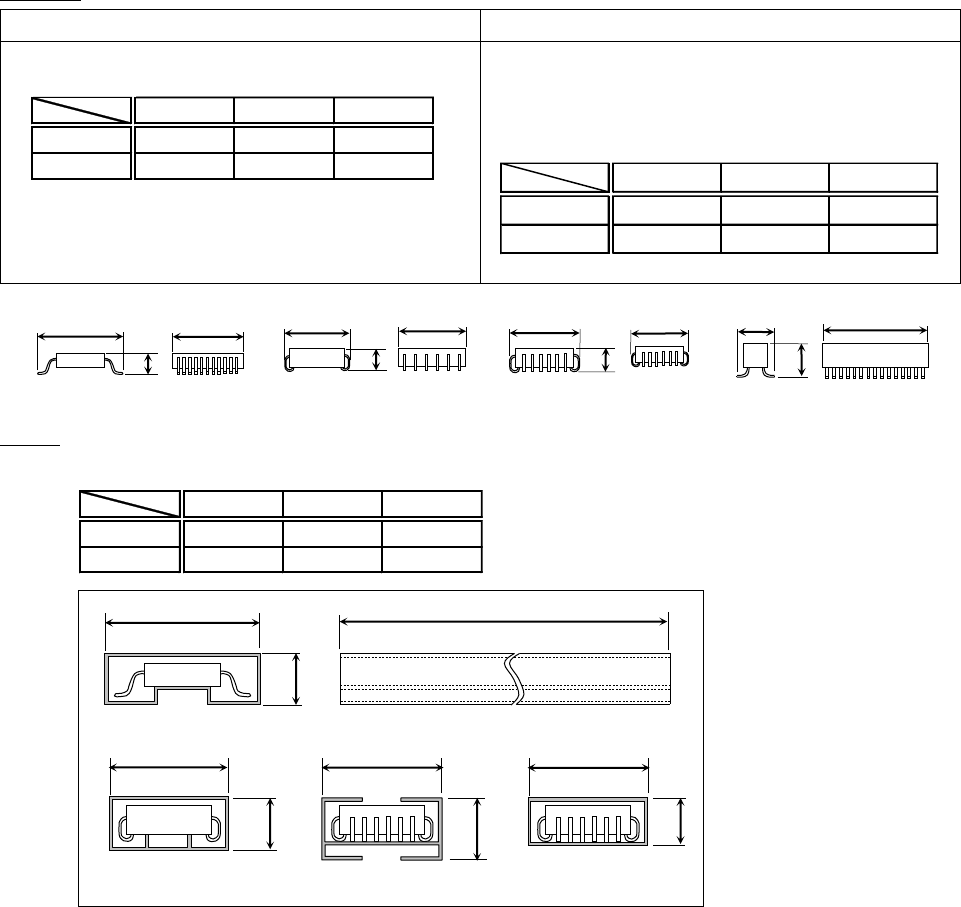

对应元件
标
准
特
殊
SOP
，
SOJ
，
PLCC
(
单位
: mm)
标准对应的元件种类，尺寸范围以外，根据元件以及杆形状，
如下所示的尺寸范围也有能够对应的情况。
在使用前，经过实际的元件传送确认供给状态，或请与本公
司联络。
(
单位
: mm)
对应杆
(
单位
: mm)
W L H
Min
8 9 2.5
Max
31 31 6
W L H
Min - - -
Max 31 60 25
Ws Ls Hs
Min
- 300 -
Max
34 600 28
SOP
L
W
H
L
W
W
L
W
L
SOJ
PLCC
连接器
H
H
H
Ws
Hs
Ls
Ws
Hs
Ws
Hs
Ws
Hs
