NPM- D3 A 20 24. 0612 - 41 - ■ 堆叠 杆状供 料器用推 压 橡胶 块 堆叠杆状供料器的推压 橡胶块包括标 准类型和选购件共 5 种。 推压橡胶块 种类 形状 尺寸 最大元件宽 （参考值） 堆叠 杆状供料器 S L S ※ W 4×H 4×L 25 mm 10mm 标准 标准 M W 10 ×H 10 ×L 25 mm 15mm 选购件 选购件 L W 15 ×H 10 ×L 30 mm 30mm （ 杆状供…
NPM-D3A 2024.0612
- 40 -
※当在台车上搭载堆叠杆状供料器时，
为了避免台车的供料器夹具变形，必须追加加固压板。
（因为变形，可能会导致装卸不良。）
（加固压板是与堆叠杆状供料器固定在一起的）
加固压板不足时，请另行安排。
（型号：
MTKP009217AA
（一套需
6
个））
螺栓 B
压板
螺栓 A
垫圈
交换前
交换后
NPM-D3A 2024.0612
- 41 -

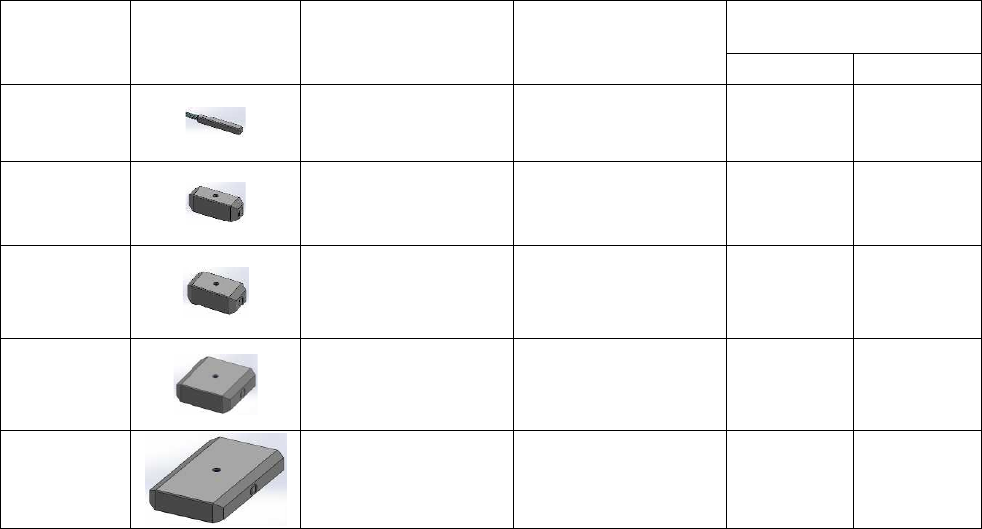

■ 堆叠杆状供料器用推压橡胶块
堆叠杆状供料器的推压橡胶块包括标准类型和选购件共 5 种。
推压橡胶块
种类
形状
尺寸
最大元件宽
（参考值）
堆叠
杆状供料器
S
L
S
※
W 4×H 4×L25mm
10mm
标准
标准
M
W10×H10×L25mm
15mm
选购件
选购件
L
W15×H10×L30
mm
30mm
（杆状供料器 S 的数值为
20mm）
选购件
选购件
LL
W30×H10×L30
mm
50mm
－
选购件
LLL
W50×H10×L30
mm
60mm
－
选购件
※S 类型推压橡胶块和堆叠杆状供料器为标准组合。
购买 S 类型推压橡胶块为预备时，因为传送线固定在推压橡胶块上，所以只有 S 类型推压橡胶会和传送线组成一套。
使用 M～LLL 类型推压橡胶块时将 S 类型推压橡胶块插入其中便可使用。
※根据元件尺寸和形状，可能需要特殊推压橡胶块或在一些部分作出特殊对应。
这将会归类成特殊规格。
NPM-D3A 2024.0612
- 42 -

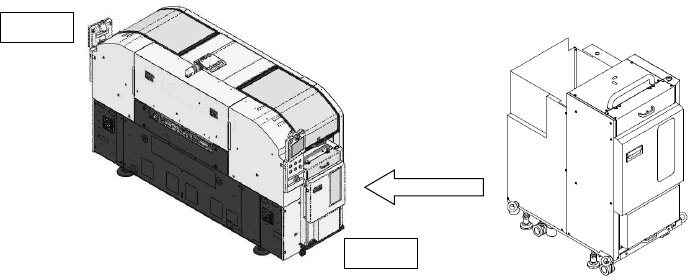

■ 托盘供料器
如果 NPM-D3A 主体是托盘供料器规格，可以连接在后侧。
在前侧不可连接。
对象贴装头: 轻量 8 吸嘴贴装头、2 吸嘴贴装头
前侧
后侧
