品质信息显示系统

把有关品质信息(使用的供料器位置、识别补正值、元件数据等)按基板单位、实装点单位进行表示，可以把握变换点和分析不

良因素。

主要功能:

保持和统计 1 个星期的品质信息

将品质信息显示在 LWS

※ 请客户准备电脑。与 NPM-DGS 不可共有。

NPM-D3A 系统软件 DVD-ROM 包括本软件。

品质信息显示系统的操作环境

・硬件规格

项目

规格

类别

主体

IBM PC/AT 兼容机 (强烈推荐台式 PC。)

必须

CPU

与 Intel

Core

2 Duo E6700 同级或以上

主板

IBM 完全兼容品

序列 I/O

IBM 完全兼容品

显卡

SXGA 以上

台式 PC 领域: 1 280 × 1 024 点以上

存储器

4 GB 以上

HDD

应有 500 GB 以上可用空间 (NTFS 文件系统)

光驱

DVD 驱动器

安装时使用

键盘

英文版: 101 英文键盘

日文版: 106 日文键盘

鼠标

OS 标准支援品

监视器

SXGA 对应

网卡

100/1000BASE-T 用网卡

无停电电源装置 (UPS)

OS 标准支援品

推荐

Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。

Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。

Virus Buster 是 Trend Micro 公司的注册商标或者商标。

LWS

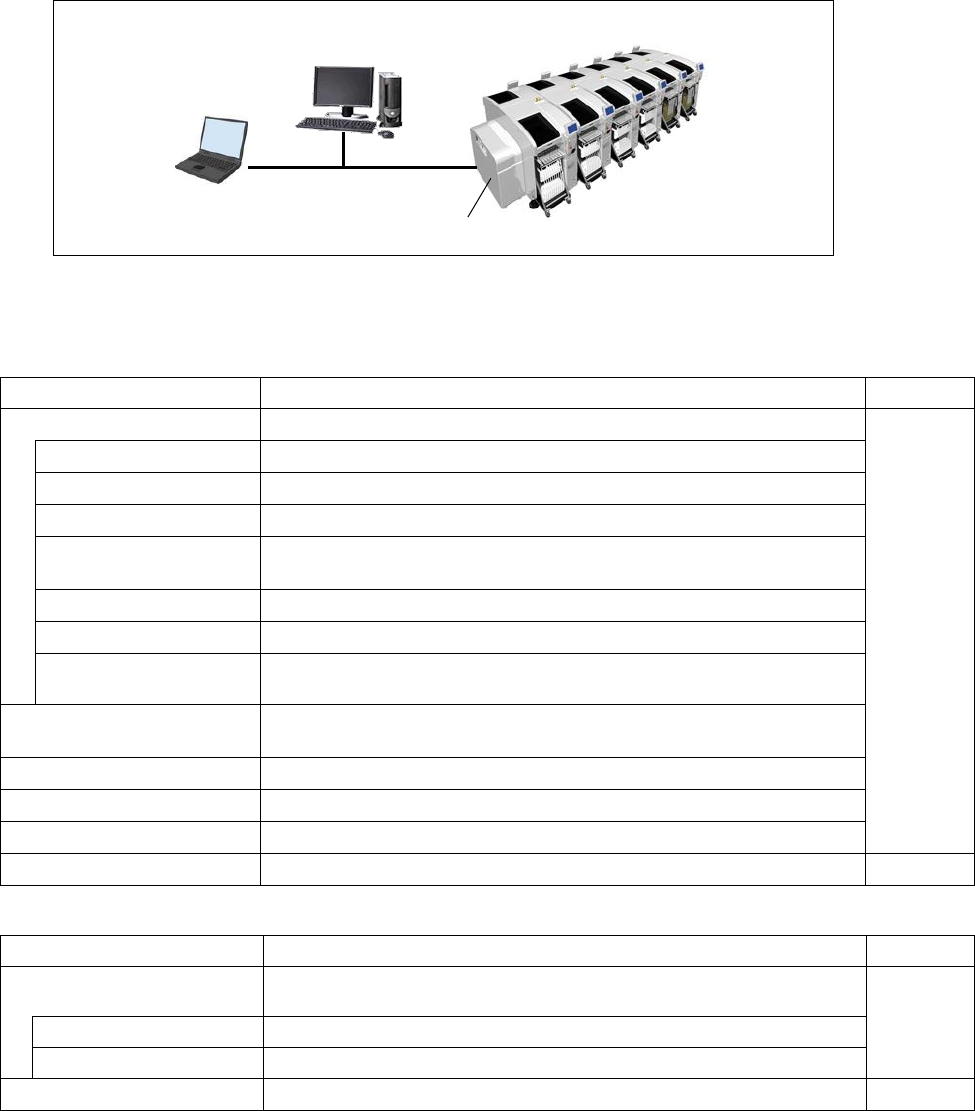

系统构成例子

品质信息显示系统

※

LNB(FA

电脑

)

显示画面

NPM-D3A 2024.0612

- 47 -

■ NPM-D3A 生产线连接例子

请客户准备 FA 电脑以及 HUB 的情况时，也同时需要准备 LAN 电缆。

请根据 NPM-D3A 的连接数量，进行相应准备。

HUB 和 LAN 电缆基本规格

规格

IEEE802.3 基准

数据传送率

10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto-Negotiation)

推荐型号

非托管 HUB: DGS-1016L (D-Link 制)

托管 HUB: DGS-1016L (D-Link 制)

※

※ 连接 16 台以上 NPM-D3A 时需要此单元。

由于相关法律限制等理由，

以下国家为销售地、设置场所时，请注意推荐型号。

印度：DGS-1016D (D-Link India 制)

LAN 电缆

Enhanced category 5 以上的 UTP 电缆

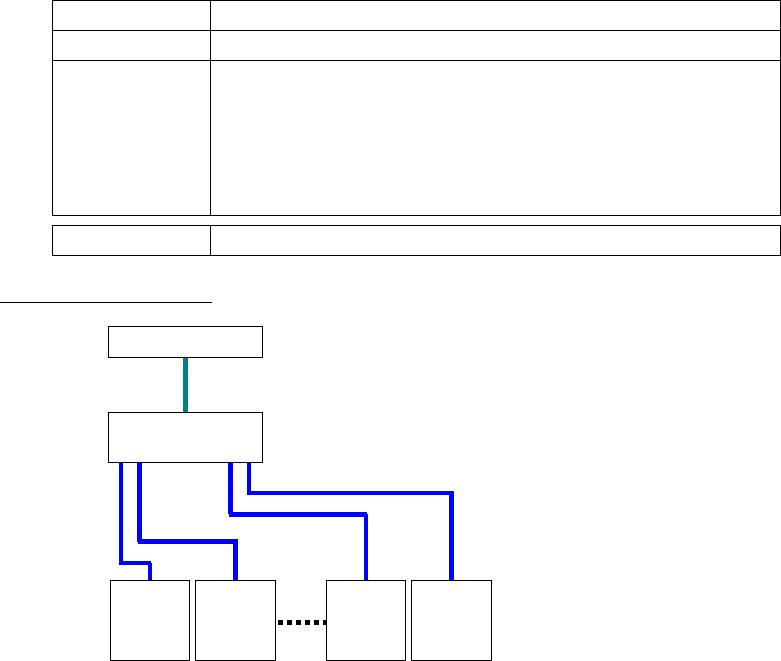

连接数量在 15 台以下时

LAN 电缆①: FA 电脑和非托管 HUB 连接用

LAN 电缆②: 非托管 HUB 和 NPM-D3A 连接用

FA 电脑

NPM-

D3A

NPM-

D3A

NPM-

D3A

#14

NPM-

D3A

#15

非托管 HUB

LAN①

LAN②

NPM-D3A 2024.0612

- 48 -

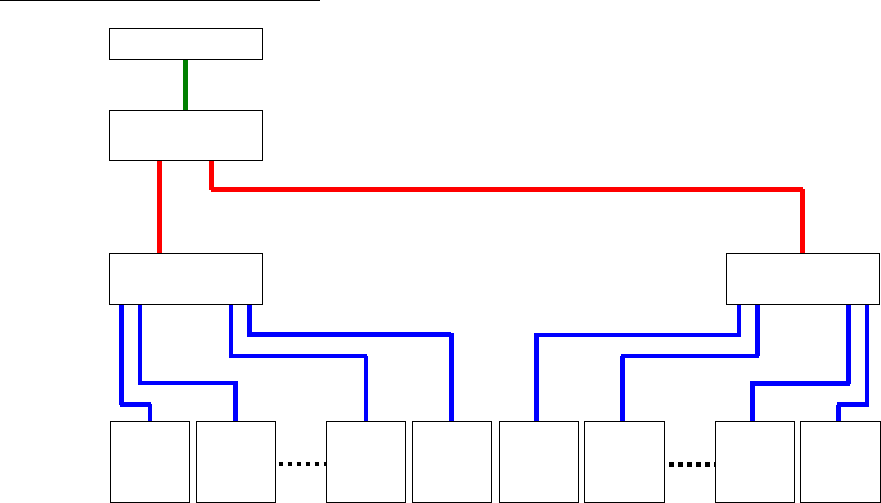

连接数量在 16 台以上，30 台以下时

LAN 电缆①: FA 电脑和非托管 HUB 连接用

LAN 电缆②: 托管 HUB 和非托管 HUB 连接用

LAN 电缆③: 非托管 HUB 和 NPM-D3A 连接用

所准备的 FA 电脑以及 HUB，请设置在任意场所。

不可设置在 N-CONL。

将 FA 电脑

※

设置在 N-CONL 的情况时，需要 HUB & 电源单元(选购件)。

※ 请准备本公司推荐的电脑。

FA 电脑

NPM-

D3A

NPM-

D3A

NPM-

D3A

#14

NPM-

D3A

#15

非托管 HUB

LAN①

LAN③

NPM-

D3A

#16

NPM-

D3A

#17

NPM-

D3A

#29

NPM-

D3A

#30

非托管 HUB

LAN③

托管 HUB

LAN②
