NPM- D3 A 20 24. 0612 - 48 - 连接数量在 16 台以上， 30 台以下时 LAN 电缆① : FA 电脑和非托 管 HUB 连接用 LAN 电缆② : 托管 HUB 和非托 管 HUB 连接用 LAN 电缆③ : 非托管 HUB 和 NPM- D3 A 连接用 所准备的 FA 电脑以及 HUB ，请设置 在任意场所。 不可设置在 N-CONL 。 将 FA 电脑 ※ 设置在 N-CONL 的情况时，需要 HU…
NPM-D3A 2024.0612
- 47 -
■ NPM-D3A 生产线连接例子
请客户准备 FA 电脑以及 HUB 的情况时，也同时需要准备 LAN 电缆。
请根据 NPM-D3A 的连接数量，进行相应准备。
HUB 和 LAN 电缆基本规格
规格
IEEE802.3 基准
数据传送率
10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto-Negotiation)
推荐型号
非托管 HUB: DGS-1016L (D-Link 制)
托管 HUB: DGS-1016L (D-Link 制)
※
※ 连接 16 台以上 NPM-D3A 时需要此单元。
由于相关法律限制等理由，
以下国家为销售地、设置场所时，请注意推荐型号。
印度：DGS-1016D (D-Link India 制)
LAN 电缆
Enhanced category 5 以上的 UTP 电缆
连接数量在 15 台以下时
LAN 电缆①: FA 电脑和非托管 HUB 连接用
LAN 电缆②: 非托管 HUB 和 NPM-D3A 连接用
FA 电脑
NPM-
D3A
#1
NPM-
D3A
#2
NPM-
D3A
#14
NPM-
D3A
#15
非托管 HUB
LAN①
LAN②
NPM-D3A 2024.0612
- 48 -
连接数量在 16 台以上，30 台以下时
LAN 电缆①: FA 电脑和非托管 HUB 连接用
LAN 电缆②: 托管 HUB 和非托管 HUB 连接用
LAN 电缆③: 非托管 HUB 和 NPM-D3A 连接用
所准备的 FA 电脑以及 HUB，请设置在任意场所。
不可设置在 N-CONL。
将 FA 电脑
※
设置在 N-CONL 的情况时，需要 HUB & 电源单元(选购件)。
※ 请准备本公司推荐的电脑。
FA 电脑
NPM-
D3A
#1
NPM-
D3A
#2
NPM-
D3A
#14
NPM-
D3A
#15
非托管 HUB
LAN①
LAN③
NPM-
D3A
#16
NPM-
D3A
#17
NPM-
D3A
#29
NPM-
D3A
#30
非托管 HUB
LAN③
托管 HUB
LAN②
LAN②
NPM-D3A 2024.0612
- 49 -
■ 传送带(N-CONL, N-CONR)基本规格
项 目
内 容
电源
由 NPM-D3A 供给
※
※ 如果选择 HUB & 电源单元(选购件)，需要以下电源。
・ 额定电源 单相, AC 100 V ~ 240 V
・ 频率 50/ 60 Hz
・ 额定容量 320 VA : N-CONL (NM-EJK3B)
40 VA : N-CONR (NM-EJK4B)
对象基板
・ 基板尺寸 双轨模式: 50 × 50 mm ~ 510 × 300 mm
单轨模式: 50 × 50 mm ~ 510 × 590 mm
・ 基板厚度 0.3 mm ~ 8.0 mm
・ 基板重量 1.5 kg 以下(实装后的状态，包括载体重量)
流向
左→右，左←右 (选择规格)

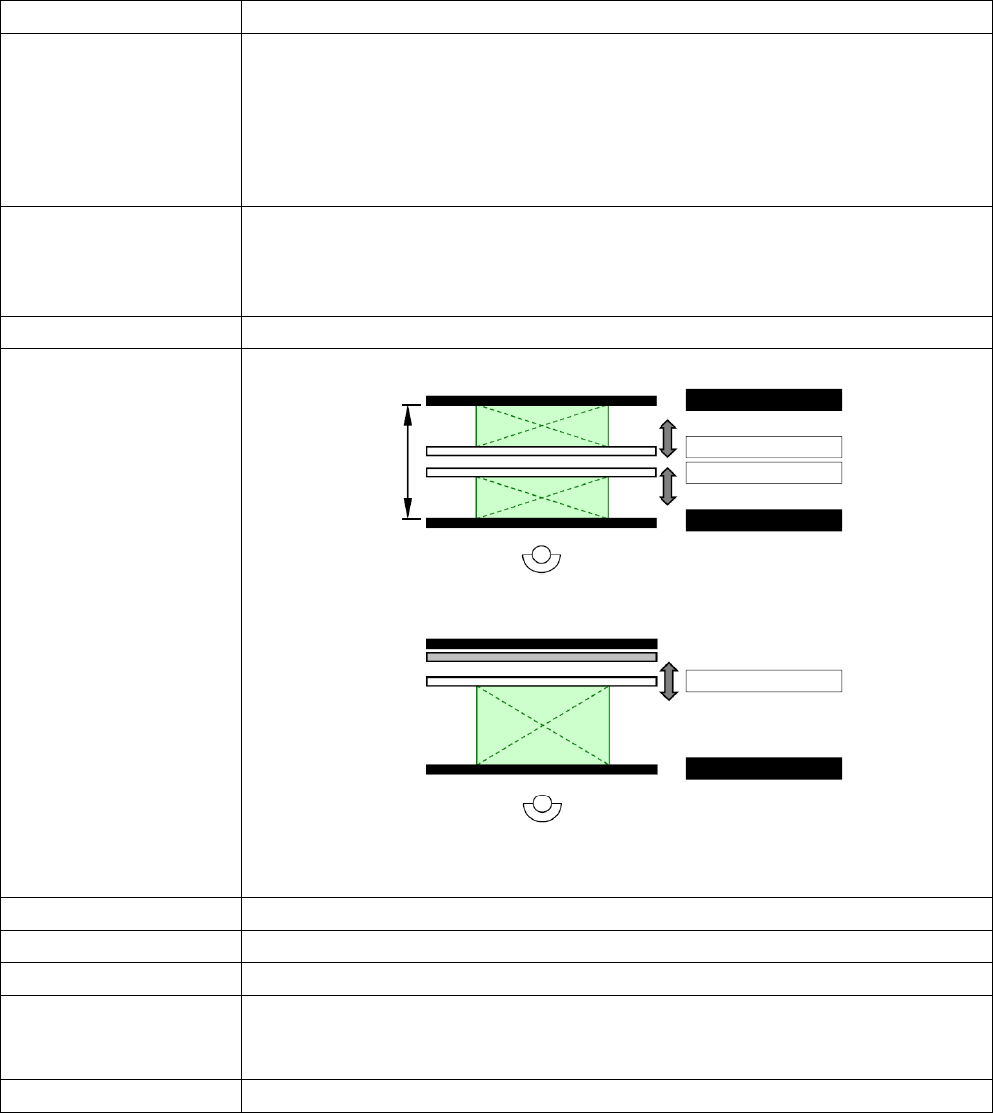

基准
双轨模式
前侧
686 mm
基
准
轨
道
可
动
轨
道
可
动
轨
道
基
准
轨
道
单轨模式
※
1
前侧
可动轨道
基准轨道
※1 后基准是反转设备进行对应。
※ 与 NPM-W2/ W 以及 NPM (NM-EJM9B 系列) 不可连接。
基板传送高度
900 mm
外形尺寸
W 450 × D 1 360 × H 1 042 mm
重量
150 k
g
环境条件
・ 温度 10 °C ~ 35 °C
・ 湿度 25 %RH ~ 75 %RH (但是无结露)
・ 高度 海拔 1 000 m 以下
涂饰颜色
白色: W-13 (G50)
+70
-20
