NPM-D3A 2024.0612
- 50 -

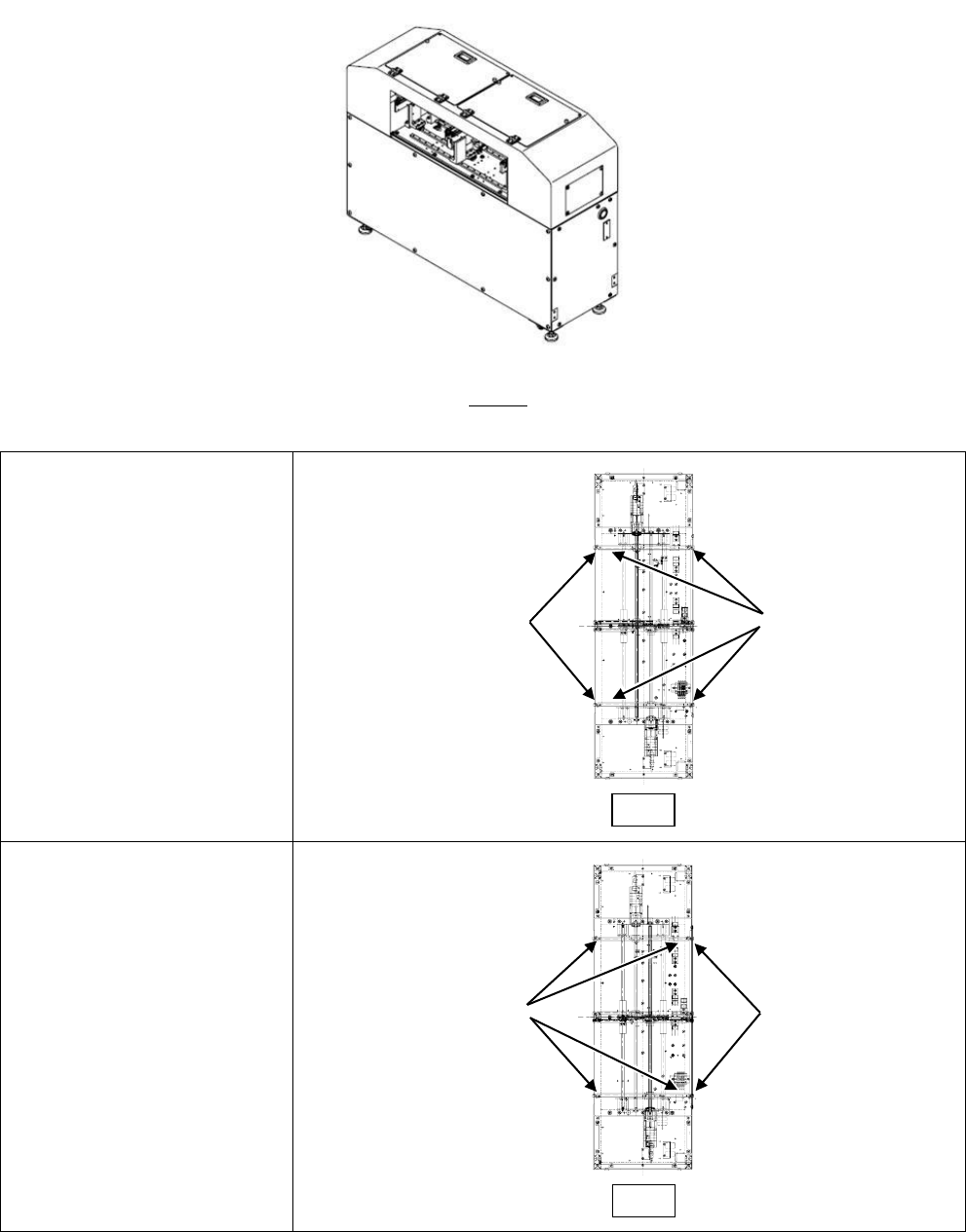

传送带
■ 机器构成
NPM-D 传送带 L
机种名: N-CONL
型号: NM-EJK3B
・在 NPM-D3A 左侧配置
选购件
・FA 电脑
・HUB & 电源单元
NPM-D 传送带 R
机种名: N-CONR
型号: NM-EJK4B
・在 NPM-D3A 右侧配置
选购件
・HUB & 电源单元
基板检测传感器
开口部传感器
前面
前面
基板检测传感器
开口部传感器
NPM-D3A 2024.0612
- 51 -
4.5
识别单元构成
■ 头部相机
・视野: 7.68 × 7.68 mm
(基板识别标记尺寸请参照「7. 印刷基板设计基准」。)
■ 多功能识别照相机: 类型 1
进行元件吸附时的位置和角度的偏移补正。
另外，使用侧面照明(选购件)能够检测 BGA/ CSP 的焊锡球(有•无)
※
。
识别方法
识别速度
对象工件
整体识别
高速
包括
03015
※
以上的方形元件的一般芯片元件
BGA, CSP, QFP, SOP,
连接器等
※
选择「
03015
贴装对应」时。
※ 能够检测焊锡球的元件有限制。请参照 BGA/ CSP 识别条件的项目。
※ NPM-D3, NPM-W2 以后搭载的多功能识别照相机，与常规线性照相机的零件一部分不通用。(使用识别选购件的亮度检测等功能时)
QFP/ SOP
识别条件 (类型 1)
能够贴装的 QFP / SOP 的条件如下。
(但是，基本上，首先在获得样品后，再经过研讨和实验，才能判断是否能够贴装 QFP/ SOP。)
轻量
16
吸嘴贴装头
V3A
轻量 8 吸嘴贴装头
2 吸嘴贴装头
外形尺寸
请参照「3.2 基本性能」
※
1
厚度
引线间距
0.4 mm 以上
引脚宽度
0.2 mm 以上
引脚形状
从铸型突出的引脚必须在 1 mm 以上。
・ 供给形态: 编带、托盘
※1 元件外形短边超过 45 mm 时，将分割识别。
※有关以上规格以外的元件，请与本公司联络。
NPM-D3A 2024.0612
- 52 -
BGA/ CSP
识别条件 (类型 1)
能够贴装 BGA / CSP 的条件如下所示。
(但是，基本上，首先在获得样品后，再经过研讨和实验，才能判断是否能够贴装 BGA/ CSP。)
轻量
16
吸嘴贴装头
V3A
轻量 8 吸嘴贴装头
2 吸嘴贴装头
外形尺寸
请参照「3.2 基本性能」
※
1
厚度
焊锡球间距
0.075
※
2
※
3
mm ~ 1.5 mm
焊锡球直径
φ0.045 mm
*3
~ φ0.9 mm (焊锡球直径需保持一致)
焊锡球形状
球状或者圆柱形
※
4
焊锡球材质
高温锡膏，共晶锡膏
焊锡球数
正格子排列：2 × 2 个～ 64 × 64 个(行数 × 列数)
(交错孔排列：2 × 2 个～ 32 × 32 个(行数 × 列数))
※焊锡球的间距和尺寸须保持一致。
非格子配置：2 个～ 15 000 个
・ 为了同时识别 BGA/ CSP 的外形和焊锡球，其本体材质以玻璃环氧为对象。
因为焊锡球贴装面的状态(有无图形，通孔，光泽 etc.)，有时会出现难于识别的情况。
・ 主体材质是陶瓷，主体颜色为金色时，仅根据外形识别进行贴装。
・ 焊锡球表面状态
焊锡球表面上不可出现因氧化而引起的模糊现象。
(根据氧化程度是否能够识别，需要通过实验进行确认。)
・ 供给形态: 编带、托盘
※1 元件外形短边超过 45 mm 时，将分割识别。
※2 有关大型的微小间距元件，请商洽。
※3 分割识别时，最小焊锡球间距为 0.15 mm、最小焊锡球直径为 0.09 mm。
※4 随焊锡球间距、焊锡球直径的不同组合，也有不可贴装的情况。
