5.8
基板信息通信功能(标准功能)
在生产线先端的设备进行标记识别，与下游侧的设备传接信息。
通过使用传送到下游侧设备的信息，能够缩短时间。

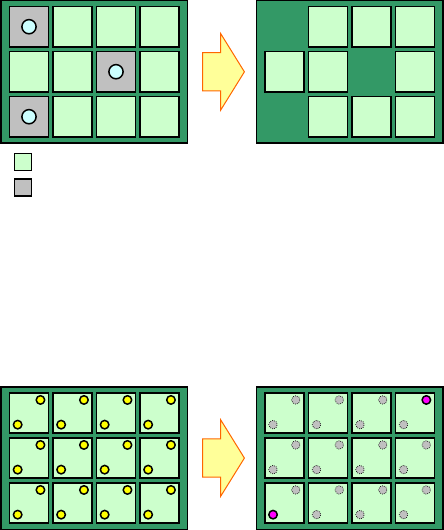

■ 不良标记的通信
在生产线先端的设备识别不良标记，与下游侧设备传接不良标记的信息。
下游侧的设备，能够缩短不良标记的识别时间。
第 1 台
第 2 台以后
第 2 台以后，根据从上游传送来的信息，
跳过不良标记。
※ 与其他公司检查机等等的通信，请参照选购件「其他公司不良标记通信」。
■ 图形标记的通信
在生产线先端的设备识别图形标记，与下游侧设备传接补正值的信息。
下游侧设备，只需识别主标记，能够缩短基板识别时间。
第 1 台
第 2 台以后
第 2 台以后，根据主标记的识别结果和上游侧传送来的信息，
进行补正。
※ 分割实装时，即使是第 2 台以后的设备，也有可能需要进行全点识
别。
全点识别
只识别主标记
※ 从 NPM-X 系列和 NPM 系列以外的设备接收基板信息时，或与 APC 组合使用时，需要个别商讨。
有关详细情况请咨询。
合格品
不良品
NPM-D3A 2024.0612
- 88 -
5.8.1
接收其他公司检查机的不良标记时
■ 其他公司不良标记通信（许可证）
使用来自其他公司检查机等客户系统的 LNB 共有文件夹中写入的每个基板的不良标记信息，来进行不良标记通信。
可以削减在行首阶段执行的不良标记读取时间。
■ 系统构成例
■ 功能流程
1. 每个基板的不良标记信息，请按照指定格式写在 LNB 内的共有文件夹中。
【样本】
<?xml version="1.0" encoding="UTF-8" ?>
<BoardInformation>
<Element>
<Lane>1</Lane>
<BoardNumber>123</BoardNumber>
<BoardBarcode>BARXXX</BoardBarcode>
<BadMark>010001110010010100010010101010101</BadMark>
</Element>
</BoardInformation>
2. 使用实装机的头部相机或者外部安装扫描器读取的与基板条形码相关联的不良标记信息，
进行不良标记通信。
※ LNB 的共有文件夹中积累了 10 个以上的不良标记信息时，则将删除最旧的一个。
客户系统
LNB
其他公司检查机
传送带
NPM-D3A
HUB
不良标记通信
LAN
LAN
不良标记
信息
外部安装
扫描器
NPM-D3A 2024.0612
- 89 -
5.9
吸附错误自动恢复功能
设备发生吸附错误，识别错误时，可通过此功能自动恢复，不中断生产，保证连续运作。
■ 功能概要
错误发生时吸附位置示教
当吸附错误或者识别错误发生时，自动实施吸附位置示教。
示教正常进行后，不会中断生产，以此减少设备停机次数，提高运转率。
吸附错误元件再次吸附
在大型元件中，由于多数元件不能自动实施吸附位置自动示教，所以「错误发生时吸附位置示教」的功能不能使用。
针对这些元件，此功能在吸附错误发生时，不会继续供给，而是对该错误元件实施再次吸附。
正常吸附元件后，设备不停机，以此保证连续运转。
此功能在减少吸附错误次数的同时，也可减少停机次数，提高运转率。
对应元件为 12 mm ～ 塑料编带元件。
1 mm ⇔ 2 mm、2 mm ⇔ 4 mm 间距自动切换
供给同样元件，元件编带间距有 1 mm、2 mm、4 mm 混在的情况时，此功能可以在切换编带
(例如：元件供给，编带拼接，错误发生)实施吸附位置示教时，自动测量编带间距，并使用测定到的间距继续生产。
间距自动切换条件
项 目
内 容
元件数据
可进行吸附位置自动示教
※ 有元件尺寸限制。
编带宽度
8 mm
供给形态
纸
送带间距
1 mm ⇔ 2 mm、2 mm ⇔ 4 mm
