NPM-D3A 2024.0612
- 88 -
5.8.1
接收其他公司检查机的不良标记时
■ 其他公司不良标记通信（许可证）
使用来自其他公司检查机等客户系统的 LNB 共有文件夹中写入的每个基板的不良标记信息，来进行不良标记通信。
可以削减在行首阶段执行的不良标记读取时间。

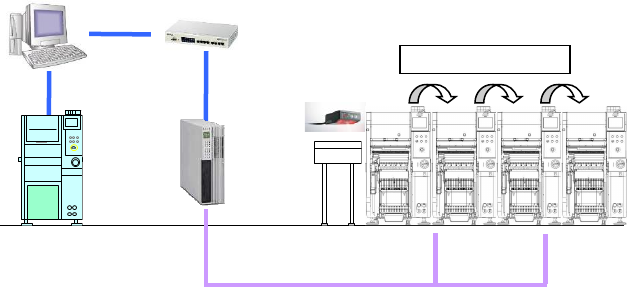

■ 系统构成例
■ 功能流程
1. 每个基板的不良标记信息，请按照指定格式写在 LNB 内的共有文件夹中。
【样本】
<?xml version="1.0" encoding="UTF-8" ?>
<BoardInformation>
<Element>
<Lane>1</Lane>
<BoardNumber>123</BoardNumber>
<BoardBarcode>BARXXX</BoardBarcode>
<BadMark>010001110010010100010010101010101</BadMark>
</Element>
</BoardInformation>
2. 使用实装机的头部相机或者外部安装扫描器读取的与基板条形码相关联的不良标记信息，
进行不良标记通信。
※ LNB 的共有文件夹中积累了 10 个以上的不良标记信息时，则将删除最旧的一个。
客户系统
LNB
其他公司检查机
传送带
NPM-D3A
HUB
不良标记通信
LAN
LAN
不良标记
信息
外部安装
扫描器
NPM-D3A 2024.0612
- 89 -
5.9
吸附错误自动恢复功能
设备发生吸附错误，识别错误时，可通过此功能自动恢复，不中断生产，保证连续运作。
■ 功能概要
错误发生时吸附位置示教
当吸附错误或者识别错误发生时，自动实施吸附位置示教。
示教正常进行后，不会中断生产，以此减少设备停机次数，提高运转率。
吸附错误元件再次吸附
在大型元件中，由于多数元件不能自动实施吸附位置自动示教，所以「错误发生时吸附位置示教」的功能不能使用。
针对这些元件，此功能在吸附错误发生时，不会继续供给，而是对该错误元件实施再次吸附。
正常吸附元件后，设备不停机，以此保证连续运转。
此功能在减少吸附错误次数的同时，也可减少停机次数，提高运转率。
对应元件为 12 mm ～ 塑料编带元件。
1 mm ⇔ 2 mm、2 mm ⇔ 4 mm 间距自动切换
供给同样元件，元件编带间距有 1 mm、2 mm、4 mm 混在的情况时，此功能可以在切换编带
(例如：元件供给，编带拼接，错误发生)实施吸附位置示教时，自动测量编带间距，并使用测定到的间距继续生产。
间距自动切换条件
项 目
内 容
元件数据
可进行吸附位置自动示教
※ 有元件尺寸限制。
编带宽度
8 mm
供给形态
纸
送带间距
1 mm ⇔ 2 mm、2 mm ⇔ 4 mm
NPM-D3A 2024.0612
- 90 -
5.10
吸附前检查（极性）
在从托盘、以及从编带供料器吸附元件之前，使用头部相机对元件拍照，进行极性检查，以防止装载错误。

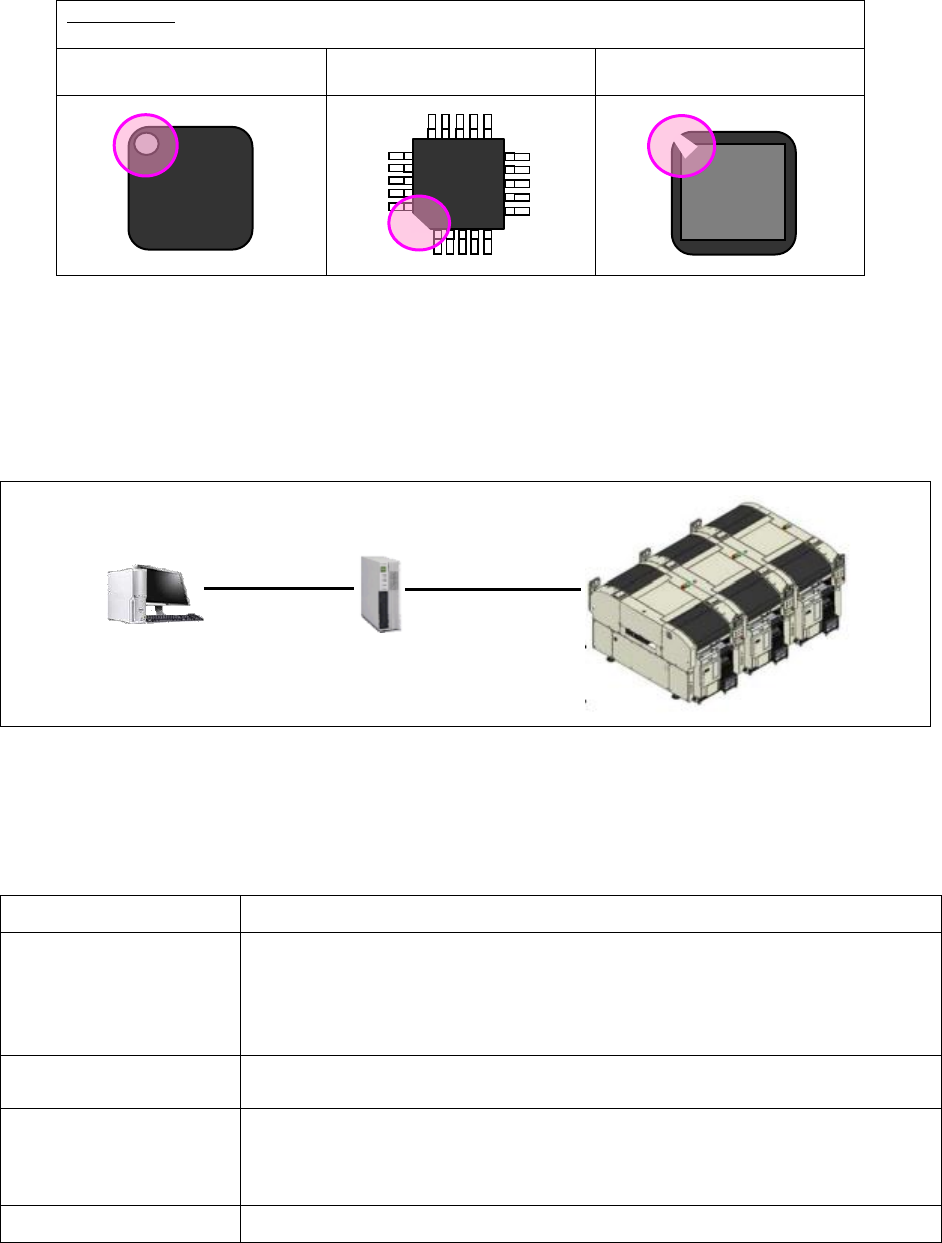

误设置的防止
识别以下的某一个特征，检测元件朝向的良否，防止误生产。
极性标记
倒角
亮度特征
在检查结果中，如果极性方向正确，则吸取元件进行贴装。
如果方向错误，则显示元件图像，并单一停止
(Single stop)
。
■ 系统基本构成
由设备进行识别图像的摄影，由吸附前检查的服务器电脑进行极性检查。
吸附前检查服务器电脑是连接 1 条生产线 (FA 电脑 1 台)。(推荐※1)
另外，吸附前检查服务器电脑可以和 NPM-DGS 的客户端电脑共用。
※1 检查对象头数合计在 6 个头以下时，能连接到 2 条生产线 (FA 电脑 2 台) 为止。
生产线的检查对象头的合计大于 6 个头时，检查时间可能会延长。
■ 功能一览
项 目
内 容
极性检查
(防止误设置)
关于检查方法
可从「电路图匹配」、「倒角检测」、「亮度平均」中选择。
1) 是识别极性标记时，请选择「电路图匹配」。
2) 是倒角识别时，请选择「倒角检测」。
3) 是识别亮度特征时，请选择「亮度平均」。
检查元件的设定
可以从「第一个元件」、「所有元件」、「指定间隔」中进行选择。
能够检测出编带元件接缝的供料器，也可对接缝处的元件进行检查。
检查 NG 判定时的处理
检查结果为 NG 时，有以下 2 种处理方法。
・元件良好时，按下 OK 键，开始元件吸附。
・元件极性错误时，调整位置后再次实施检查。
吸附角度自动补正
可通过对检查的设定，在检测到方向错误 NG 时，自动进行角度补正后再吸附、实装。
系统构成例
吸附前检查服务器电脑
(DGS
客户端
)
FA
电脑
(LNB)
