KLR-1712 2 1 31 4 17 14 6 29 33 32 5 23 26 3 28 24 8 31 1 1 12 13 25 7 26 27 13 24 16 15 33 29 31 18 26 30 8 31 30 13 12 21 20 9 22 19 13 26 16 10 8 5 Clamp Board 20 / 40 Conveyor Section

100%1 / 65
KLR-1712
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KLR-M9260-10 CLAMP BOARD SUB ASSY 1
for PCB length max. 460mm
/
Í
39
2 KLR-M9260-30 CLAMP BOARD SUB ASSY 1
for PCB length max. 510mm
/
Í
40
3 KHW-M9167-00 BRKT.,CYL. 1 /
Í
41
4 KHY-M926F-00 JOINT , CYL. BRKT 1 /
Í
42
5 KHW-M916E-00 BUSH 1 /
Í
43
6 KHW-M916F-00 SHAFT 1 /
Í
44
7 KHY-M926H-00 JOINT, CYL. 1 /
Í
45
8 KHW-M9261-01 PLATE1,LINK 2 /
Í
46
9 KLR-M9262-10 PLATE,BASE S 1 /
Í
47
10 KLR-M9262-30 PLATE,BASE S 1
for PCB length max. 510mm
/
Í
48
11 KHY-M9263-00 CYLINDER 1 B
Í
49
12 KHW-M9264-B0 LINK B ASSY. 2 /
Í
50
13 KHW-M9265-00 SPACER 4 /
Í
51
14 KHW-M9269-00 BRKT.,CYL. 1 /
Í
52
15 KLR-M9269-00 BRKT.,CYL. 1
for PCB length max. 510mm
/
Í
53
16 KHW-M926A-00 COLLAR 2 /
Í
54
17 KHW-M926B-00 COLLAR, JOINT 1 /
Í
55
18 KLR-M926C-11 PLATE,BOARD CLAMP 1 /
Í
56
19 KLR-M926C-01 PLATE,BOARD CLAMP 1
for PCB length max. 510mm
/
Í
57
20 KHW-M926E-00 NUT 1 /
Í
58
21 KLR-M926G-00 PLATE 2,LINK 1 /
Í
59
22 KLR-M926G-11 PLATE 2,LINK 1
for PCB length max. 510mm
/
Í
60
23 KHY-M926S-A0 SPEED CONTROLLER 2 /
Í
61
24 KV7-M9266-01 GUIDE 3 A
Í
62
25 KHY-M926M-00 STOPPER, CYLINDER 1 /
Í
63
26 90169-02JB04 SCREW, BINDING HEAD 12 /
Í
64
27 92012-04012 BOLT, BOTTON HEAD 1 65
28 90440-10J050 CIRCLIP 1 66
29 91312-04010 BOLT HEX,SOCKET HEAD 3 67
30 91312-04012 BOLT HEX,SOCKET HEAD 5 68
31 91312-04014 BOLT HEX,SOCKET HEAD 5 69
32 95302-06600 NUT HEXAGON 1 70
33 98902-03005 SCREW BINDING HEAD 4 71
34 72
35 73
36 74
37 75
38 76
8
4

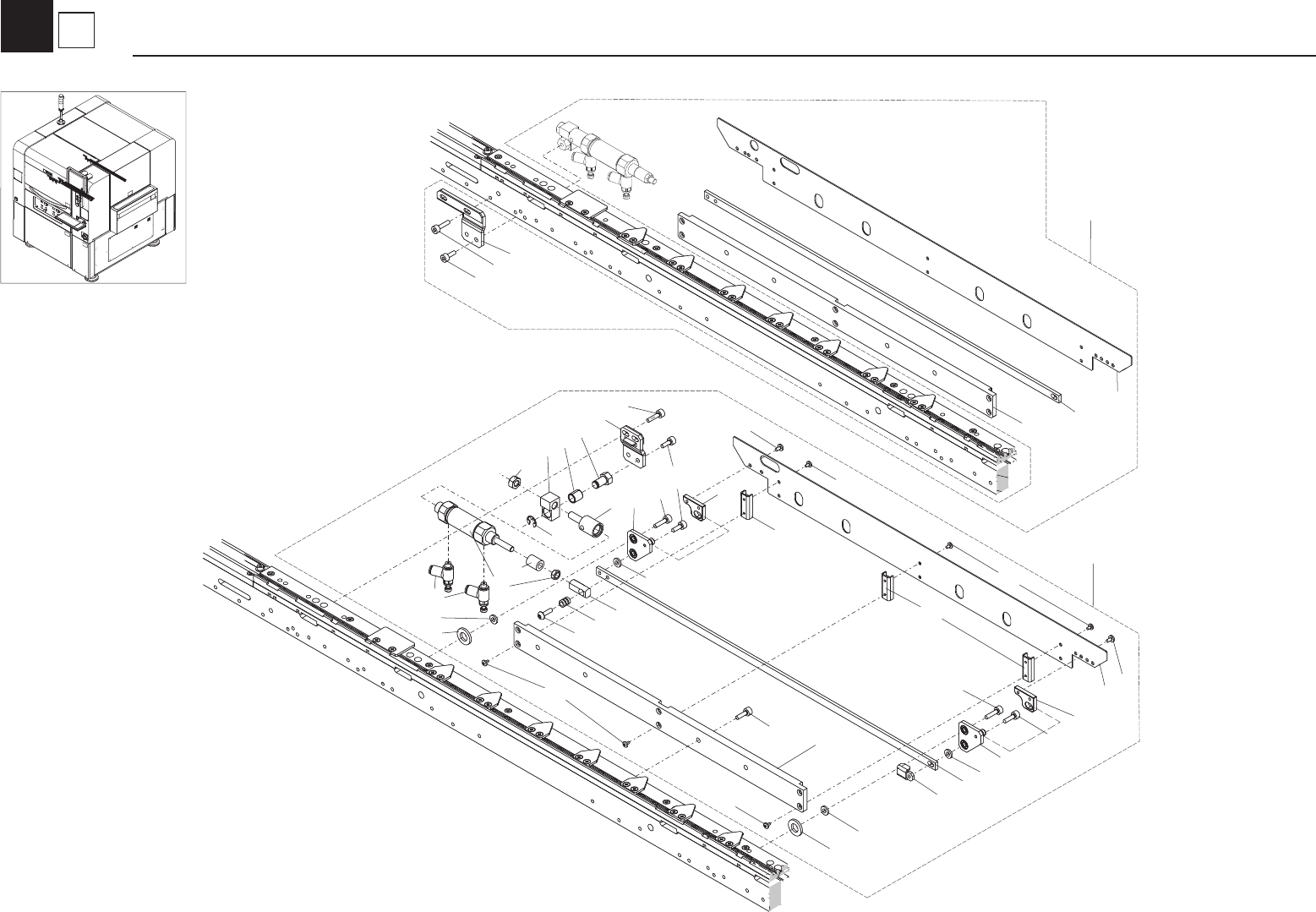

Clamp Board 10 / 30
Conveyor Section
KLR-1712
2
1
31
4
17
14
6
29
33
32
5
23
26
3
28
24
8
31
11
12
13
25
7
26
27
13
24
16
15
33
29
31
18
26
30
8
31
30
13
12
21
20
9
22
19
13
26
16
10
8
5
Clamp Board 20 / 40
Conveyor Section
KLR-1712
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KLR-M9260-20 CLAMP BOARD SUB ASSY 1
for PCB length max. 460mm
/
Í
39
2 KLR-M9260-40 CLAMP BOARD SUB ASSY 1
for PCB length max. 510mm
/
Í
40
3 KHW-M9167-00 BRKT.,CYL. 1 /
Í
41
4 KHY-M926F-00 JOINT , CYL. BRKT 1 /
Í
42
5 KHW-M916E-00 BUSH 1 /
Í
43
6 KHW-M916F-00 SHAFT 1 /
Í
44
7 KHY-M926H-00 JOINT, CYL. 1 /
Í
45
8 KHW-M9261-01 PLATE1,LINK 2 /
Í
46
9 KLR-M9262-20 PLATE,BASE S 1 /
Í
47
10 KLR-M9262-40 PLATE,BASE S 1
for PCB length max. 510mm
/
Í
48
11 KHY-M9263-00 CYLINDER 1 B
Í
49
12 KHW-M9264-A0 LINK A ASSY. 2 /
Í
50
13 KHW-M9265-00 SPACER 4 /
Í
51
14 KHW-M9269-00 BRKT.,CYL. 1 /
Í
52
15 KLR-M9269-10 BRKT.,CYL. 1
for PCB length max. 510mm
/
Í
53
16 KHW-M926A-00 COLLAR 2 /
Í
54
17 KHW-M926B-00 COLLAR, JOINT 1 /
Í
55
18 KLR-M926C-11 PLATE,BOARD CLAMP 1 /
Í
56
19 KLR-M926C-01 PLATE,BOARD CLAMP 1
for PCB length max. 510mm
/
Í
57
20 KHW-M926E-00 NUT 1 /
Í
58
21 KLR-M926G-00 PLATE 2,LINK 1 /
Í
59
22 KLR-M926G-11 PLATE 2,LINK 1
for PCB length max. 510mm
/
Í
60
23 KHY-M926S-A0 SPEED CONTROLLER 2 /
Í
61
24 KV7-M9266-01 GUIDE 3 A
Í
62
25 KHY-M926M-00 STOPPER, CYLINDER 1 /
Í
63
26 90169-02JB04 SCREW, BINDING HEAD 12 64
27 92012-04012 BOLT, BOTTON HEAD 1 65
28 90440-10J050 CIRCLIP 1 66
29 91312-04010 BOLT HEX,SOCKET HEAD 3 67
30 91312-04012 BOLT HEX,SOCKET HEAD 5 68
31 91312-04014 BOLT HEX,SOCKET HEAD 5 69
32 95302-06600 NUT HEXAGON 1 70
33 98902-03005 SCREW BINDING HEAD 4 71
34 72
35 73
36 74
37 75
38 76
8
5
Clamp Board 20 / 40
Conveyor Section
