Nachrüst anleitung Flußmitt eldispens or (Option) an SI PLACE 80F 4 Ausgabe 06/98 Seite 9 von 16 3.3 Einbau des Flussmittelkopfes 3.3.1 Einbau des Flussmittelkopfes • Befestigen Sie den Dispensorkopf am Kamerahalter.…
Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
8
von
16
3 Einbau der Option Flußmitteldispensor
3.1 Vorarbeiten
• Schalten Sie den Automaten am Hauptschalter ab und ziehen Sie den Netzstecker.
• Rüsten Sie den rechten Bauelementetisch ab.
• Entfernen Sie, falls vorhanden, den Wafflepackwechsler (Option) aus der Maschine.
3.2 Austausch des Kamerahalters
• Bauen Sie den IC-Bestückkopf aus der Maschine aus. Trennen Sie hierzu die elektrischen und
pneumatischen Verbindungen, und lösen Sie die Befestigungsschrauben.
• Bauen Sie den Abtastkopf der X-Achse aus.
• Lösen Sie die Klemmschraube des X-Achsen Endlagenberos, und ziehen Sie den Bero heraus.
• Lösen Sie die Justierschraube des Reibklotz.
• Bauen Sie die Unterportal-Kamera aus.
• Bauen Sie den Kamerahalter aus.
• Entfernen Sie den Reibklotzhalter vom ausgebauten Kamerahalter und montieren Sie ihn am neuen
Kamerahalter.
• Bauen Sie den neuen Kamerahalter ein.
• Bauen Sie die Unterportal-Kamera wieder ein.
• Drehen Sie die Justierschraube mit zwei Fingern vorsichtig soweit ein, bis der Reibklotz an der X-
Liniearführung leicht anliegt (Druckpunkt der Feder suchen).
• Schrauben Sie die Justierschraube 4 Umdrehungen nach rechts. Damit wird der Reibklotz mit einem
definierten Druck an die X-Linearführung angepreßt.
• Bauen Sie den Endlagenbero wieder ein. Kontrollieren Sie den Abstand (0,5 mm) des Beros zum
Schaltblech.
• Bauen Sie den Abtastkopf der X-Achse wieder ein. Kontrollieren Sie den Abstand (0,4 mm) des
Abtastkopfes zum X-Maßstab.
• Kürzen Sie den Kunststoffschlauch für die Druckluftversorgung der Z-Achsenklemmung um 100 mm.
• Stecken Sie den „Y“-Schlauchverbinder an dem gekürzten Ende des Versorgungsschlauchs auf.
Beachten Sie die Strömungsrichtung!
• Schließen Sie an dem einen Abzweig des „Y“-Schlauchverbinders den 100 mm Abschnitt und an dem
anderen Abzweig den Kunststoffschlauch 0,5 m an.
• Bauen Sie den IC-Kopf wieder ein, und stellen Sie die elektrischen Verbindungen wieder her.
• Verbinden Sie den kurzen Abzweig des Kunststoffschlauchs mit dem Magnetventil der
Z-Achsklemmung.
• Stellen Sie die pneumatische Verbindung zum Vakuumerzeuger wieder her.
Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
9
von
16
3.3 Einbau des Flussmittelkopfes
3.3.1 Einbau des Flussmittelkopfes
• Befestigen Sie den Dispensorkopf am Kamerahalter. Verwenden Sie hierzu 4 Innensechskantschrauben
M5 x 12.
• Tauschen Sie die BE-Beleuchtungs-Platine Y0021 gegen die BE-Beleuchtung Flux Y1033.
• Entfernen Sie das Abdeckblech unterhalb des Pumpengehäuses.
• Verbinden Sie X1 der Umsetzplatine Flux mit X8 der BE-Beleuchtung Flux. Verwenden Sie hierzu das
Kabel „Flußmittel Überwachung“ 00323903-01.
• Verbinden Sie X95 der Flußmittelpumpe mit X7 der BE-Beleuchtung Flux. Verwenden Sie hierzu das
Kabel „Steuerung Flußmittelpumpe“ 00323902-01.
• Montieren Sie das Abdeckblech wieder.
• Entfernen Sie die „U“-förmige Maschinenverkleidung an der Umsetzplatine Portal C0003.
• Stecken Sie das Kabel „V24 Flux“ auf den freien Steckplatz X26, und führen Sie das andere Ende durch
den Maschinenständer zum Steuereinschub.
• Stecken Sie das Kabel am Stecker X4 der Kommunikationsbaugruppe an.
• Montieren Sie die „U“-förmige Verkleidung der Umsetzplatine wieder.
Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
10
von
16
1.3.2 Verschlauchung des Flussmittelkopfes
• Führen Sie die lange Abzweigung des Druckluftschlauchs durch die beiden Bohrungen des
Flußmittelkopfes und schließen Sie es am Magnetventil an.
• Stecken Sie ein Zentrifugenröhrchen in die Halterung am Flußmittelkopf.
• Lockern Sie die Klemmung des Pipettenrohrs, indem Sie die Zentrierpipette etwa 3 -4 Umdrehungen
herausdrehen.
• Stecken Sie das Pipettenrohr von oben in den Dosierzylinder.
• Fixieren Sie das Pipettenrohr, indem Sie die Zentrierpipette wieder festdrehen. Das Pipettenrohr sollte
ca. 3 mm vorstehen.
• Stellen Sie die Verschlauchung des Flußmittelkopfes her, wie in Abb. 1 dargestellt.
HINWEIS
Verlegen Sie die Schläuche so, daß diese nicht an den Schutzhauben der Maschine schleifen können.

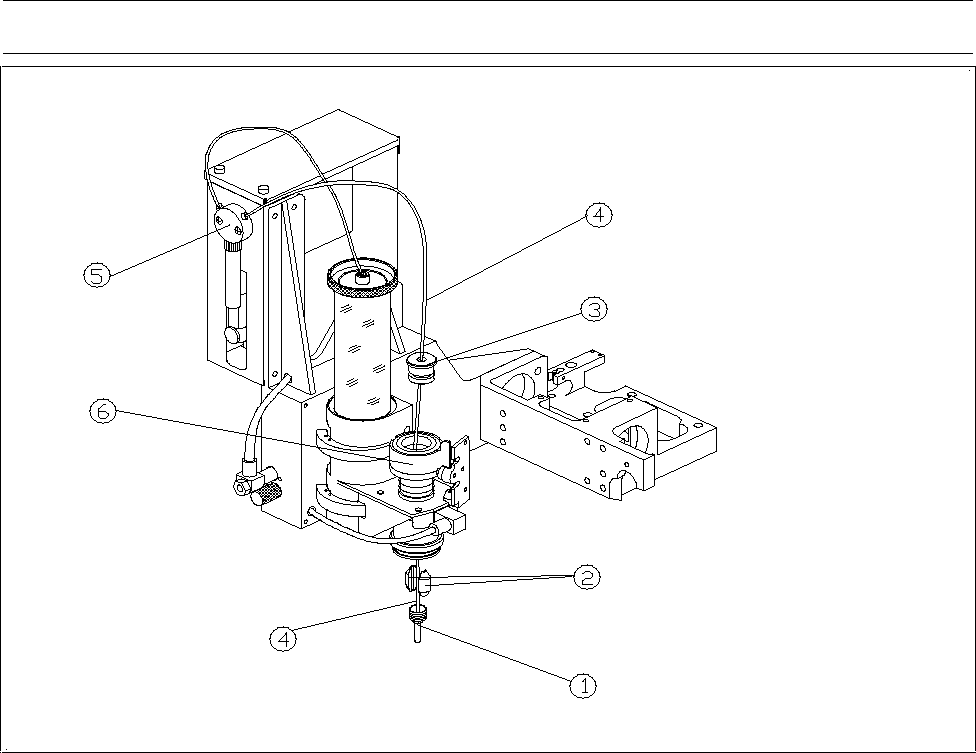

Abb. 1 Flußmittelkopf
− Legende zu Abb. 1
Zentrierpipette ô Klemmteile
í Zylinderdeckel ÷ Dosierschlauch mit Pipettenrohr
û Ventil und Spritze (Syringe) ø Zylinder
