1 Einleitung
1.2 Weitere Hinweise
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 9
Ausgabe Änderungen
03/2018 Änderungen und Ergänzungen
●
Allgemein
– Integration des Usability Upgrades (u.a. neuer Griff, Montagemarkierungen,
Platinenabdeckung)
– Umstellung der Dokumentstruktur
– Überarbeitung der benötigten Werkzeuge
– Integration des SIPLACE C&P20M2
– Einarbeitung von technischen Informationen
– Neue Screenshots der Software
●
Einleitung
– Aktualisierung der Sicherheitshinweise
– Sicherheitshinweise zum BE-Sensor (Neuer Abschnitt)
– SIPLACE im World Wide Web (Aktualisierung)
– Abkürzungen (Ergänzungen)
– Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe (Neuer Abschnitt)
●
Modul-Übersicht
– Teileübersicht SIPLACE C&P20 P (Aktualisierung)
●
Usability Paket (Neuer Abschnitt)
●
Z-Achse, BE-Kamera und BE-Sensor
– BE-Kamera (Neue Kameratypen, Befestigungsschrauben, Kabelverlegung,
Platinenabdeckung)
– Z-Achsen-Abdeckung (Aktualisierung, Drehmomente)
– BE-Sensor (Aktualisierung, Kabelbinder, Kalibrierung)
– Neodym-Magneten (Neuer Abschnitt)
●
DP-Antriebe
– DP-Antrieb (Aktualisierung, neue DP-Antriebe für den SIPLACE C&P20M2)
●
Druckregelventil (DRV)
– DRV (Aktualisierung, neue Artikelnummer, Verriegelungen)
– Membran und andere Kleinteile am DRV (Neuer Abschnitt)
– Abluftschlauch (Neuer Abschnitt)
– Abgleich des digitalen DRV (Aktualisierung)
●
Haltekreis, Blendenring und Schalldämpfer
– Haltekreis/Blendenring (Aktualisierung, neue Artikelnummer)
– Platine Vakuumsensor Haltekreis (Neuer Abschnitt)
●
Rückholeinheit und Rückholzylinder
– Rückholeinheit (Aktualisierung, Drehmoment, Platinenabdeckung)
– Mitnehmerhebel (Aktualisierung, Drehmoment)
●
Zwischenverteiler
– Platine Zwischenverteiler (Aktualisierung, neuer ZV für den SIPLACE
C&P20M2, Platinenabdeckung)
●
Sonstiges
– Griff (Neuer Abschnitt)
1 Einleitung
1.3 Personalqualifikation und Schulung
10 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
1.2.7 SIPLACE im World Wide Web (WWW)
Unter der Adresse www.asm-smt.com können Sie sich in unsere SIPLACE®-Homepage einlog-
gen.
Wählen Sie zwischen der deutschen und englischen Version.
Die einzelnen Rubriken enthalten Informationen zu unseren Produkten, Dienstleistungen und
Ansprechpartnern.
Darüber hinaus haben registrierte Kunden Zugang zur Benutzergruppe MySIPLACE. Dort können
Sie spezielle Informationen zu unseren Bestückautomaten abrufen, wie z.B.:
●
technische Dokumentation
●
technische Infos
●
Ersatzteilelisten
Und so einfach ist die Registrierung für den Zugang zu MySIPLACE:
► Klicken Sie am Kopf der Website auf
und dort auf den Link
Registrieren.
► Füllen Sie das Anmeldeformular aus und senden Sie es ab.
Zeitnah erhalten Sie Ihre Zugangsberechtigung mit Benutzername und Passwort.
1.3 Personalqualifikation und Schulung
Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der Auf-
stellung, dem Betrieb und der Instandhaltung der Maschine und der Zusatzgeräte vertraut sind und
über eine entsprechende Qualifikation verfügen, wie z.B.:
●
Die Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Anlagenteile gemäß
den Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder
zu kennzeichnen.
●
Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege
und Gebrauch einer angemessenen Sicherheitsausrüstung.
●
Die Schulung in Erster Hilfe.
1.4 Abkürzungen
Abkürzung Beschreibung
BB, BB1, BB2 Bestückbereich, Bestückbereich 1, Bestückbereich 2
BE Bauelement
C&P Collect&Place
C&P20, CP20 Collect&Place-Kopf mit 20 Segmenten
C&P20/A/M Sammelbezeichnung für C&P20, C&P20 A und C&P20 M
C&P20 P/M2 Sammelbezeichnung für C&P20 P und C&P20 M2
EGB Elektrostatisch gefährdete Bauelementegruppe
EMV Elektromagnetische Verträglichkeit
FHE Fast Head Exchange
LP Leiterplatte
HMK Head Maintenance Kit
P&P Pick&Place
SCS Single Core Solution
SR Stationsrechner
VS Visionsystem
ZV Zwischenverteiler
1 Einleitung
1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 11
1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe
Stellen Sie vor Beginn der Arbeiten sicher, dass Ihnen die jeweils notwendigen Werkzeuge und
Verbrauchsstoffe zur Verfügung stehen.
●
Als Grundausstattung empfehlen wir den "Head Maintenance Kit für CPx" [03109541‑xx]
(s.u.).
Der HMK enthält viele der für die Servicearbeiten benötigten Werkzeuge und Verbrauchs-
stoffe. Darüber hinaus benötigtes Material ist gesondert aufgelistet.
Beachten Sie dazu auch die technische Information "Head Maintenance und Exchange
Kit" [DE:TI2017‑09D05] [EN:TI2017‑09E05].
●
Die benötigten Ersatzteile finden Sie in den jeweiligen Kapiteln.
●
Weitere Informationen dazu finden Sie auf unserer Homepage www.siplace.com im Service-
Bereich.
Head Maintenance Kit (HMK)

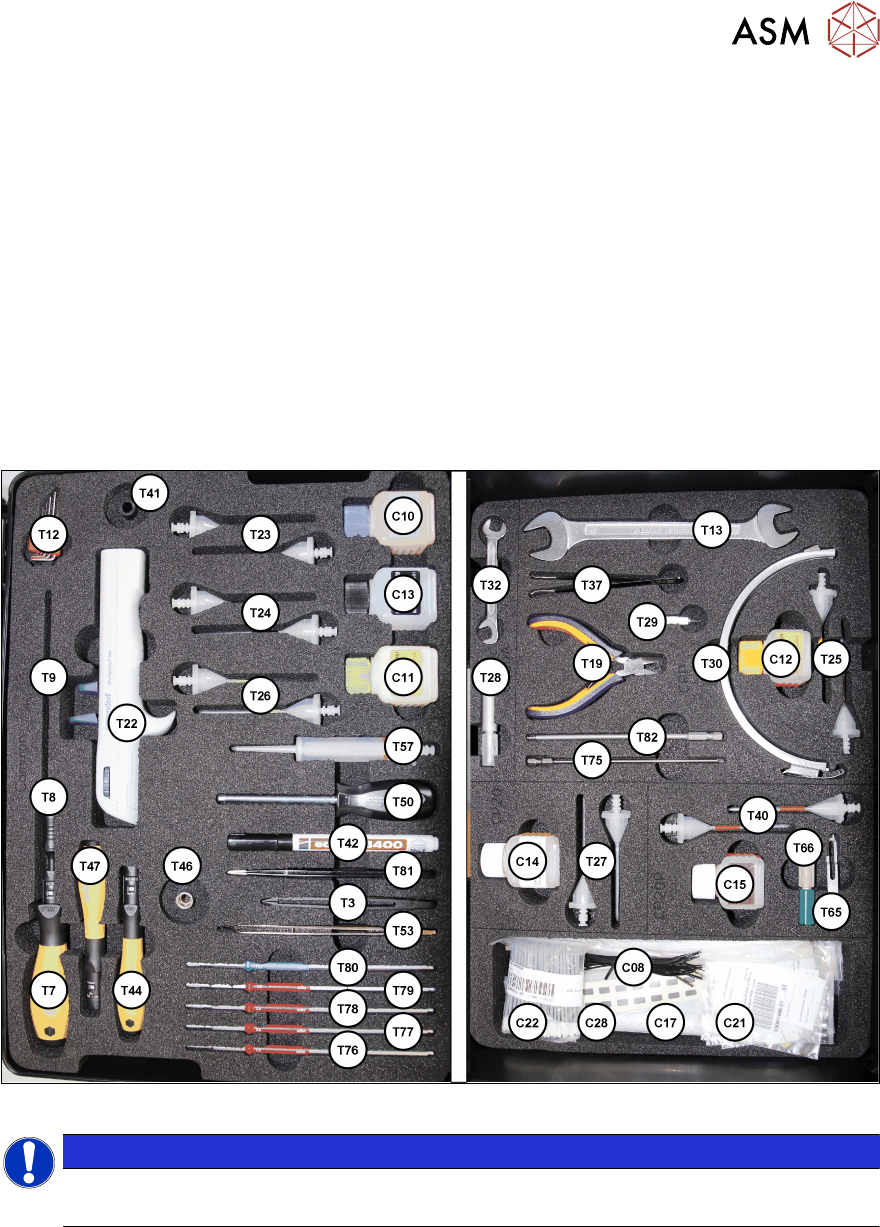

Abb.2: Übersicht – Head Maintenance Kit für CPx [03109541‑xx].
HINWEIS
Verschiedene Ausbaustufen
Je nach Ausbaustufe enthält Ihr HMK nicht alle gezeigten Materialien.
