1 Einleitung
1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 13
Darüber hinaus benötigen Sie ggf. noch folgende, nicht im HMK enthaltene Werkzeuge:
Nicht im HMK enthaltene Werkzeuge: Art.-Nr.
Schutzabdeckung BE‑Sensor C&P20P 03112729‑xx
Loctite 222 00351416‑xx
Gabelschlüsselsatz 3,2 bis 14 mm 00096290‑xx
Magnetentnahmeblech für SIPLACE C&P20 A 03078491‑xx
DP-Wechselwerkzeug für SIPLACE C&P20P 03109065‑xx
Filterscheibenentnahmevorrichtung 03108641‑xx
Pinzette stumpf 145mm Größe 3mm 00376493‑xx
Rohr/Schlauchschneider Festo ZRS 7658 00381443‑xx
Fühlerlehren 0,05 – 1,00 mm 00094020‑xx
Torque Wechselklinge Pozidriv Größe 0 ---
Schlitzschraubendreher Größe 0 ---
Ggf. Werkzeug für den Aus-/Einbau und die Kalibrierung des Kopfes (siehe
Serviceanleitung Ihrer Maschine)
---
Verbrauchsstoffe
Im HMK enthaltene Verbrauchsstoffe: Art.-Nr.
C08 Kabelbinder B = 2,5 mm, L = 102 mm Panduit 00308458-xx
C10 Lubcon Thermoplex ALN 1001/00, 50 ml (blau) 03078556-xx
C11 ISOFLEX Topas 5051 50 ml (grün) 03078517-xx
C12 Klüberoil GEM 1 220N 50 ml (gelb) 03079640-xx
C13 Klüberalfa DH 3-100, 50 ml (schwarz) 03078928-xx
C15 Klüberoil LAMORA D 220 30ml (rot) 03118539-xx
C17 Whiteboard-Reiniger 10 Stück 03070074Sxx
C21 Instandhaltungsaufkleber C&P20 – 10 Stück 03067486-xx
C22 Reinigungsstäbchen 00388764-xx
C28 SM Rollenetiketten 9x5 schwarz matt (200 Punkt) 00388802-xx
Darüber hinaus benötigen Sie ggf. noch folgende, nicht im HMK enthaltene Verbrauchs-
stoffe:
Nicht im HMK enthaltene Verbrauchsstoffe: Art.-Nr.
Flusenfreies Reinigungstuch, KM-Wipe 03082092-xx
Ethylalkohol oder Isopropanol ---
Druckluft ---
1 Einleitung
1.5 Benötigte Werkzeuge, Messmittel und Verbrauchsstoffe
14 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
2 Modul-Übersicht
2.1 Teileübersicht SIPLACE C&P20P/M2
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 15
2 Modul-Übersicht
2.1 Teileübersicht SIPLACE C&P20P/M2

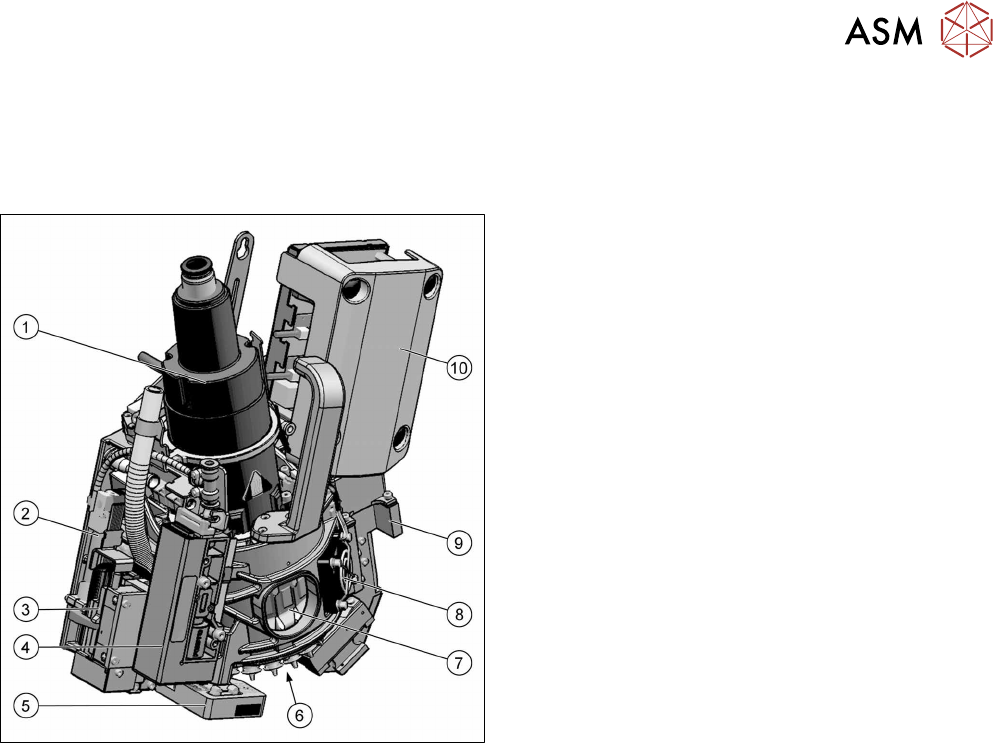

Abb.3: Übersicht (am Beispiel SIPLACE C&P20P)
●
SIPLACE C&P20P mit Kamera [03108230‑xx]
●
SIPLACE C&P20P ohne Kamera [03091157Sxx]
●
SIPLACE C&P20M2 mit Kamera [03124683‑xx]
●
SIPLACE C&P20M2 ohne Kamera [03125907‑xx]
1. Sternmotor
2. Rückholeinheit [03007696‑xx]
3. Z-Achse
4. Druckregelventil [03106620‑xx]
5. BE-Sensor [03092400‑xx]
6. Stern mit 20 Pipetten
7. 20x DP-Antrieb
für SIPLACE C&P20P: [03102532‑xx]
für SIPLACE C&P20M2: [03153682Sxx]
8. Lüfter [03104369‑xx]
9. BE-Kamera
10. Zwischenverteiler [03110751Sxx]
(unter der Abdeckung)
