3 Usability Paket 3.2 Montage des Usability Pakets SIPLACE C&P20P Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 23 Abb.20: Platinenabdeckung montieren 5 ► Stecken Sie die "Platinenabd…

3 Usability Paket

3.2 Montage des Usability Pakets SIPLACE C&P20P

22 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

Abb.18: Platinenabdeckung montieren 3

► Schrauben Sie auf die vier Abstandsbolzen je

einen Druckknopf. Sichern Sie die Druckknöpfe

mit Loctite222.

Abb.19: Platinenabdeckung montieren 4

Um Probleme bei der Montage der Platinenabdeckung

zu vermeiden prüfen Sie die Kabel wie folgt:

► Achten Sie auf die Lage der Kabel.

► Achten Sie darauf, dass die Kamerakabel am

Halteblech mit zwei Kabelbindern befestigt sind.

3 Usability Paket

3.2 Montage des Usability Pakets SIPLACE C&P20P

Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 23

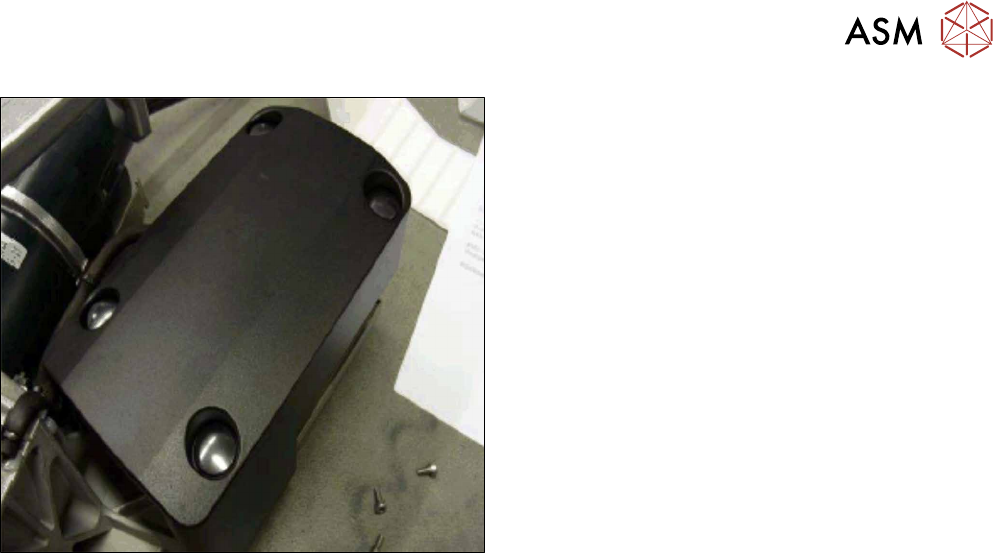

Abb.20: Platinenabdeckung montieren 5

► Stecken Sie die "Platinenabdeckung komplett

SIPLACE C&P20P" [03113667‑xx] auf die

Druckknöpfe.

Damit ist die Montage des Usability Pakets abgeschlossen.
