4 BE-Kamera, Z-Achse und BE-Sensor
4.3 Rundmagnete tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 31

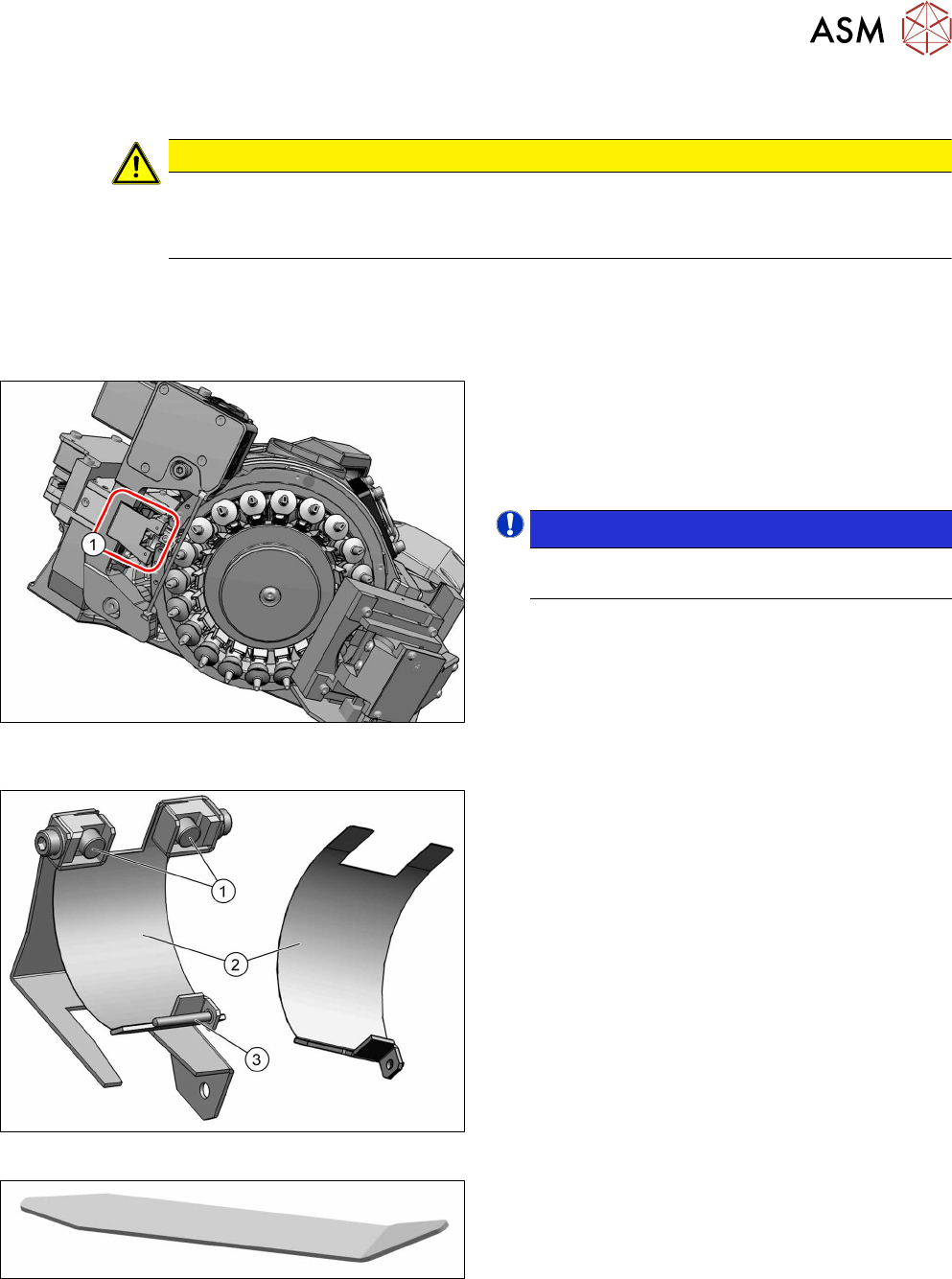

4.3 Rundmagnete tauschen
VORSICHT
Empfindliche Optik
Die Optik der Sender- und Empfängereinheit am BE-Sensor ist sehr empfindlich.
► Achten Sie darauf die Optik nicht zu verschmutzen oder zu beschädigen.
Teile
●
Rundmagnet 3x4 Neodym [00349527‑xx]
Übersicht
Abb.31: Flexaufnahme-Blech (Abbildung ohne Z-Achsen-
Abdeckung)
1. Flexaufnahme-Blech
Die Rundmagnete befinden sich am Flexaufnahme-
Blech.
Die Abdeckflex befindet sich unter dem Flexauf-
nahme-Blech.
 HINWEIS!
Das Flexaufnahme-Blech muss NICHT demon-
tiert werden.
.
Abb.32: Flexaufnahme-Blech mit Abdeckflex
1. Zwei Rundmagneten 3x4 Neodym [00349527‑xx]
2. Abdeckflex komplett SIPLACE C&P20A
[03077368‑xx]
3. Befestigungsschraube (DIN8243 A M1x8‑A2) für
Abdeckflex
Die Abdeckflex wird durch die beiden Magneten am
Flexaufnahme-Blech und die Schraube am Kopfrah-
men fixiert.
Abb.33: Magnetentnahmeblech
●
Magnetentnahmeblech für SIPLACE C&P20 A
[03078491‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
4 BE-Kamera, Z-Achse und BE-Sensor
4.3 Rundmagnete tauschen
32 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

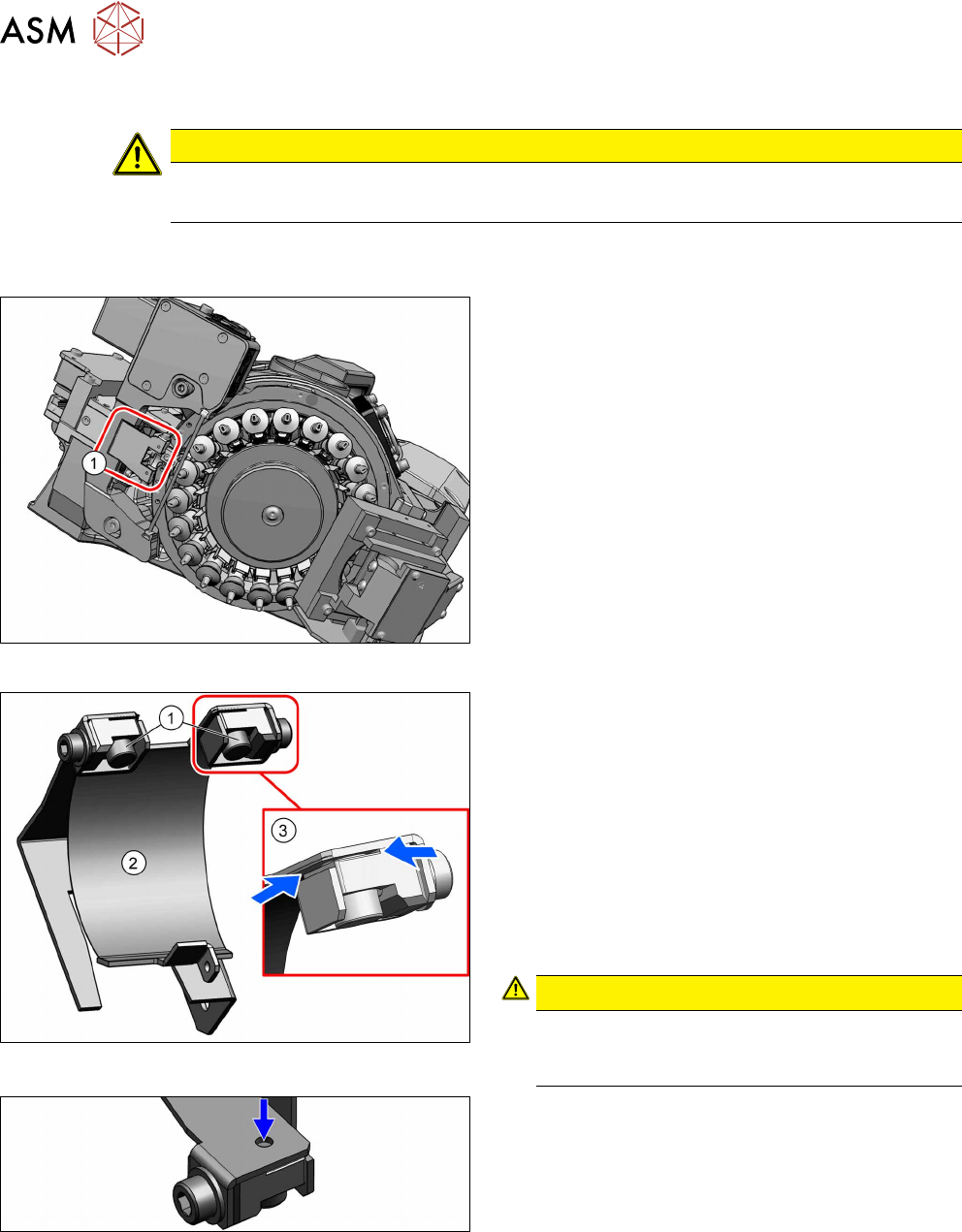

Ausbau
VORSICHT
Kopf senkrecht halten
► Halten Sie den Kopf senkrecht damit keine Schrauben in die Z‑Achse fallen können.
► Demontieren Sie die Z-Achsen-Abdeckung.
4.2 "Z-Achsen-Abdeckung tauschen" [}29]
Abb.34: Flexaufnahme-Blech
Die Flexaufnahme(1) ist jetzt zugänglich.
Abb.35: Magnete in der Flexaufnahme (Darstellung ohne den
restlichen Kopf)
Abb.36: Öffnung oben
► Entnehmen Sie die beiden Rundmagnete(1) mit
dem Magnetentnahmeblech.
Alternativ kann auch eine Pinzette verwendet
werden.
Sollten die Rundmagnete festsitzen dann gehen Sie
wie folgt vor:
Festsitzende Rundmagnete
► Wenn die Rundmagnete festsitzen, dann drücken
Sie diese durch die Öffnung oben vorsichtig her-
aus.
 VORSICHT!
Abdeckflex
Achten Sie hierbei unbedingt darauf die Abdeck-
flex nicht zu beschädigen.
.
Die Abdeckflex(2) wird von den Rundmagneten in
den Schlitzen(3) gehalten.
► Wird die Abdeckflex beschädigt, so muss diese ebenfalls getauscht werden.
4.4 "Abdeckflex tauschen" [}34]
4 BE-Kamera, Z-Achse und BE-Sensor
4.3 Rundmagnete tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 33
Einbau

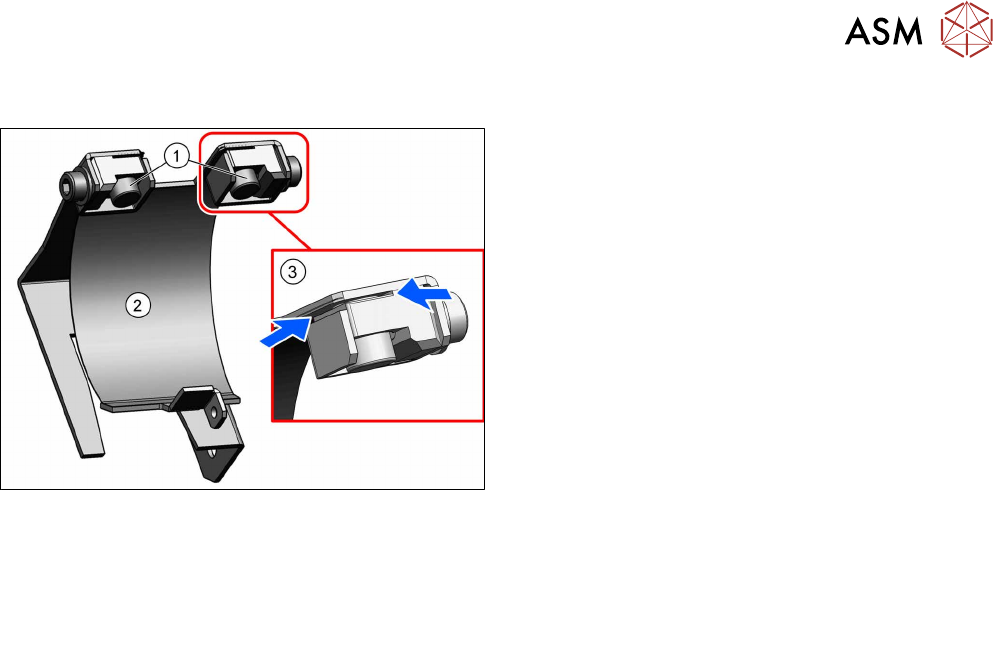

Abb.37: Magnete einsetzen (Darstellung ohne den restlichen
Kopf)
► Stellen Sie sicher, dass die beiden Enden der
Abdeckflex(2) sauber in den Schlitzen(3) liegen.
► Fixieren Sie die Abdeckflex mit den beiden Rund-
magneten(1).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
4.2 "Z-Achsen-Abdeckung tauschen" [}29]
► Beachten Sie dabei insbesondere die Drehmomente.
