4 BE-Kamera, Z-Achse und BE-Sensor 4.4 Abdeckflex tauschen Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 35 Abb.38: Befestigungsschraube Abdeckflex Die Abdeckflex (1) ist mit einer Schraube (…
4 BE-Kamera, Z-Achse und BE-Sensor
4.4 Abdeckflex tauschen
34 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
4.4 Abdeckflex tauschen
VORSICHT
Empfindliche Optik
Die Optik der Sender- und Empfängereinheit am BE-Sensor ist sehr empfindlich.
► Achten Sie darauf die Optik nicht zu verschmutzen oder zu beschädigen.
Teile
●
Abdeckflex komplett SIPLACE C&P20A [03077368‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
Ausbau
VORSICHT
Kopf senkrecht halten
► Halten Sie den Kopf senkrecht damit keine Schrauben in die Z‑Achse fallen können.
► Demontieren Sie die Z-Achsen-Abdeckung.
4.2 "Z-Achsen-Abdeckung tauschen" [}29]
► Demontieren Sie den BE‑Sensor.
4.5 "BE-Sensor tauschen" [}36]
► Demontieren Sie das Druckregelventil.
6.1 "DRV tauschen" [}47]
► Entfernen Sie die beiden Befestigungsschrau-
ben(2) und nehmen Sie die Seitenabdeckung(1)
ab.
► Entnehmen Sie die beiden Rundmagnete.
4.3 "Rundmagnete tauschen" [}31]
4 BE-Kamera, Z-Achse und BE-Sensor
4.4 Abdeckflex tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 35

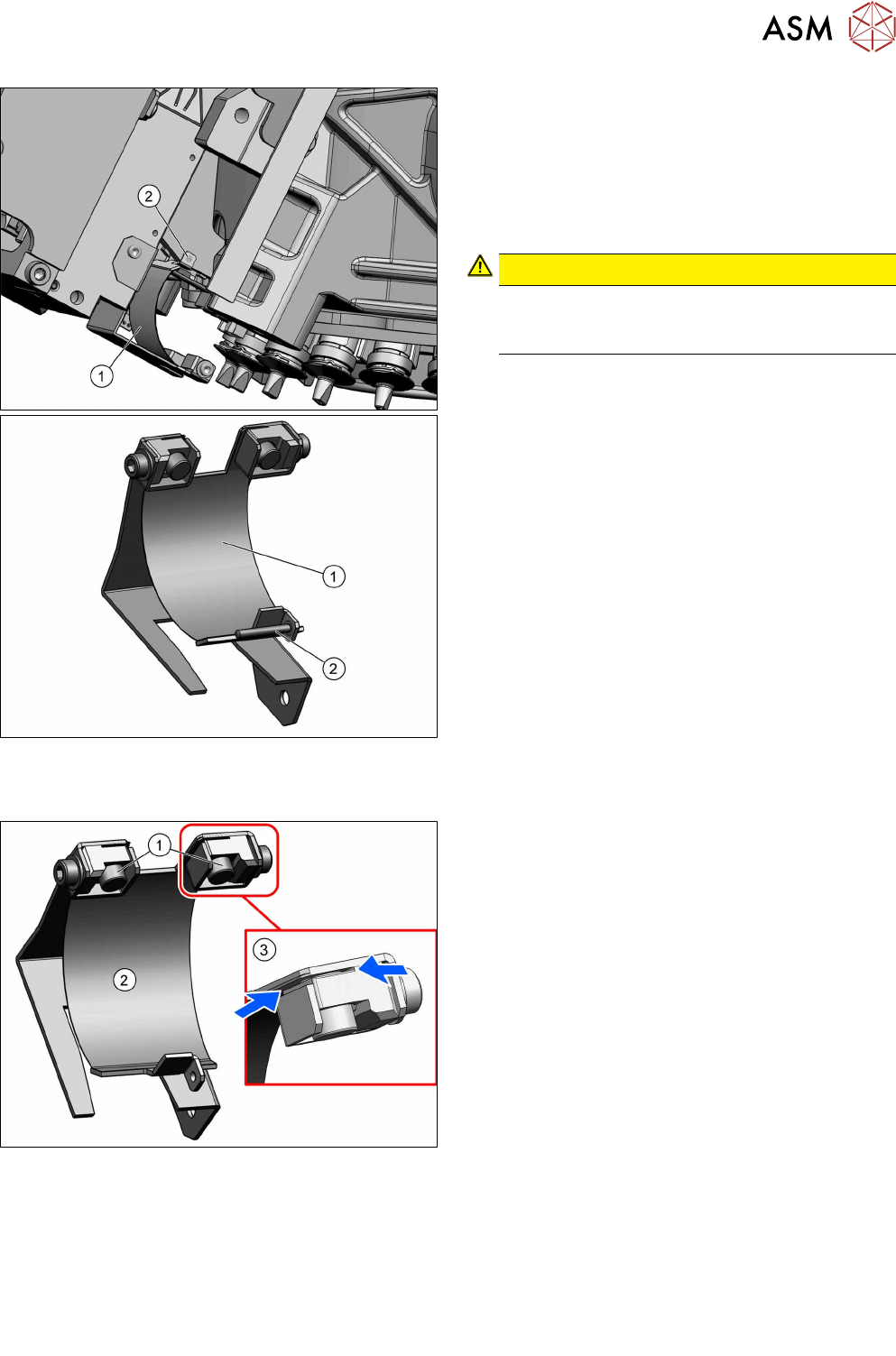

Abb.38: Befestigungsschraube Abdeckflex
Die Abdeckflex(1) ist mit einer Schraube(2) (DIN8243
A M1x8‑A2) und einer Klemmplatte am Kopf befestigt.
Die Klemmplatte kann, je nach Kopf-Version, lose
oder fest mit dem Rahmen verbunden sein.
► Entfernen Sie die Befestigungsschraube und die
Klemmplatte und nehmen Sie die Abdeckflex her-
aus.
VORSICHT!
Achten Sie darauf die Schraube und die
gegenüberliegende Klemmplatte nicht zu
verlieren.
.
Einbau
Abb.39: Magnete einsetzen (Darstellung ohne den restlichen Kopf)
► Setzen Sie die Abdeckflex ein und befestigen Sie
diese mit einer Schraube (DIN8243 A M1x8‑A2)
am Kopf.
► Stellen Sie sicher, dass die beiden Enden der
Abdeckflex(2) sauber in den Schlitzen(3) liegen.
► Fixieren Sie die Abdeckflex mit den beiden
Magneten(1).
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
4.3 "Rundmagnete tauschen" [}31]
6.1 "DRV tauschen" [}47]
4.5 "BE-Sensor tauschen" [}36]
4.2 "Z-Achsen-Abdeckung tauschen" [}29]
► Beachten Sie dabei insbesondere die Drehmomente.
4 BE-Kamera, Z-Achse und BE-Sensor
4.5 BE-Sensor tauschen
36 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
4.5 BE-Sensor tauschen
VORSICHT
Empfindliche Optik
Die Optik der Sender- und Empfängereinheit am BE-Sensor ist sehr empfindlich.
► Achten Sie darauf die Optik nicht zu verschmutzen oder zu beschädigen.
Teile
●
BE-Sensor für SIPLACE C&P20P [03092400‑xx]
Übersicht

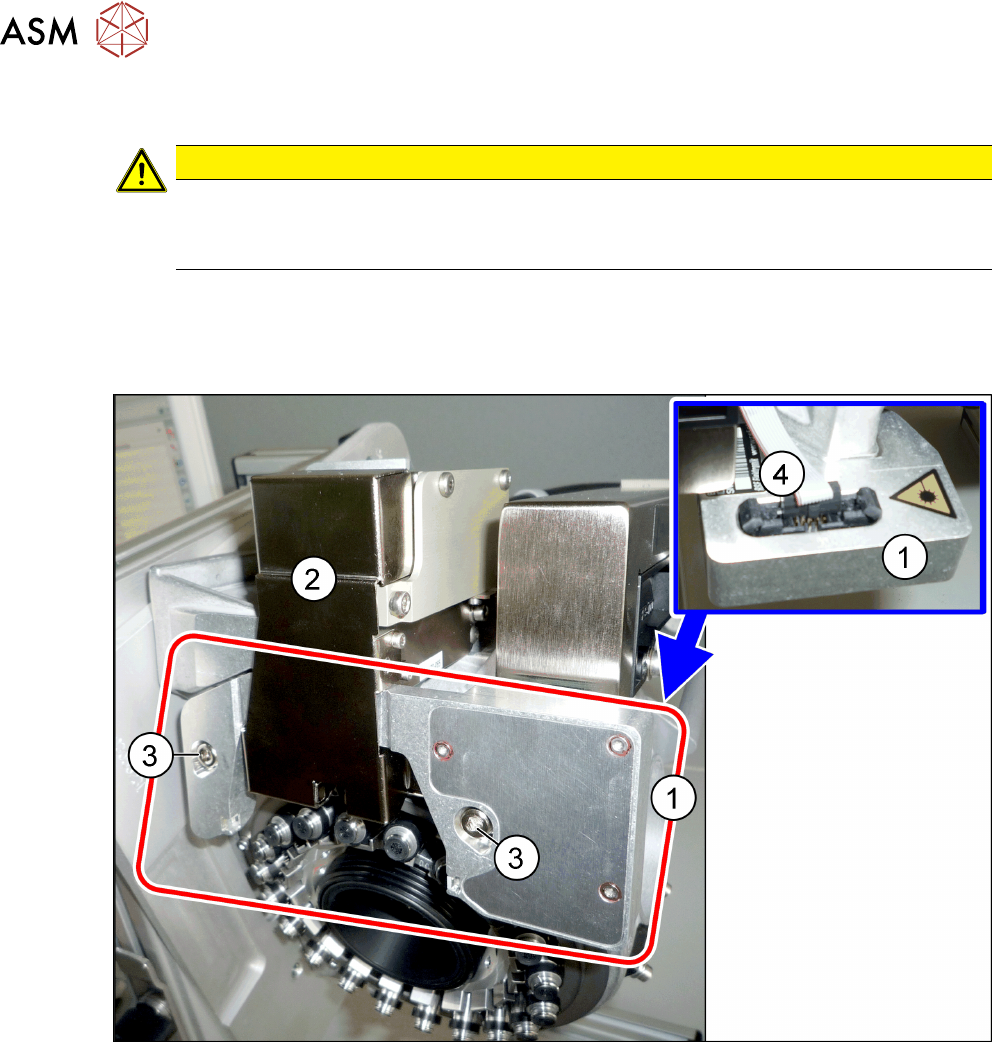

Abb.40: BE-Sensor und Z-Achsen-Abdeckung
1 BE-Sensor am SIPLACE C&P20P 2 Z-Achsen-Abdeckung
3 Zwei Befestigungsschrauben des BE-
Sensors
4 Elektrischer Anschluss am BE-Sensor
