5 DP-Antriebe 5.1 DP-Antrieb tauschen Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 43 Abb.53: DP-Wechselwerkzeug einsetzen 1. DP-Wechselwerkzeug 2. Federstift ► (A) Achten Sie auf die korrekte…

100%1 / 88
5 DP-Antriebe
5.1 DP-Antrieb tauschen
42 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

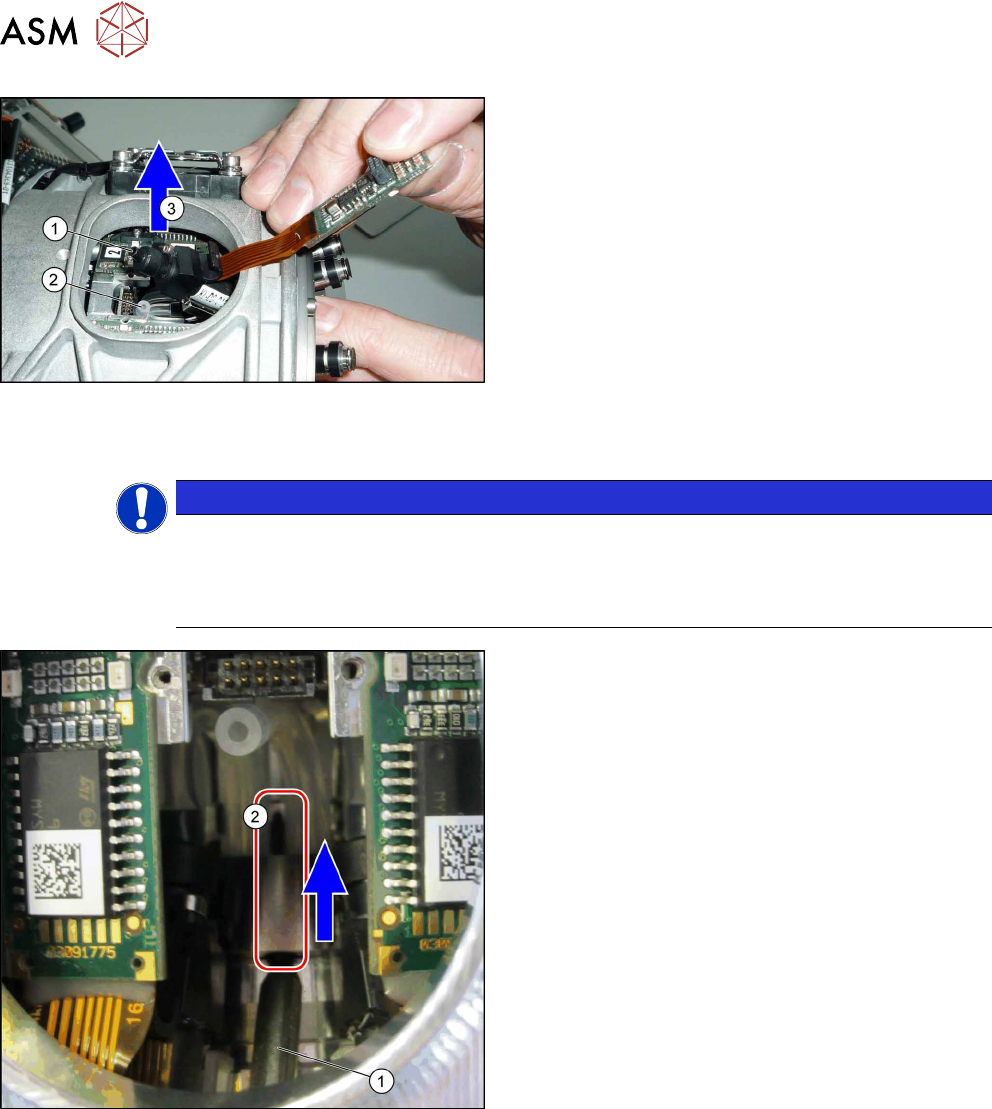

Abb.52: Schlauch
► Ziehen Sie den Schlauch(2) vom DP-Antrieb(1)
ab.
► (3) Entnehmen Sie den DP‑Antrieb durch die
Serviceöffnung.
Einbau
HINWEIS
Schlauch prüfen
Prüfen Sie vor dem Einbau den Schlauch auf Beschädigungen und tauschen Sie diesen
ggf. aus.
► Siehe Abschnitt 5.2 "Schlauch am DP-Antrieb tauschen" [}44]
► Schieben Sie den Federstift(2) vorsichtig mit
einer Pinzette(1) zurück.
Setzen Sie das DP‑Wechselwerkzeug wie in den fol-
genden Schritten beschrieben ein.
5 DP-Antriebe
5.1 DP-Antrieb tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 43
Abb.53: DP-Wechselwerkzeug einsetzen
1. DP-Wechselwerkzeug
2. Federstift
► (A) Achten Sie auf die korrekte Verankerung des
DP-Wechselwerkzeuges am Kopf.
► (B) Der Stift muss im DP-Wechselwerkzeug ein-
rasten.
► (C) Der Federstift wird vom DP-Wechselwerk-
zeug gehalten und ist nicht zu sehen.
► Benetzen Sie den Schlauch von innen mit Ethylalkohol. Dies erleichtert die Montage am
Sternträger. Der Nippel ist nicht direkt sichtbar.
► Stecken Sie den Schlauch mit der Pinzette an den Anschluss für die Druckluftversorgung auf.
Verwenden Sie dafür ausschließlich die "Pinzette stumpf 145mm Größe
3mm" [00376493‑xx].
Achten Sie darauf, dass der Schlauch nicht geknickt oder beschädigt ist.
Verdrehen Sie den Schlauch nicht beim Aufstecken.
Abb.54: DP‑Antrieb (am Beispiel SIPLACE C&P20P)
► Legen Sie den neuen DP‑Antrieb über die Ser-
viceöffnung in den Kopf. Positionieren Sie die
Linearführung dabei auf dem Sternträger.
► Fixieren Sie die Linearführung locker mit einer
neuen Befestigungsschraube(5).
► Drücken Sie die Linearführung in Richtung Fe-
derstift.
► Ziehen Sie die beide neuen Befestigungsschrau-
ben(5) und(6) mit einem Drehmoment von
0,2Nm vorsichtig fest.
► Entfernen Sie das DP-Wechselwerkzeug.
► Stellen Sie sicher, dass sich der DP-Antrieb nach oben einfedern lässt.
► Drücken Sie die Platine in den Stecker.
► Montieren Sie die beiden Klemmplatten neben der Platine mit einem Drehmoment von
0,1Nm. Verwenden Sie dazu neue Schrauben.
5 DP-Antriebe
5.2 Schlauch am DP-Antrieb tauschen
44 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
7.1 "Haltekreis/Blendenring tauschen" [}61]
► Beachten Sie dabei insbesondere die Drehmomente.
5.2 Schlauch am DP-Antrieb tauschen
Teile
●
Schlauch, DP-Vakuum für SIPLACE C&P20P [03103784-xx]
Übersicht
Abb.55: Schlauch
Der Anschluss für das hintere Ende des Schlau-
ches(1) befindet sich am Sternträger hinter der Feder-
einheit(2).
Abb.56: Schlauch und Federeinheit
A) Abbildung mit Federeinheit
B) Abbildung mit ausgeblendeter Federeinheit
1. Schlauch
2. Federeinheit
3. Hinterer Anschluss für den Schlauch
 HINWEIS!
Die Federeinheit (2) kann nicht demontiert wer-
den. Diese ist in der AbbildungB für eine
bessere Darstellung des hinteren Anschlusses
lediglich ausgeblendet.
.
