5 DP-Antriebe
5.2 Schlauch am DP-Antrieb tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 45
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
► Demontieren Sie den Haltekreis/Blendenring.
7.1 "Haltekreis/Blendenring tauschen" [}61]
► Demontieren Sie den DP‑Antrieb.
5.1 "DP-Antrieb tauschen" [}39]
► Ziehen Sie das hintere Ende des Schlauches ab.
Einbau
Abb.57: Schlauch mit Ethylalkohol benetzen
► Benetzen Sie den neuen Schlauch an einem
Ende mit Ethylalkohol.
► Schieben Sie das benetzte Ende mit der Pinzette
auf den Anschluss hinter der Federeinheit.
Beachten Sie dabei den natürlichen Biegeradius
des Schlauches.
Verwenden Sie dafür ausschließlich die "Pinzette
stumpf 145mm Größe 3mm" [00376493‑xx].
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
5.1 "DP-Antrieb tauschen" [}39]
7.1 "Haltekreis/Blendenring tauschen" [}61]
► Beachten Sie dabei insbesondere die Drehmomente.
5 DP-Antriebe
5.3 Klemmplatte am DP‑Antrieb tauschen
46 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
5.3 Klemmplatte am DP‑Antrieb tauschen
Teile
●
Klemmplatte [03005144‑xx]
Übersicht

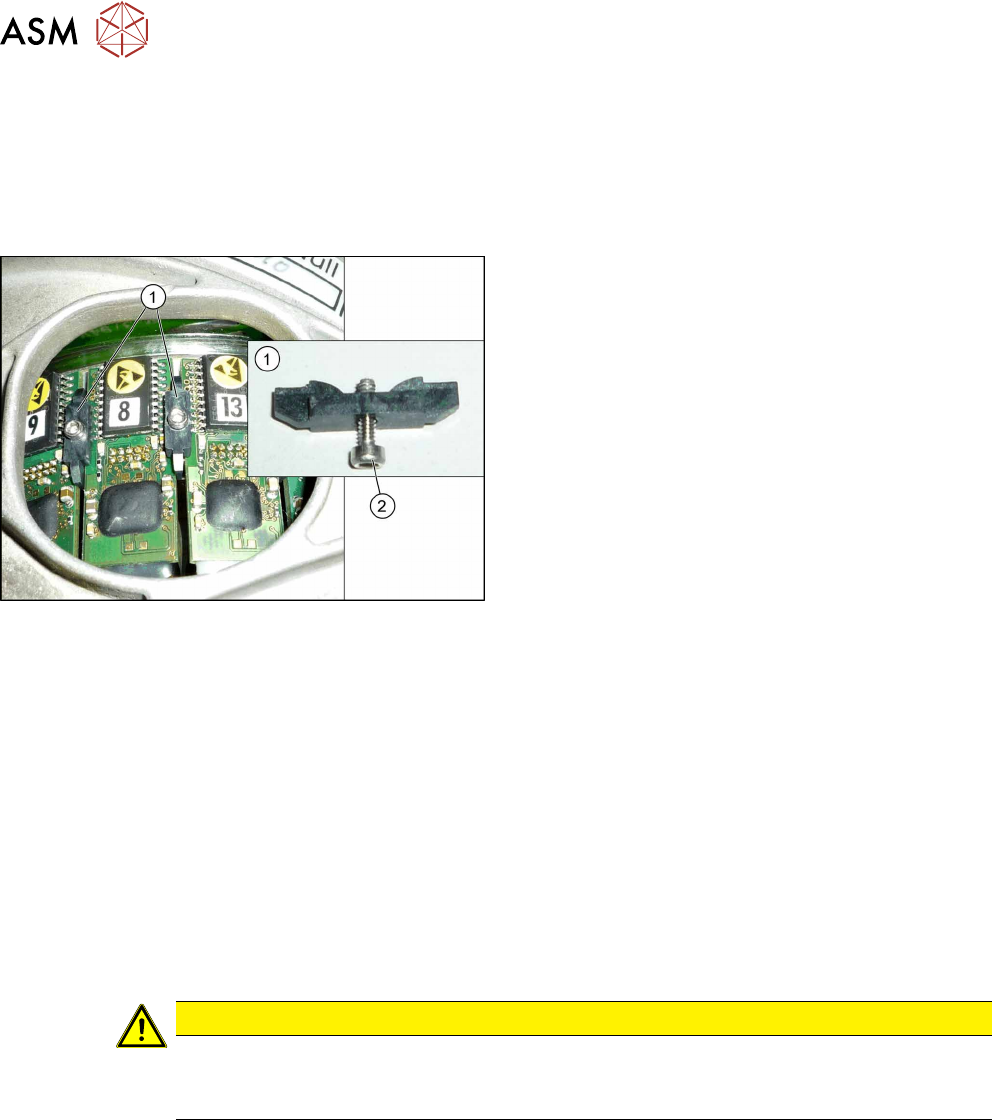

Abb.58: Befestigungsschraube Klemmplatte
1. Klemmplatten
2. Befestigungsschraube der Klemmplatte
Drehmoment: 0,1Nm
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
► Entfernen Sie die Befestigungsschraube der Klemmplatte und nehmen Sie die Klemmplatte
ab.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei
außerdem folgende Hinweise:
VORSICHT
Einbauhinweise
► Ziehen Sie die Befestigungsschraube der Klemmplatte mit einem Drehmoment von
0,1Nm fest.
6 Druckregelventil (DRV)
6.1 DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 47
6 Druckregelventil (DRV)
6.1 DRV tauschen
Teile
●
Druckregelventil (DRV) [03106620‑xx]
Übersicht
Abb.59: Befestigungsschrauben Druckregelventil
1. Druckregelventil (DRV)
2. Zwei Befestigungsschrauben
Drehmoment: 0,9Nm
Abb.60: Übersicht DRV
1. Zugentlastung mit Zwischenplatte
2. Energie- und Datenversorgung
3. Druckluftanschluss
4. Vakuum/Blasluft zum Bestück/Abholkreis
5. Abluft, zur Kühlung des X-Linearmotors
6. Befestigungsschrauben des DRV
Das DRV versorgt den Bestück-/Abholkreis während
des Abholvorganges mit Vakuum und schaltet beim
Bestückvorgang auf Blasluft um.
