6 Druckregelventil (DRV)
6.1 DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 47
6 Druckregelventil (DRV)
6.1 DRV tauschen
Teile
●
Druckregelventil (DRV) [03106620‑xx]
Übersicht

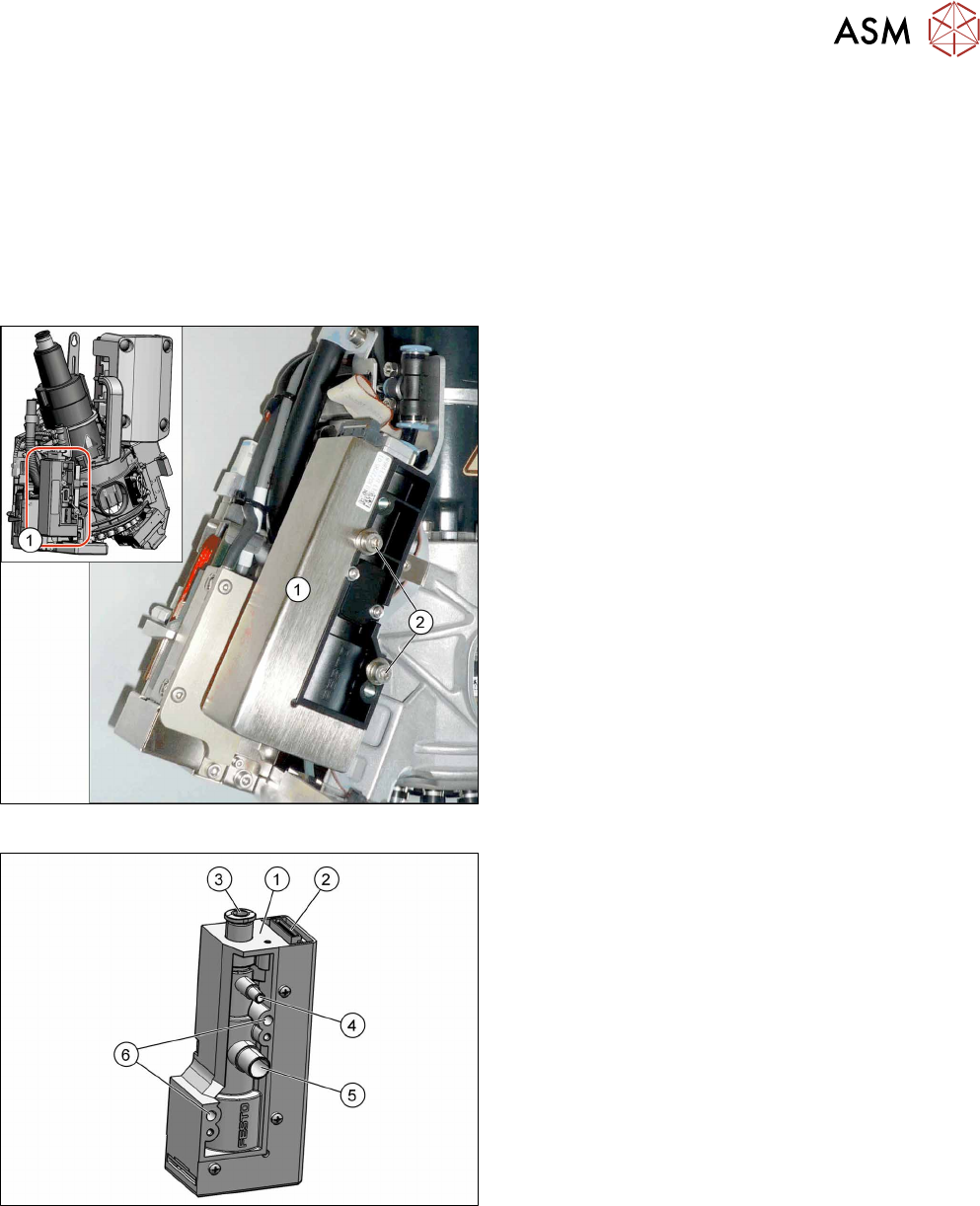

Abb.59: Befestigungsschrauben Druckregelventil
1. Druckregelventil (DRV)
2. Zwei Befestigungsschrauben
Drehmoment: 0,9Nm
Abb.60: Übersicht DRV
1. Zugentlastung mit Zwischenplatte
2. Energie- und Datenversorgung
3. Druckluftanschluss
4. Vakuum/Blasluft zum Bestück/Abholkreis
5. Abluft, zur Kühlung des X-Linearmotors
6. Befestigungsschrauben des DRV
Das DRV versorgt den Bestück-/Abholkreis während
des Abholvorganges mit Vakuum und schaltet beim
Bestückvorgang auf Blasluft um.
6 Druckregelventil (DRV)
6.1 DRV tauschen
48 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau

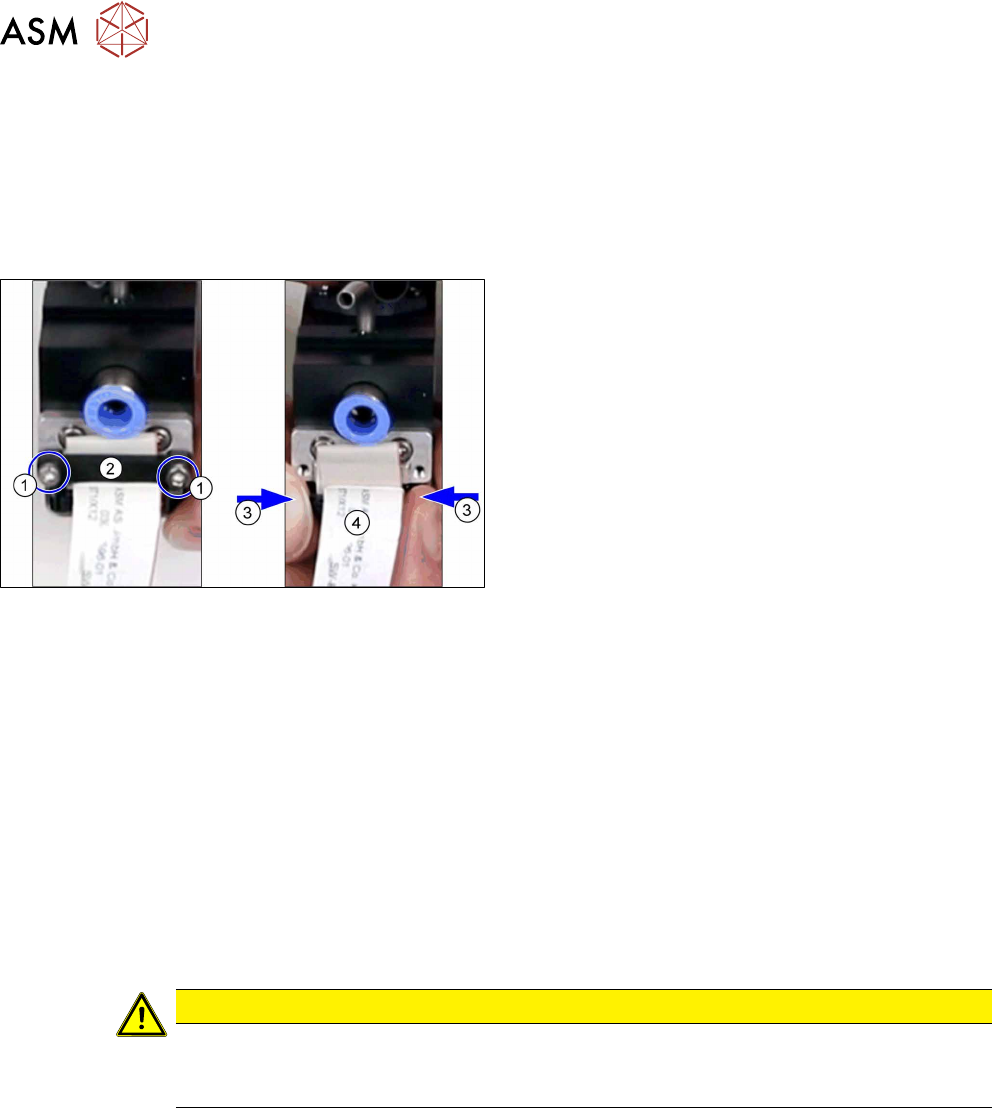

Abb.61: Energie- und Datenversorgungs-Kabel abstecken
► Entfernen Sie die beiden Schrauben(1) der Zug-
entlastung(2) und nehmen Sie die Zugentlastung
ab.
► Drücken Sie die beiden Verriegelungen(3)
zusammen und ziehen Sie den Stecker des
Energie- und Datenversorgungs-Kabels(4) ab.
► Öffnen Sie die Kabelschelle des Kabels zum BE-Sensor.
► Ziehen Sie die Schläuche zum Druckluftanschluss, von Vakuum/Blasluft und Abluft ab. Mar-
kieren Sie sich ggf. deren Positionen, so dass Sie diese später wieder eindeutig zuordnen
können.
► Entfernen Sie die beiden Befestigungsschrauben des DRV und nehmen Sie das DRV ab.
Einbau
► Montieren Sie das neue DRV. Ziehen Sie dabei die Befestigungsschrauben des DRV mit
einem Drehmoment von 0,9Nm an.
► Stellen Sie die elektrischen und pneumatischen Anschlüsse wieder her.
Achten Sie dabei auf die Verriegelungen der Stecker.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei
außerdem folgende Hinweise:
VORSICHT
Einbauhinweise
► Führen Sie den Nullabgleich für das DRV durch (siehe Abschnitt 6.4 "Abgleich des
digitalen DRV" [}60]).
6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 49
6.2 Membran und andere Kleinteile am DRV tauschen
HINWEIS
Beispielhafte Darstellung
Je nach Version Ihres Druckregelventils (DRV) kann es geringfügige Abweichungen geben
(z.B. Material, Farbe). Die Vorgehensweise ist trotzdem für alle DRV identisch.
Teile
Wählen Sie das benötigte Ersatzteil:
●
Furchschrauben:

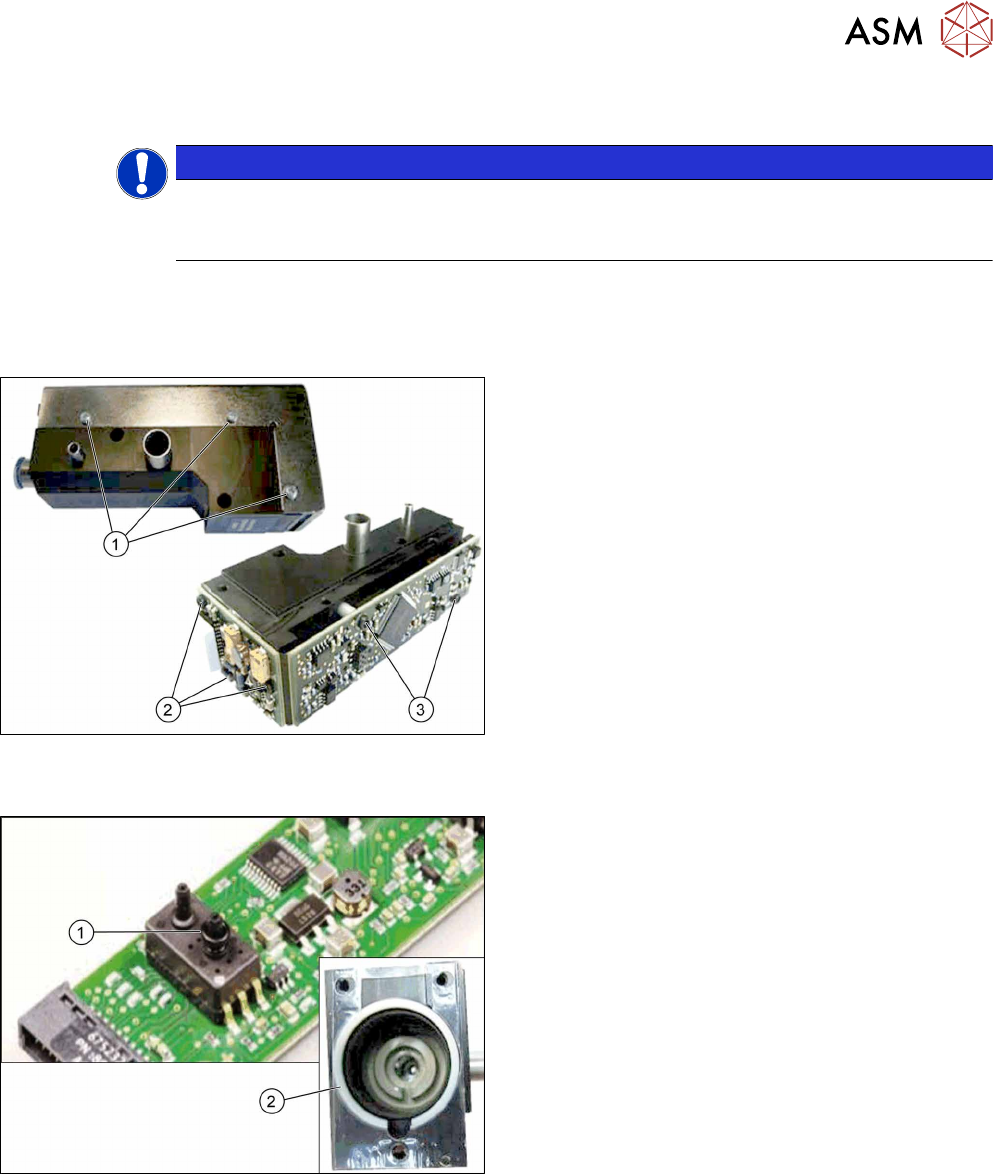

Abb.62: Schrauben
1. Furchschraube PT-WN1442-2,5X6-PT10
[03119666‑xx]
Furchschraube PT-WN1413-2,5X6-PT10
[03119678‑xx]
2. Furchschraube PT-WN1442-2,5X8-PT10
[03119677‑xx]
3. Furchschraube PT-WN1412-2,5X14-PT10
[03119676‑xx]
●
O-Ring / Zentrier-Ring:
Abb.63: O-Ring, Zentrier-Ring
1. O-Ring I3601 B-1,5X1,08-N-NBR70
[03119672‑xx]
2. Zentrier-Ring VADI-MPPE-QS6-24VDC–SA
[03119675‑xx]
