6 Druckregelventil (DRV) 6.2 Membran und andere Kleinteile am DRV tauschen 52 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 Abb.70: O-Ring am Vakuumsensor ► Entfernen Sie den O-Ring des Vakuums…
6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 51

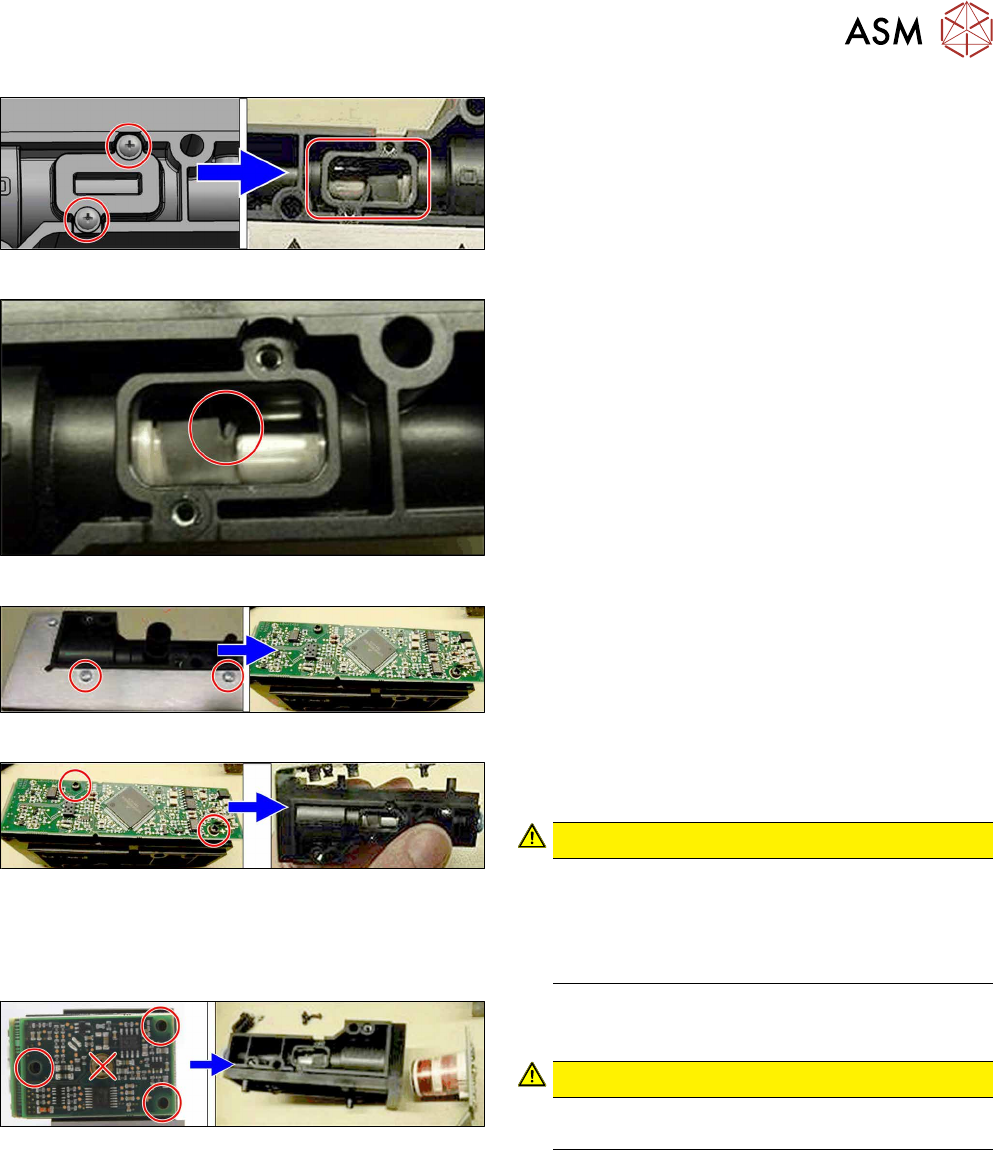

Abb.65: Abdeckung entfernen
► Entfernen Sie die beiden Schrauben und nehmen
Sie die Abdeckung über der Membrane des DRV
ab.
Abb.66: Membran kontrollieren
► Kontrollieren Sie die Membran vorsichtig auf
Beschädigungen.
ð Falls keine Beschädigungen erkennbar sind
verschließen Sie das Abdeckfenster wieder.
Der Tausch der Membran ist nicht notwendig.
ð Bei Beschädigungen fahren Sie mit dem
nächsten Schritt fort.
Abb.67: Blechabdeckung abnehmen
► Entfernen Sie die drei Schrauben der Blechab-
deckung und nehmen Sie die Blechabdeckung
ab.
Abb.68: Platine oben
► Entfernen Sie die beiden Schrauben und klappen
Sie die Platine leicht nach oben.
VORSICHT!
Achten Sie darauf die Platine nicht zu weit nach
oben zu klappen. Ansonsten kann das Flexprint-
Kabel brechen.
Achten Sie darauf den O-Ring des Sensors nicht
zu beschädigen.
.
Abb.69: Platine seitlich
► Entfernen Sie die drei Schrauben und nehmen
Sie die Platine ab.
VORSICHT!
Lockern oder entfernen Sie auf keinen Fall
die mittlere Schraube!
.
6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
52 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

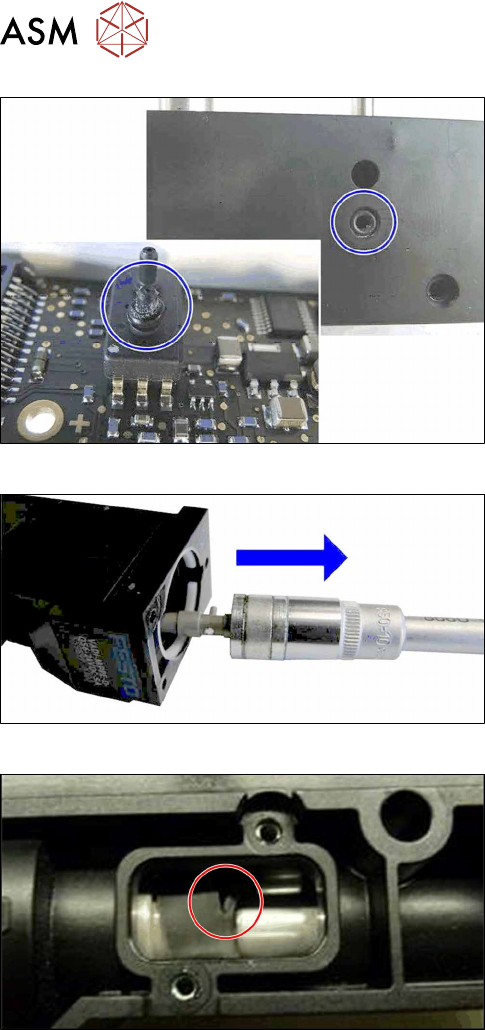

Abb.70: O-Ring am Vakuumsensor
► Entfernen Sie den O-Ring des Vakuumsensors.
Abb.71: Stößel entnehmen
► Entnehmen Sie den Stößel mit Hilfe einer Nuss
Gr. 10.
Abb.72: Membran entfernen
► Entfernen Sie die alte beschädigte Membran und
deren Reste.
6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 53
Einbau

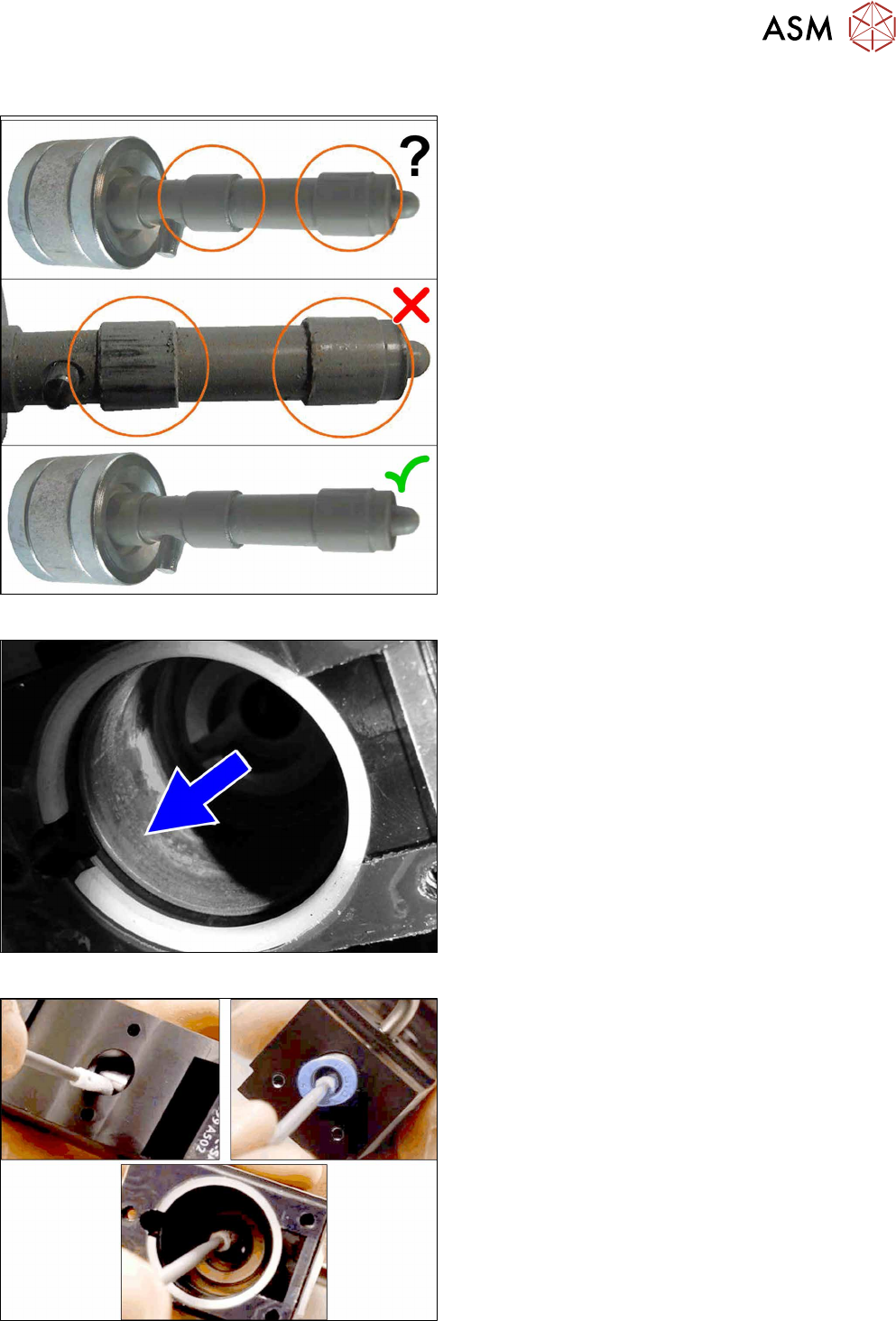

Abb.73: Stößel prüfen
► Kontrollieren Sie den Stößel auf Schäden.
► Wenn der Stößel Beschädigungen aufweist, dann
ersetzen Sie das komplette DRV.
► Wenn der Stößel in Ordnung ist, dann fahren Sie
mit dem nächsten Schritt fort.
Abb.74: DRV-Innenraum prüfen
► Kontrollieren Sie den DRV-Innenraum auf Schä-
den.
► Wenn der DRV-Innenraum beschädigt ist dann
tauschen Sie das ganze DRV aus.
► Wenn der Innenraum unbeschädigt ist, dann fah-
ren Sie mit dem nächsten Schritt fort.
Abb.75: Reinigen
► Reinigen Sie den Sitz der Stößelspitze und der
Venturidüse, bis das Reinigungsstäbchen nicht
mehr schmutzig wird.
Verwenden Sie dazu ein mit Isopropanol benetz-
tes Reinigungsstäbchen.
