6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 55

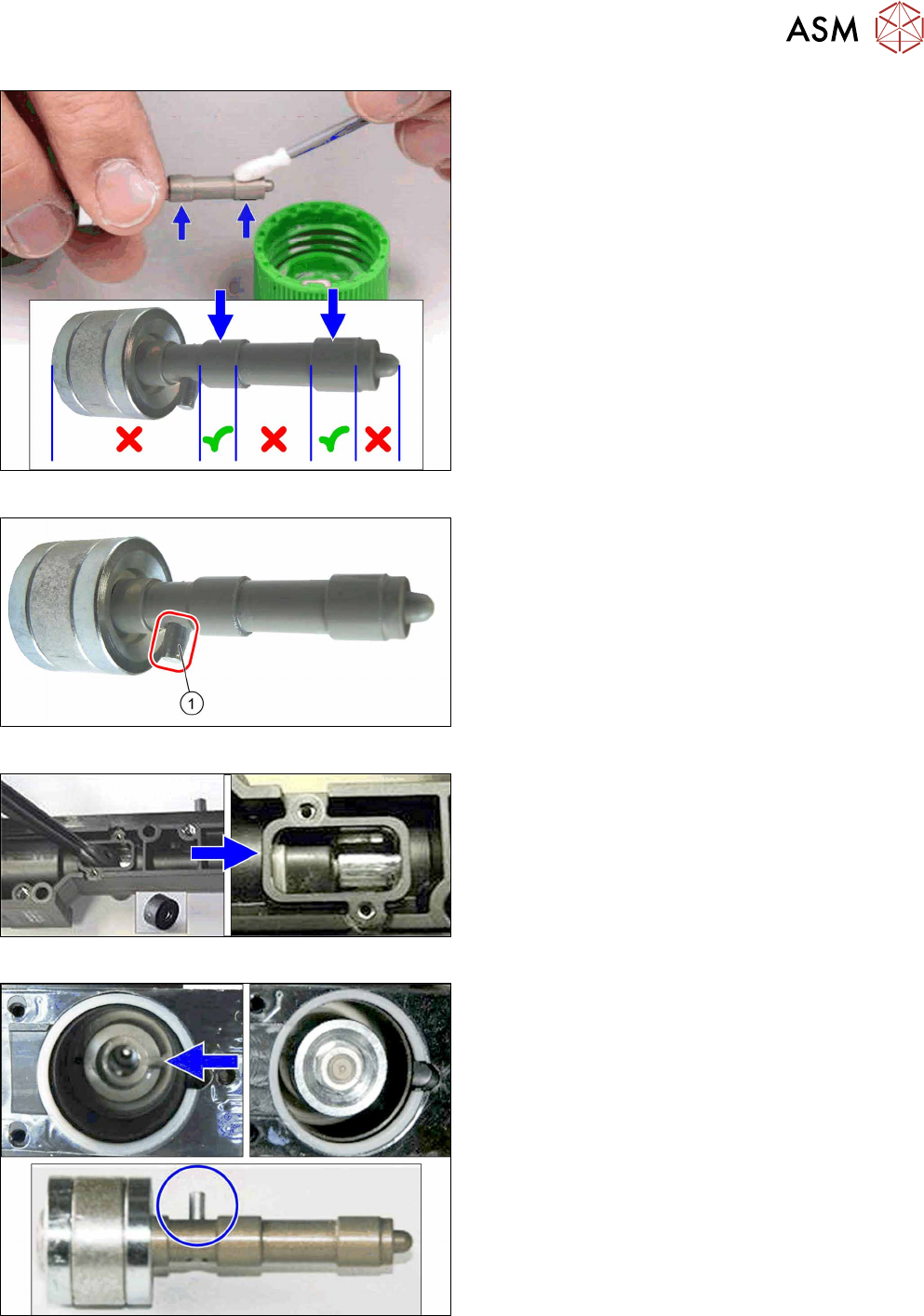

Abb.79: Stößel fetten 1
► Fetten Sie den Stößel leicht an den erhöhten
Positionen mit Isoflex Topas 5051 ein.
Entfernen Sie überschüssiges Fett aus den Zwi-
schenräumen.
Abb.80: Stößel fetten 2
► Fetten Sie den Verdrehsicherungs-Pin(1) leicht
mit Topas 5051 ein.
Abb.81: Membran einlegen
► Legen Sie die neue Membran ein.
Achten Sie dabei darauf, dass die Membran sau-
ber am Gehäuse anliegt und nicht beschädigt
wird.
Abb.82: Stößel einschieben
► Schieben Sie den Ventilstößel wieder in das DRV
ein.
Die Nase des Stößels muss dabei in die Ausspa-
rung am Ventil einrasten.
Versuchen Sie zur Kontrolle den Stößel zu dre-
hen. Solange er sich drehen lässt, ist die Nase
nicht in die Aussparung eingerastet.
6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
56 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

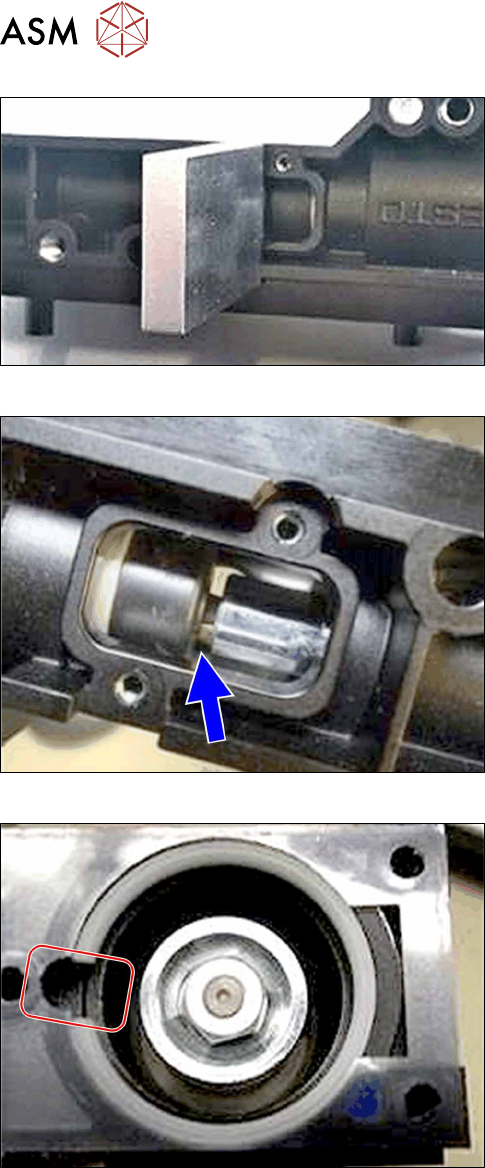

Abb.83: Tool
► Verwenden Sie das Tool, um den Stößel in der
Membran einrasten zu lassen.
Abb.84: Membran kontrollieren
► Die Membran muss auf den Ventilstößel so anlie-
gen, dass das Ende des Ventilstößels wie in der
Abbildung zu sehen ist.
► Überprüfen Sie die Leichtgängigkeit des Stößels
indem Sie diesen hin und her bewegen.
.
Abb.85: Kunststoffring einlegen
► Stellen Sie sicher dass die Öffnung des Ringes
mit der Nut fluchtet.
6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 57

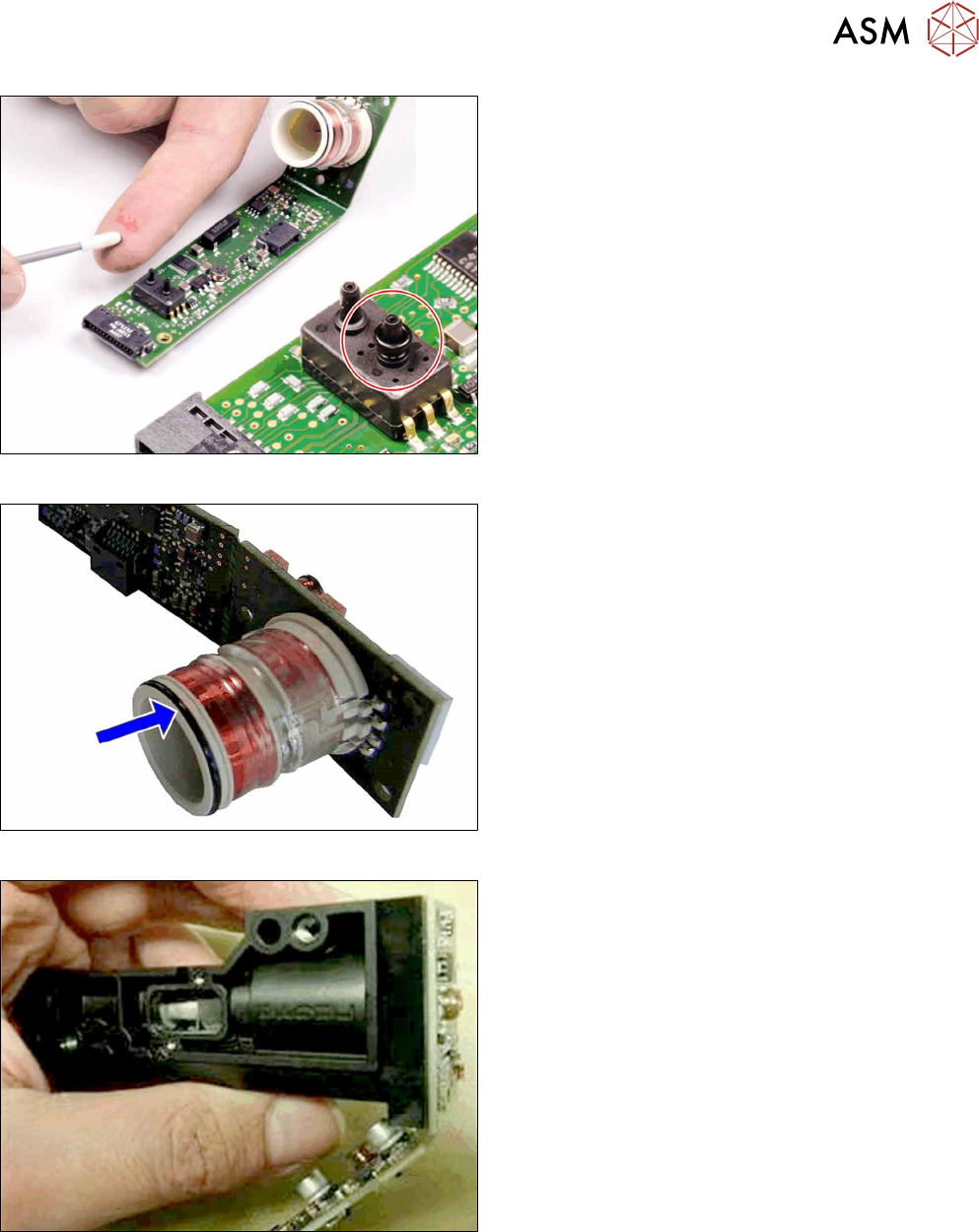

Abb.86: O-Ring einsetzen
► Fetten Sie den O-Ring mit einem fusselfreien
Reinigungsstäbchen mit "Isoflex Topas
5051" [03078517‑xx] leicht ein.
► Setzen Sie den O‑Ring anschließend auf den
Vakuumsensor.
Abb.87: O-Ring fetten
► Fetten Sie den O-Ring leicht mit Hilfe eines fus-
selfreien Reinigungsstäbchens mit "Isoflex Topas
5051" [03078517‑xx] ein.
Abb.88: Platine einsetzen
► Schieben Sie die Platine mit der Spule in das
Gehäuse.
