6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 57
Abb.86: O-Ring einsetzen
► Fetten Sie den O-Ring mit einem fusselfreien
Reinigungsstäbchen mit "Isoflex Topas
5051" [03078517‑xx] leicht ein.
► Setzen Sie den O‑Ring anschließend auf den
Vakuumsensor.
Abb.87: O-Ring fetten
► Fetten Sie den O-Ring leicht mit Hilfe eines fus-
selfreien Reinigungsstäbchens mit "Isoflex Topas
5051" [03078517‑xx] ein.
Abb.88: Platine einsetzen
► Schieben Sie die Platine mit der Spule in das
Gehäuse.
6 Druckregelventil (DRV)
6.2 Membran und andere Kleinteile am DRV tauschen
58 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

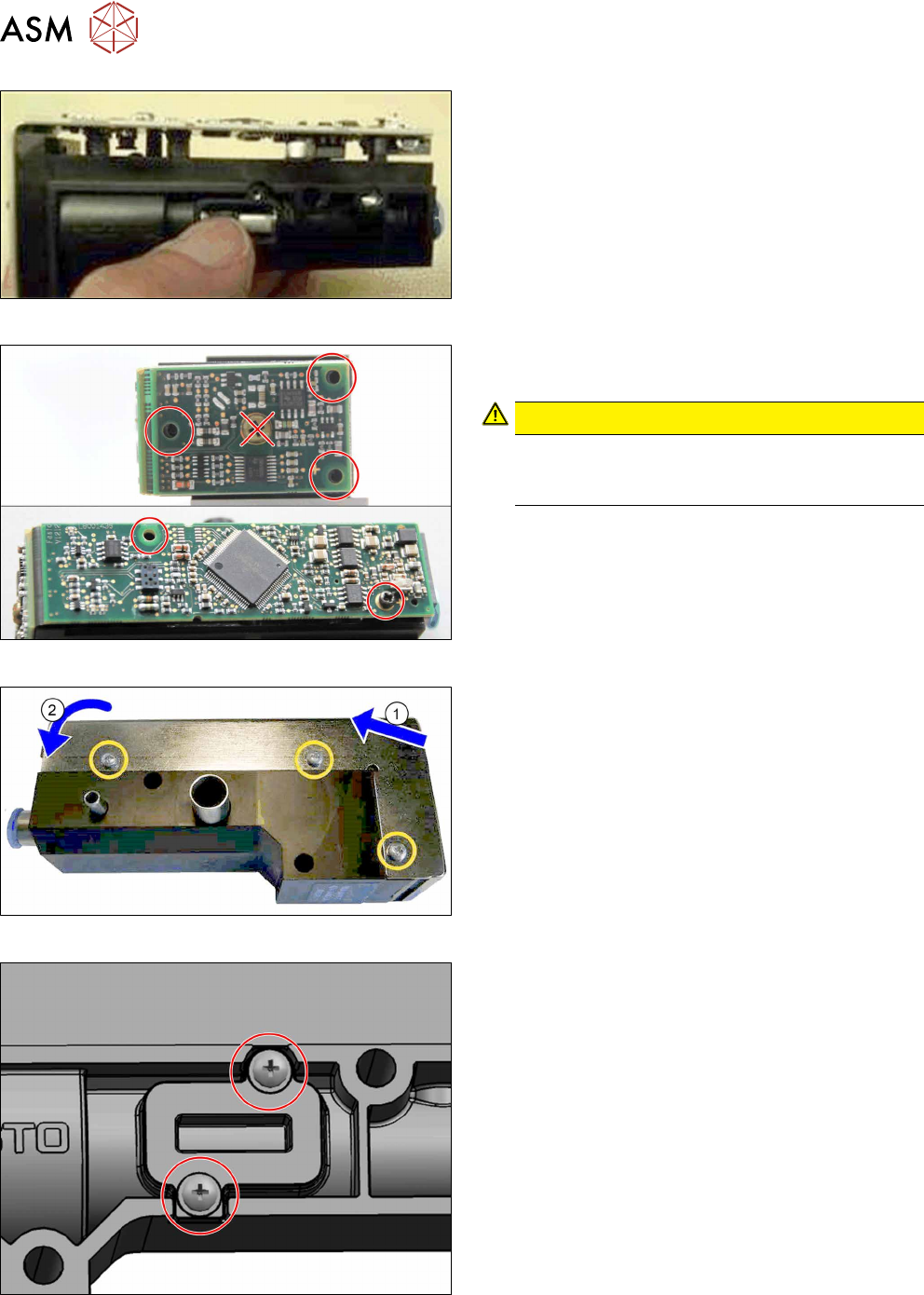

Abb.89: Platine oben platzieren
► Legen Sie den oberen Teil der Platine auf das
Gehäuse.
Abb.90: Platine befestigen
Befestigen Sie die Platine mit fünf Furchschrauben.
Gehen Sie dazu wie folgt vor:
 VORSICHT!
Verwenden Sie, wenn irgendwie möglich, immer
neue Schrauben vom Typ PT-WN1442-2,5X8-
PT10.
.
► Prüfen Sie zuerst das Gewinde indem Sie die
Schrauben erst leicht nach links drehen.
► Ziehen Sie die Schrauben dann mit einem Dreh-
moment von 0,2Nm an.
Abb.91: Deckel aufsetzen
► (1) Setzen Sie den Deckel oben an und (2)
schließen Sie ihn über der Leiterplatte.
► Befestigen Sie den Deckel mit drei Schrauben.
Gehen Sie dazu wie folgt vor:
– Prüfen Sie zuerst das Gewinde indem Sie die
Schrauben erst leicht nach links drehen.
– Ziehen Sie die Schrauben dann mit einem
Drehmoment von 0,2Nm an.
Abb.92: Abdeckung montieren
► Schrauben Sie die Abdeckung der Membrane am
DRV mit zwei Schrauben wieder fest.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
6.1 "DRV tauschen" [}47]
6 Druckregelventil (DRV)
6.3 Abluftschlauch tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 59
6.3 Abluftschlauch tauschen
Teile
●
Silikonschlauch (Di 8, Da 12, elektrisch leitfähig, 1m) [03006727Sxx] (ersetzt: [03095873‑xx])
Übersicht

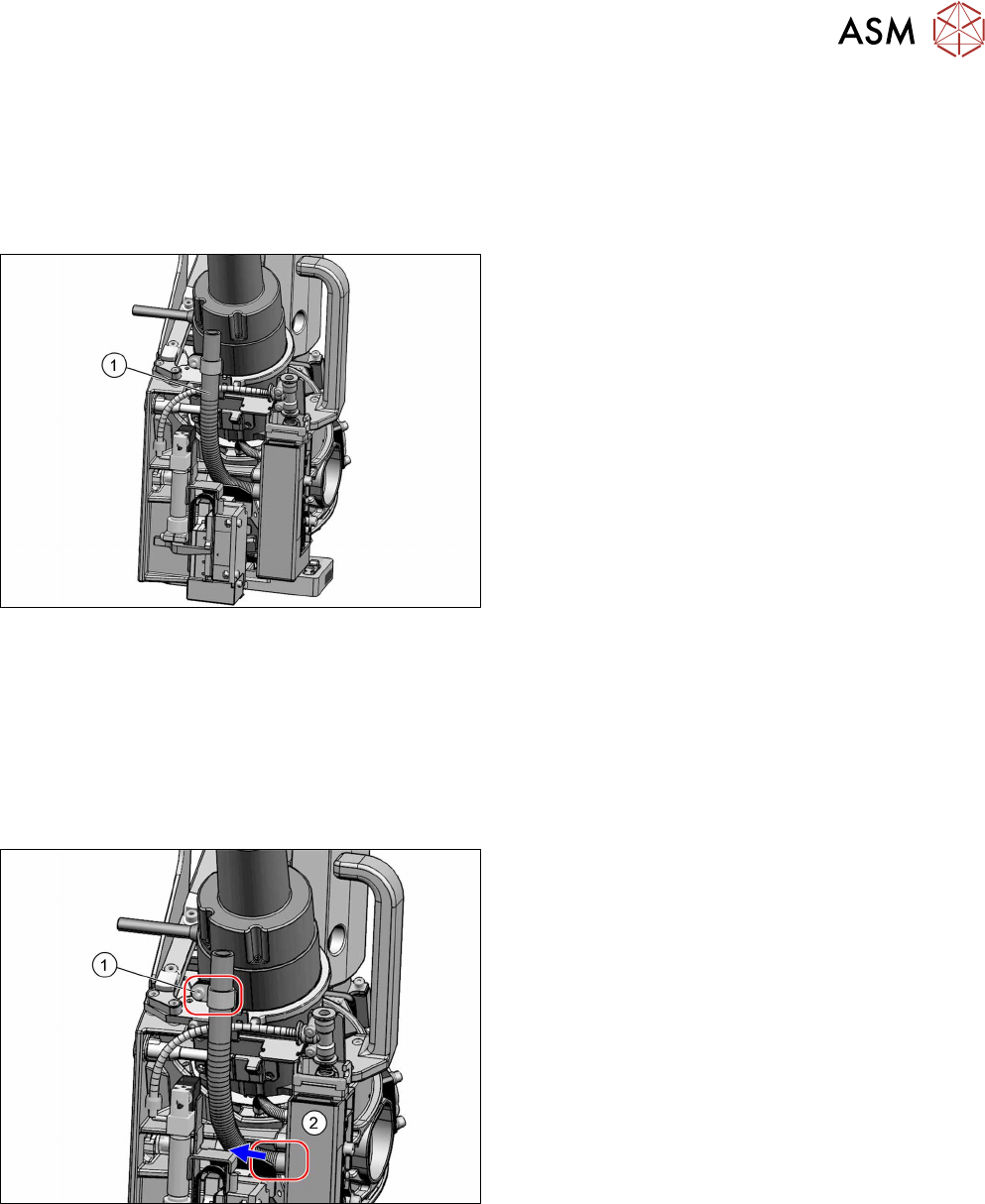

Abb.93: Abluftschlauch am SIPLACE C&P20P
●
Abluftschlauch am SIPLACE C&P20P
Länge: 355mm
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
Abb.94: Abluftschlauch
► Öffnen Sie die Schlauchschelle(1).
► Ziehen Sie den Abluftschlauch vom Druckregel-
ventil(2) ab.
Einbau
► Schneiden Sie den neuen Schlauch auf eine Länge von 355mm zu.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
