7 Haltekreis, Blendenring und Schalldämpfer 7.1 Haltekreis/Blendenring tauschen Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 61 7 Haltekreis, Blendenring und Schalldämpfer 7.1 Haltekreis/Blende…

6 Druckregelventil (DRV)

6.4 Abgleich des digitalen DRV

60 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

6.4 Abgleich des digitalen DRV

Das digitale DRV ist Bestandteil des Bestückkopfes und erzeugt das Vakuum und die Blasluft für

den Abhol- und Bestückvorgang. Der Nullabgleich des digitalen DRV muss bei der Erstinbetrieb-

nahme beim Kunden und nach dem Tauschen des digitalen DRV oder des Bestückkopfes über-

prüft und gegebenenfalls neu abgeglichen werden.

Durch den Nullabgleich wird der Motor im digitalen DRV in eine neutrale Position oder Mittelstel-

lung positioniert, so dass an der Pipette kein Vakuum und keine Blasluft anliegt.

6.4.1 Nullabgleich des Druckregelventils

HINWEIS

Ab SW706 wird diese Funktion automatisch ausgeführt (Menü Automatische Kalibrierung).

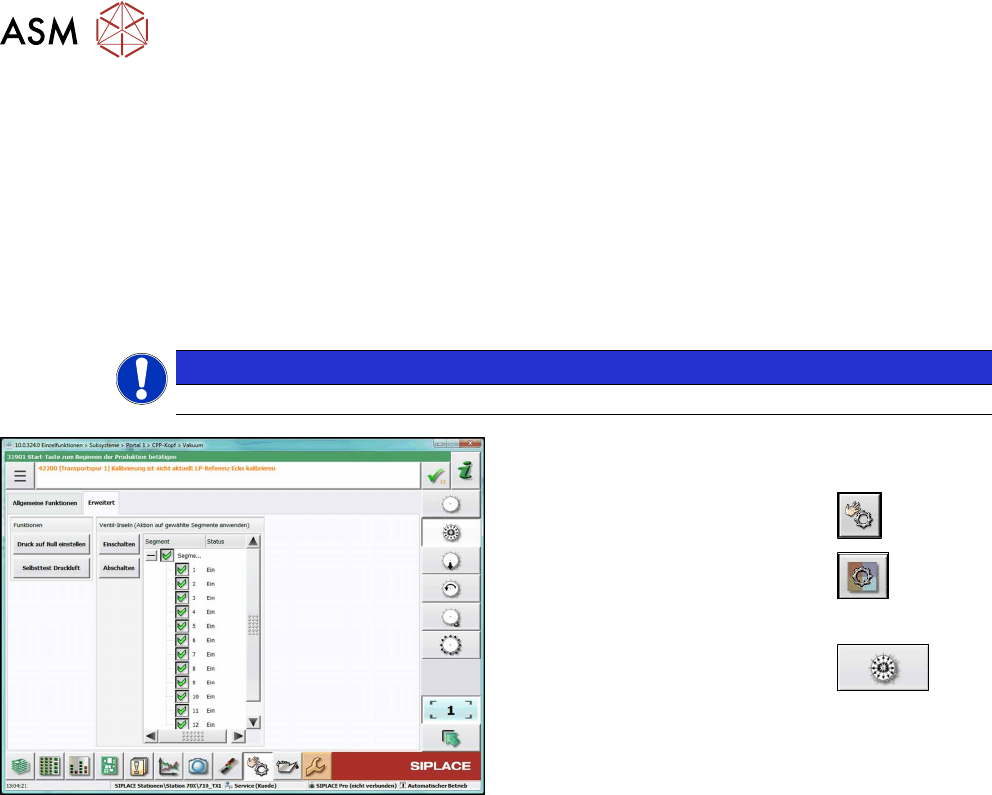

Abb.95: Druck auf Null einstellen (SW710, am Beispiel

SIPLACE CPP)

► Wechseln Sie in den Bedienerlevel SIPLACE

(Kunde).

► Klicken Sie auf die Schaltfläche

► Wählen Sie den Bestückkopf.

► Klicken Sie auf die Schaltfläche

► Gehen Sie zum Tab Erweitert.

► Klicken Sie auf die Schaltfläche Druck auf Null

einstellen.

7 Haltekreis, Blendenring und Schalldämpfer

7.1 Haltekreis/Blendenring tauschen

Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 61

7 Haltekreis, Blendenring und Schalldämpfer

7.1 Haltekreis/Blendenring tauschen

HINWEIS

Beispielhafte Beschreibung

Der Austausch von Haltekreis (Venturibetrieb) und Blendenring (Vakuumpumpenbetrieb)

erfolgt analog. Nachfolgend ist der Austausch am Beispiel Blendenring beschrieben. Auf

relevante Unterschiede wird explizit hingewiesen.

Teile

●

Haltekreis-Vakuumeinheit [03005123Sxx]

oder

Blendenring komplett für SIPLACE C&P20P [03116883Sxx] (ersetzt:[03108716‑xx])

●

Ggf. O-Ring:

Vakuumbetrieb (Blendenring): O-Ring 40x1,5 [03006234-xx]

Druckluftbetrieb (Haltekreis): O-Ring 50x1,5 [03046689-xx]

Übersicht

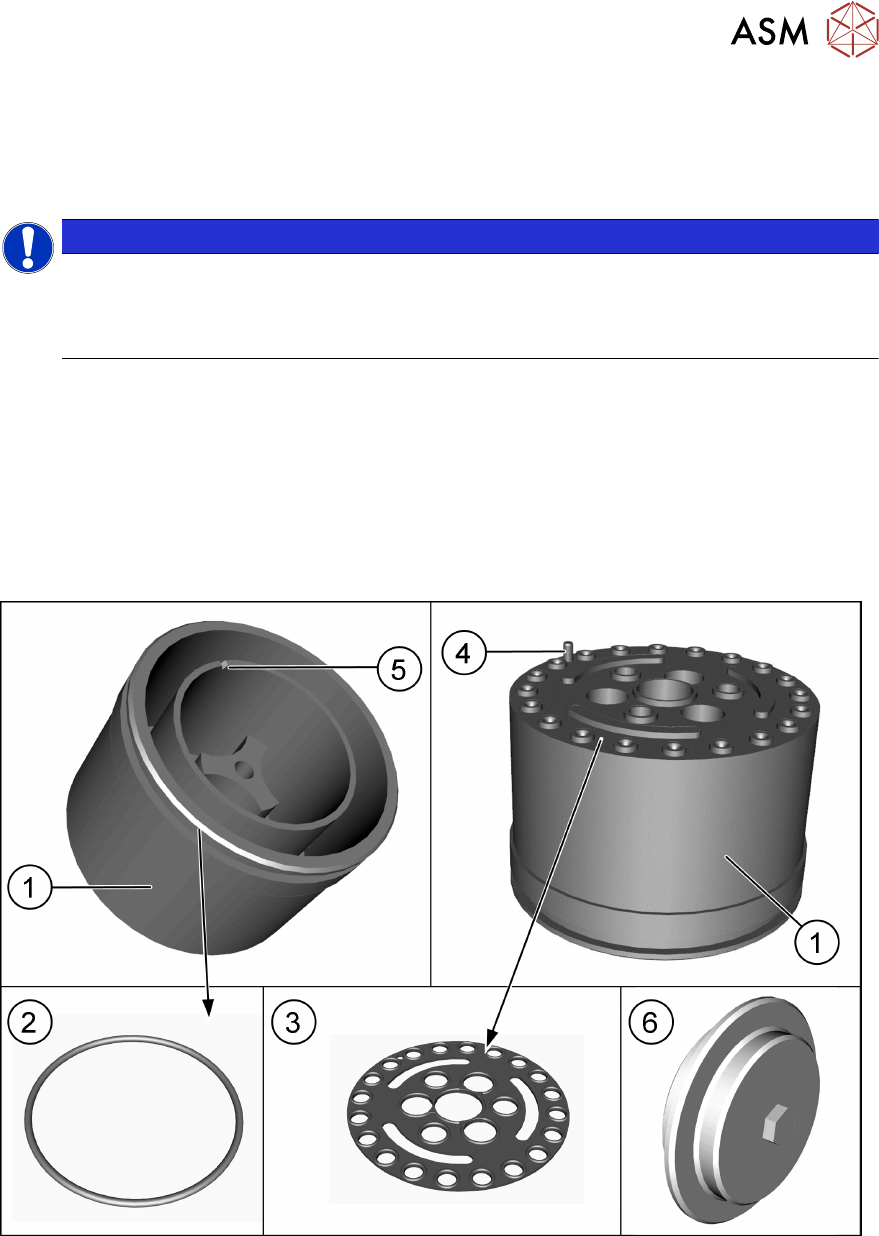

Abb.96: Blendenring

1 Blendering vormontiert für SIPLACE

C&P20P [03116952‑xx])

2 O‑Ring [03006234‑xx]

3 Dichtscheibe für SIPLACE C&P20P

[03105638-xx]

4 Verstiftung

Der Stift befindet sich bei Segment 16

5 Nut – Diese Nut zeigt die Position des

Stifts(4) für einen leichteren Einbau an.

6 Deckel komplett für SIPLACE C&P20P

[03116882‑xx]

Ohne Abb.: Schraubendichtung U - M4

(für Deckel) [03110132‑xx]

7 Haltekreis, Blendenring und Schalldämpfer

7.1 Haltekreis/Blendenring tauschen

62 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

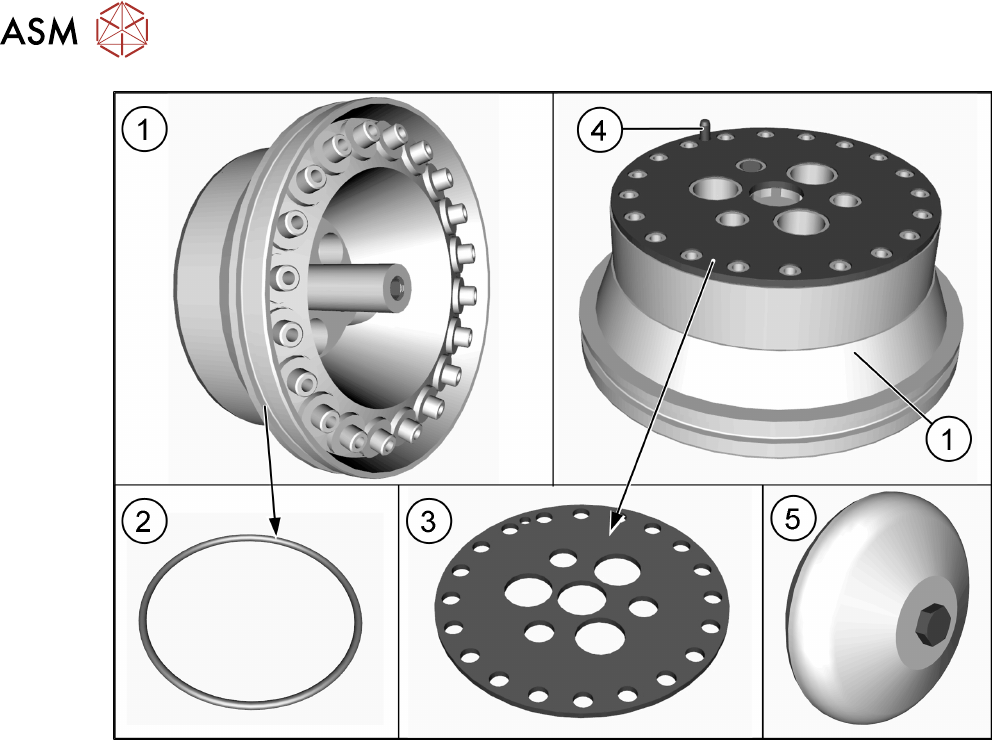

Abb.97: Haltekreis

1 Haltekreis

(Haltekreis-Vakuumeinheit

[03005123Sxx])

2 O-Ring [03046689‑xx]

3 Dichtscheibe [03005120-xx] 4 Verstiftung

5 Schalldämpfer
