7 Haltekreis, Blendenring und Schalldämpfer
7.1 Haltekreis/Blendenring tauschen
64 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
Ausbau

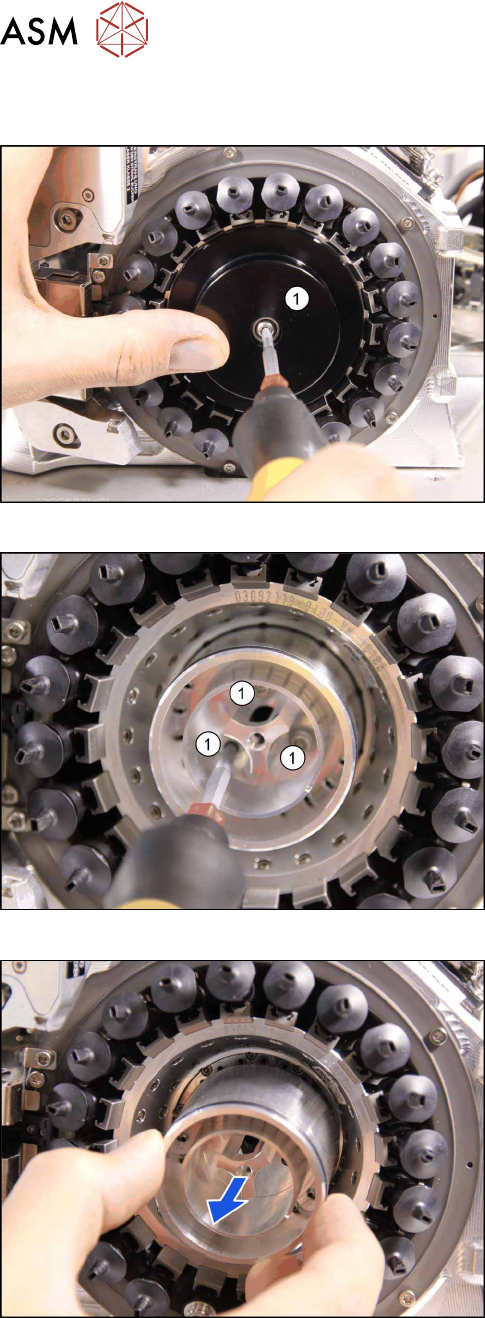

Abb.99: Abdeckung demontieren
► Entfernen Sie die Befestigungsschraube der
Abdeckung(1) und nehmen Sie die Abdeckung
ab.
Abb.100: Befestigungsschrauben des Blendenrings
► Entfernen Sie die drei Befestigungsschrauben(1)
am Blendenring.
Abb.101: Blendenring herausnehmen
► Hebeln Sie den Blendenring vorsichtig aus der
Verstiftung heraus. Achten Sie darauf, dass der
O‑Ring nicht beschädigt wird.
7 Haltekreis, Blendenring und Schalldämpfer
7.1 Haltekreis/Blendenring tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 65

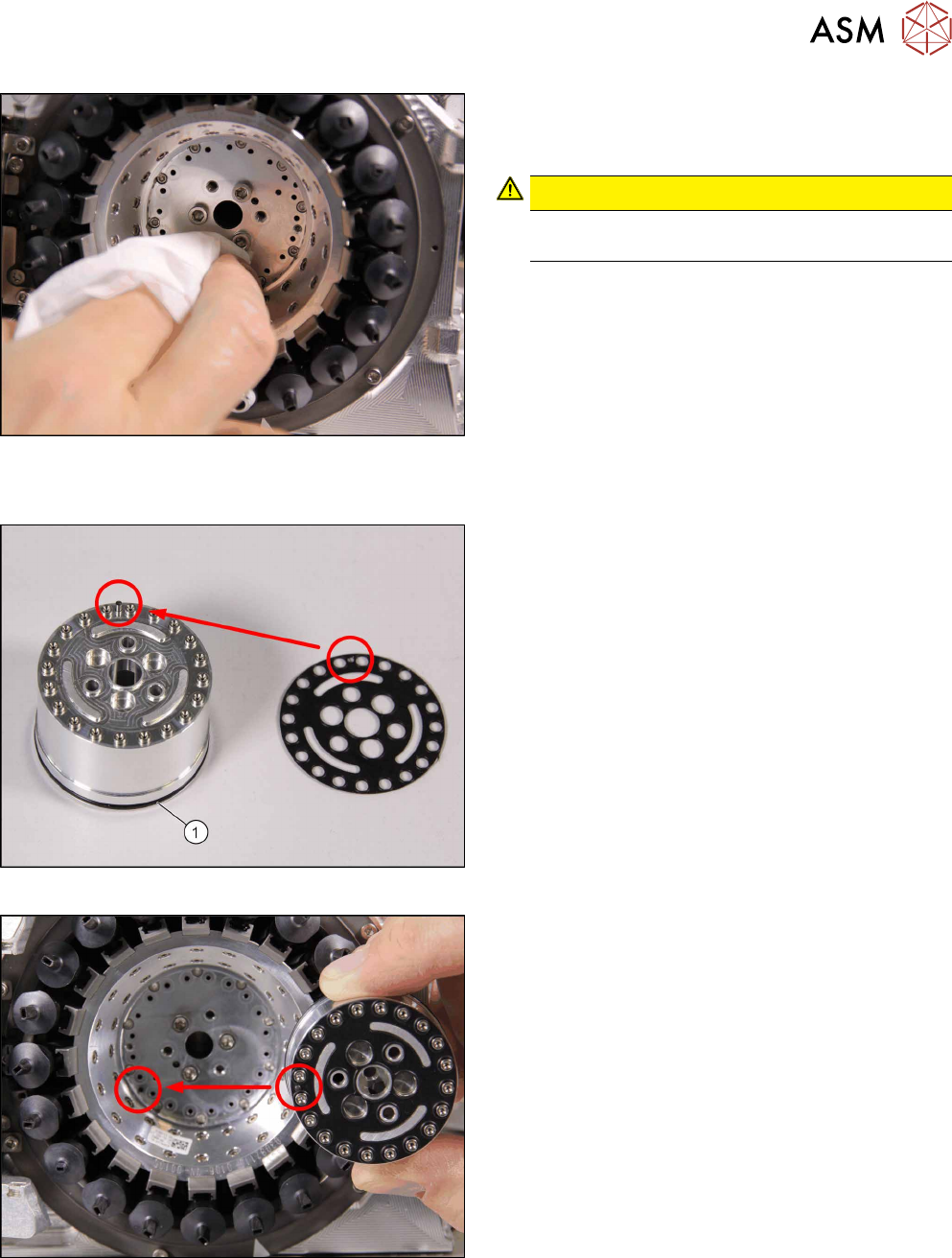

Abb.102: Reinigung
► Reinigen Sie den Sitz des Blendenrings mit
einem flusenfreien Reinigungstuch.
 VORSICHT!
Verwenden Sie für die Reinigung keine
Druckluft!
.
Einbau
Abb.103: O‑Ring und Dichtscheibe
► Ist der O‑Ring(1) beschädigt, ersetzen Sie die-
sen durch einen neuen O‑Ring.
► Legen Sie die Dichtscheibe in der richtigen Posi-
tion auf den Blendenring. Alle Öffnungen müssen
übereinander liegen.
Abb.104: Blendenring einsetzen
► Stecken Sie den Blendenring und die Dichtschei-
be lagerichtig mit der Verstiftung in den Sternträ-
ger ein.
7 Haltekreis, Blendenring und Schalldämpfer
7.1 Haltekreis/Blendenring tauschen
66 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018

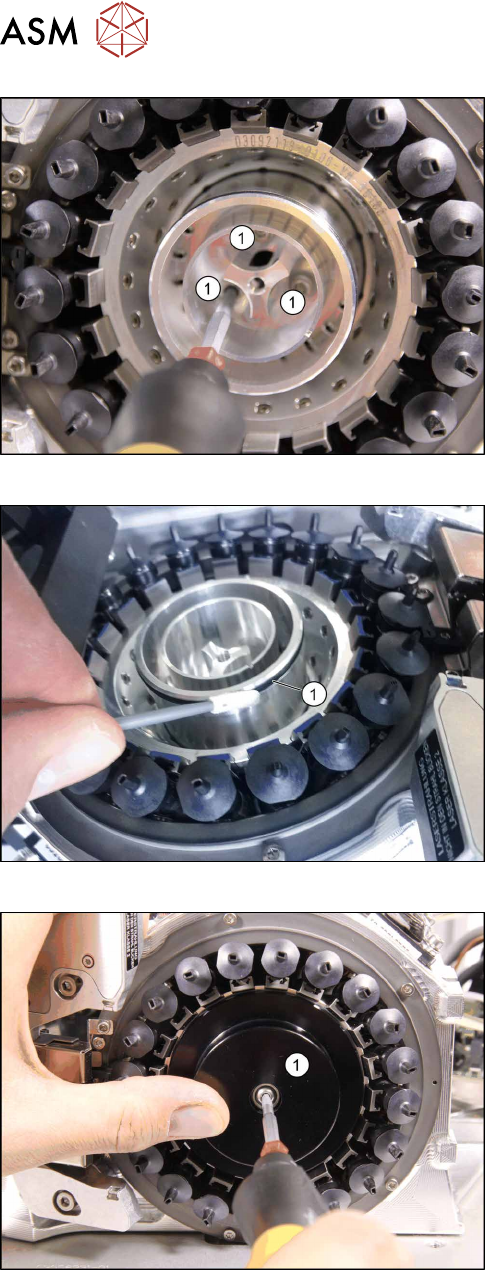

Abb.105: Haltekreis/Blendenring befestigen
► Nur Venturibetrieb mit Haltekreis: Fixieren Sie
den Haltekreis mit den drei Befestigungsschrau-
ben. Ziehen Sie die Schrauben mit einem Dreh-
moment von 0,25Nm an.
► Nur Vakuumpumpenbetrieb mit Blendenring:
Fixieren Sie den Blendenring mit den drei Befes-
tigungsschrauben. Ziehen Sie die Schrauben mit
einem Drehmoment von 1,3Nm an.
Abb.106: O‑Ring fetten
► Fetten Sie den O‑Ring. Verwenden Sie dazu ein
mit "Isoflex Topas 5051 50ml (grün)" benetztes
Reinigungsstäbchen.
Abb.107: Deckel montieren
► Nur Venturibetrieb:
Montieren Sie den Schalldämpfer. Ziehen Sie die
Befestigungsschraube des Schalldämpfers nur
handfest an.
► Nur Vakuumpumpenbetrieb:
Montieren Sie den Deckel. Ziehen Sie die Befes-
tigungsschraube des Deckels nur handfest an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
