7 Haltekreis, Blendenring und Schalldämpfer
7.1 Haltekreis/Blendenring tauschen
66 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
Abb.105: Haltekreis/Blendenring befestigen
► Nur Venturibetrieb mit Haltekreis: Fixieren Sie
den Haltekreis mit den drei Befestigungsschrau-
ben. Ziehen Sie die Schrauben mit einem Dreh-
moment von 0,25Nm an.
► Nur Vakuumpumpenbetrieb mit Blendenring:
Fixieren Sie den Blendenring mit den drei Befes-
tigungsschrauben. Ziehen Sie die Schrauben mit
einem Drehmoment von 1,3Nm an.
Abb.106: O‑Ring fetten
► Fetten Sie den O‑Ring. Verwenden Sie dazu ein
mit "Isoflex Topas 5051 50ml (grün)" benetztes
Reinigungsstäbchen.
Abb.107: Deckel montieren
► Nur Venturibetrieb:
Montieren Sie den Schalldämpfer. Ziehen Sie die
Befestigungsschraube des Schalldämpfers nur
handfest an.
► Nur Vakuumpumpenbetrieb:
Montieren Sie den Deckel. Ziehen Sie die Befes-
tigungsschraube des Deckels nur handfest an.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
7 Haltekreis, Blendenring und Schalldämpfer
7.2 Dichtscheibe am Blendenring/Haltekreis tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 67
7.2 Dichtscheibe am Blendenring/Haltekreis tauschen
Teile
●
Dichtscheibe:
Vakuumbetrieb (Blendenring): Dichtscheibe für SIPLACE C&P20P [03105638-xx]
Druckluftbetrieb (Haltekreis): Dichtscheibe für SIPLACE C&P20 [03005120-xx]
●
O-Ring:
Vakuumbetrieb (Blendenring): O-Ring 40x1,5 [03006234-xx]
Druckluftbetrieb (Haltekreis): O-Ring 50x1,5 [03046689-xx]
Aus- und Einbau
► Der Aus- und Einbau erfolgt analog zum Haltekreis/Blendenring. Lesen Sie dazu den Ab-
schnitt 7.1 "Haltekreis/Blendenring tauschen" [}61].
7 Haltekreis, Blendenring und Schalldämpfer
7.3 Schalldämpfer tauschen (nur Venturibetrieb)
68 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
7.3 Schalldämpfer tauschen (nur Venturibetrieb)
Teile
●
Schalldämpfer [03043707-xx]
Übersicht

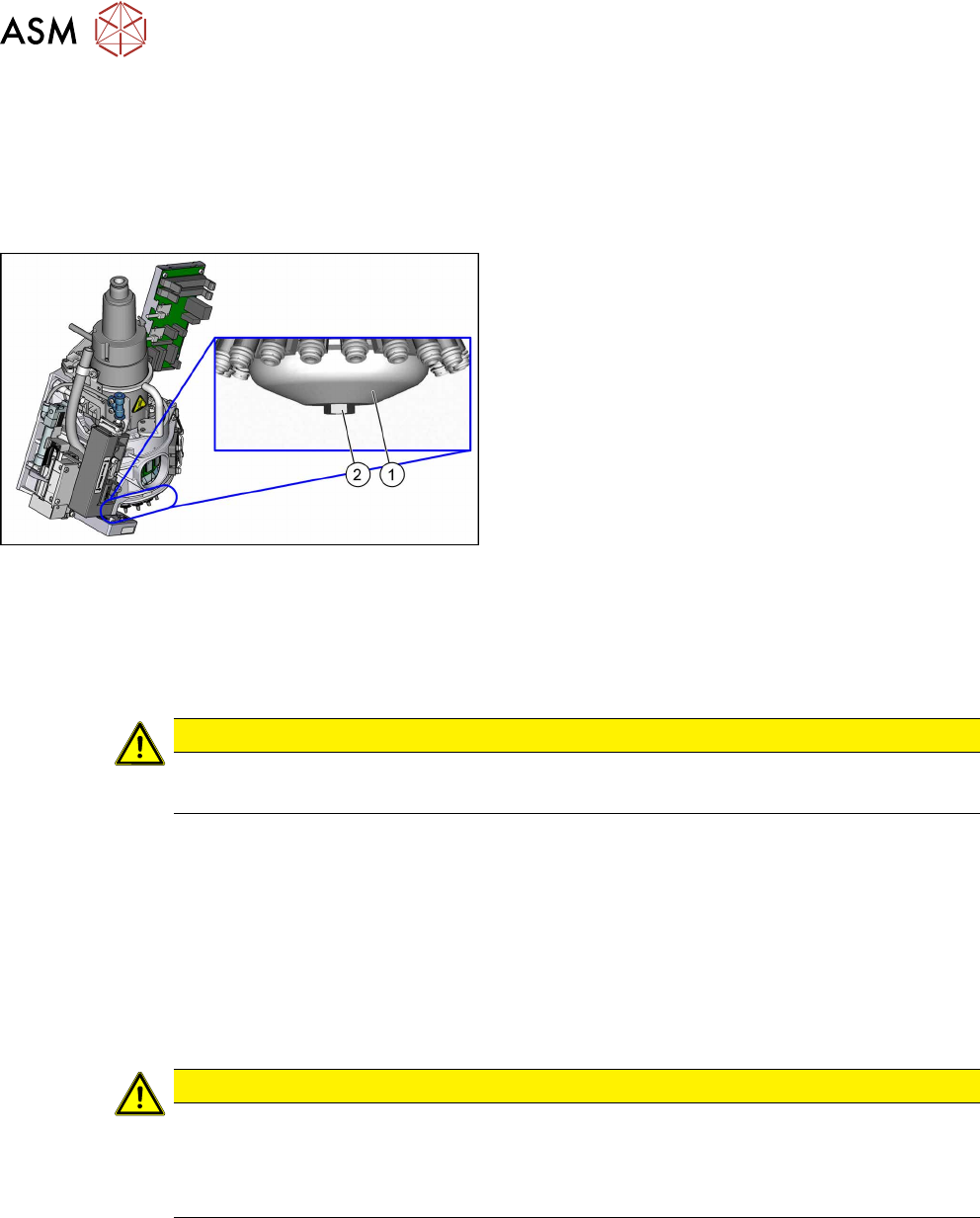

Abb.108: Schalldämpfer
1. Schalldämpfer am Haltekreis
2. Befestigungsschraube
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
VORSICHT
Kamera
► Achten Sie darauf, die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
► Entfernen Sie die Befestigungsschraube des Schalldämpfers.
► Hebeln Sie den Schalldämpfer vorsichtig heraus.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Drücken Sie den neuen Schalldämpfer vorsichtig auf den Haltekreis.
► Schrauben Sie die Befestigungsschraube des Schalldämpfers mit der Hand vorsichtig
handfest an.
