7 Haltekreis, Blendenring und Schalldämpfer
7.3 Schalldämpfer tauschen (nur Venturibetrieb)
68 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
7.3 Schalldämpfer tauschen (nur Venturibetrieb)
Teile
●
Schalldämpfer [03043707-xx]
Übersicht
Abb.108: Schalldämpfer
1. Schalldämpfer am Haltekreis
2. Befestigungsschraube
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
VORSICHT
Kamera
► Achten Sie darauf, die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
► Entfernen Sie die Befestigungsschraube des Schalldämpfers.
► Hebeln Sie den Schalldämpfer vorsichtig heraus.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Drücken Sie den neuen Schalldämpfer vorsichtig auf den Haltekreis.
► Schrauben Sie die Befestigungsschraube des Schalldämpfers mit der Hand vorsichtig
handfest an.
7 Haltekreis, Blendenring und Schalldämpfer
7.4 Platine Vakuumsensor Haltekreis SIPLACE C&P20P
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 69
7.4 Platine Vakuumsensor Haltekreis SIPLACE C&P20P
Die Platine "Vakuumsensor Haltekreis SIPLACE C&P20P" [03095143‑xx] ist an SIPLACE
C&P20P- und C&P20M2-Köpfen verbaut.

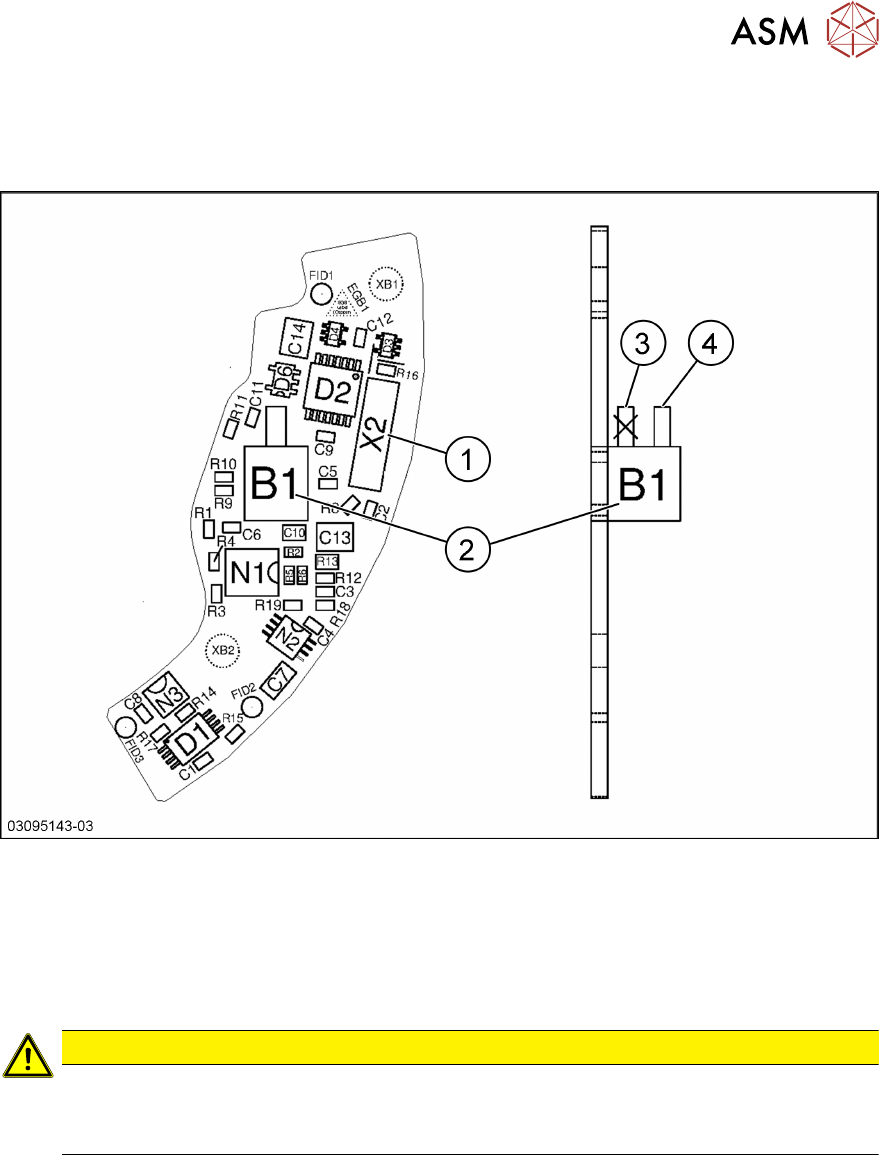

Abb.109: Platine Vakuumsensor Haltekreis SIPLACE C&P20P [03095143‑xx]
1 Stecker X2 (zum Zwischenverteiler) 2 Drucksensor (Haltekreis/Blendenring)
3 Unterer Schlauchanschluss am Druck-
sensor
→ Nicht verwenden!
4 Oberer Schlauchanschluss am Druck-
sensor
VORSICHT
Nur den oberen Schlauchanschluss verwenden
Der untere Schlauchanschluss(3) direkt über der Platine muss frei bleiben.
► Verwenden Sie ausschließlich den oberen Schlauchanschluss(4).
