8 Rückholeinheit und Rückholzylinder
8.3 Mitnehmerhebel tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 75
8.3 Mitnehmerhebel tauschen
Teile
●
Mitnehmerhebel [03007700‑xx]
Übersicht

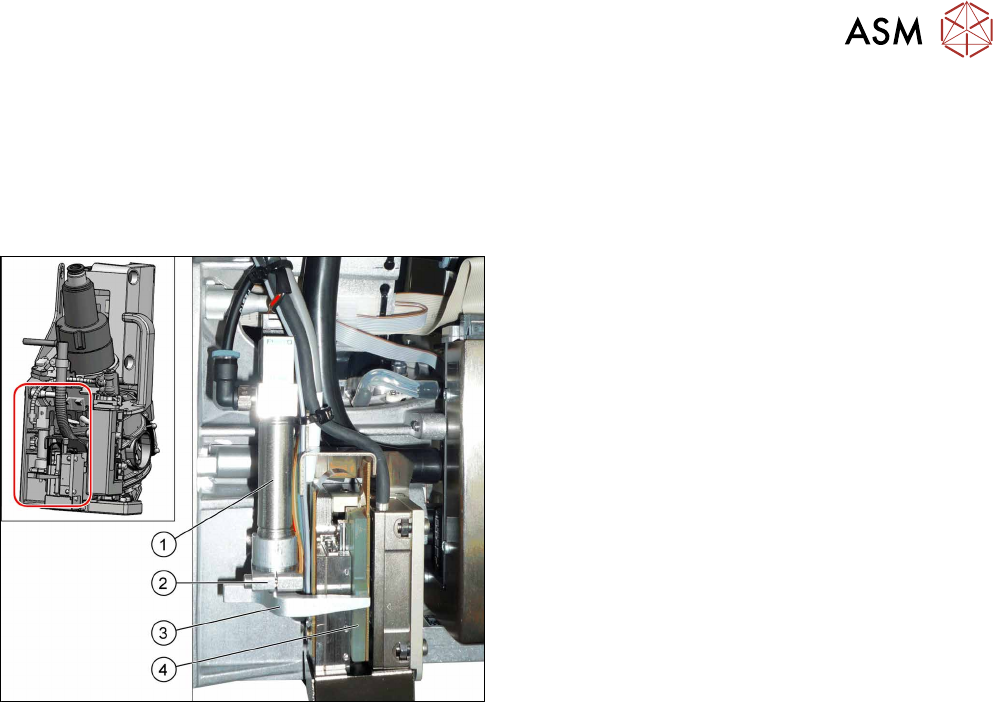

Abb.117: Übersicht Rückholeinheit am Kopf
1. Rückholzylinder
2. Aufnahme Rückholzylinder
3. Mitnehmerhebel für Z-Achse
4. Läufer am Z-Motor
Die Rückholeinheit ist an der Z‑Achse montiert und hat
die Aufgabe, bei unerwarteten Ereignissen (z.B
Stromausfall oder beim Ausschalten der Maschine) die
Z‑Achse in einen sicheren Bereich zu fahren und
damit vor Beschädigungen zu schützen.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
► Für den Tausch des Mitnehmerhebels muss die Rückholeinheit nicht demontiert werden.
Trotzdem kann es für eine bessere Zugänglichkeit sinnvoll sein.
8.1 "Rückholeinheit tauschen" [}71]
► Entfernen Sie die Befestigungsschraube des Mitnehmerhebels.
8 Rückholeinheit und Rückholzylinder
8.3 Mitnehmerhebel tauschen
76 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
Einbau
► Stecken Sie den Mitnehmerhebel ganz auf den Stift des Rückholzylinders und ziehen Sie die
Befestigungsschraube mit einem Drehmoment von 1,15 Nm fest.
Achten Sie darauf, dass der Rückholzylinder, die Aufnahme und der Mitnehmerhebel parallel
sind.
► Wenn Sie die Rückholeinheit demontiert haben, dann verfahren Sie für den weiteren Einbau
wie dort beschrieben (siehe 8.1 "Rückholeinheit tauschen" [}71]).
Ansonsten führen Sie noch folgende Schritte aus:
Abb.118: Kontrollen
► Führen Sie folgende Kontrollen durch:
●
Der Mitnehmerhebel muss an der Z-Achse anlie-
gen.
●
Kontrollieren Sie, dass sich der Stern drehen
lässt.
●
Kontrollieren Sie den Abstand(A) zwischen Mit-
nehmerhebel(1) und dem Läufer(2) des Z-
Motors. Der Abstand muss beim Hochdrücken
der Z-Achse ca. 0,5mm betragen.
► Gehen Sie bei Problemen die vorhergehenden
Schritte noch einmal durch.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
9 Zwischenverteiler
9.1 Platine Zwischenverteiler tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 77
9 Zwischenverteiler
9.1 Platine Zwischenverteiler tauschen
Teile
●
Für SIPLACE C&P20P: Platine Zwischenverteiler komplett SIPLACE C&P20P
[03110751Sxx]
●
Für SIPLACE C&P20M2: Platine Zwischenverteiler komplett SIPLACE C&P20M2
[03124689Sxx]
Übersicht
Abb.119: Übersicht Zwischenverteiler 1
1. Platine Zwischenverteiler komplett SIPLACE
C&P20P [03110751‑xx]
2. Vier Befestigungsbolzen
Abb.120: Übersicht Zwischenverteiler 2
Platine Zwischenverteiler komplett SIPLACE C&P20P
[03110751‑xx]
Vorbereitung
► Diese Arbeit kann grundsätzlich auch in der Maschine erfolgen, aber für einen besseren
Zugang kann es sinnvoll sein den Kopf aus der Maschine auszubauen.
Für den Aus- und Einbau des Bestückkopfes lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie in diesem Fall den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass außerhalb der Maschine die BE-Sensorschutzkappe aufgesteckt ist.
