8 Rückholeinheit und Rückholzylinder
8.3 Mitnehmerhebel tauschen
76 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
Einbau
► Stecken Sie den Mitnehmerhebel ganz auf den Stift des Rückholzylinders und ziehen Sie die
Befestigungsschraube mit einem Drehmoment von 1,15 Nm fest.
Achten Sie darauf, dass der Rückholzylinder, die Aufnahme und der Mitnehmerhebel parallel
sind.
► Wenn Sie die Rückholeinheit demontiert haben, dann verfahren Sie für den weiteren Einbau
wie dort beschrieben (siehe 8.1 "Rückholeinheit tauschen" [}71]).
Ansonsten führen Sie noch folgende Schritte aus:

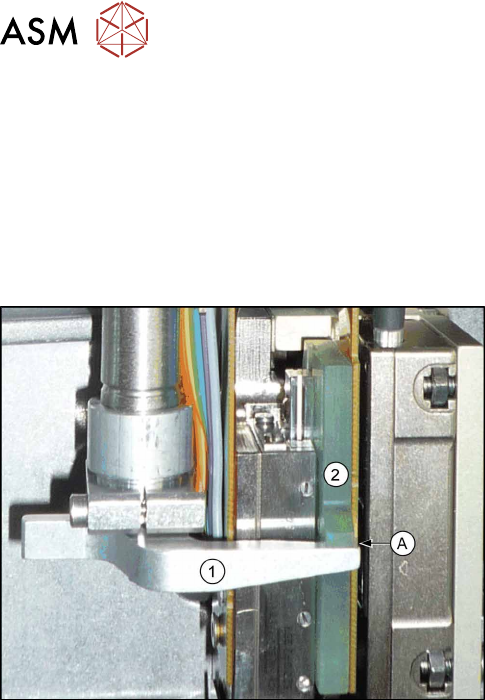

Abb.118: Kontrollen
► Führen Sie folgende Kontrollen durch:
●
Der Mitnehmerhebel muss an der Z-Achse anlie-
gen.
●
Kontrollieren Sie, dass sich der Stern drehen
lässt.
●
Kontrollieren Sie den Abstand(A) zwischen Mit-
nehmerhebel(1) und dem Läufer(2) des Z-
Motors. Der Abstand muss beim Hochdrücken
der Z-Achse ca. 0,5mm betragen.
► Gehen Sie bei Problemen die vorhergehenden
Schritte noch einmal durch.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
9 Zwischenverteiler
9.1 Platine Zwischenverteiler tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 77
9 Zwischenverteiler
9.1 Platine Zwischenverteiler tauschen
Teile
●
Für SIPLACE C&P20P: Platine Zwischenverteiler komplett SIPLACE C&P20P
[03110751Sxx]
●
Für SIPLACE C&P20M2: Platine Zwischenverteiler komplett SIPLACE C&P20M2
[03124689Sxx]
Übersicht

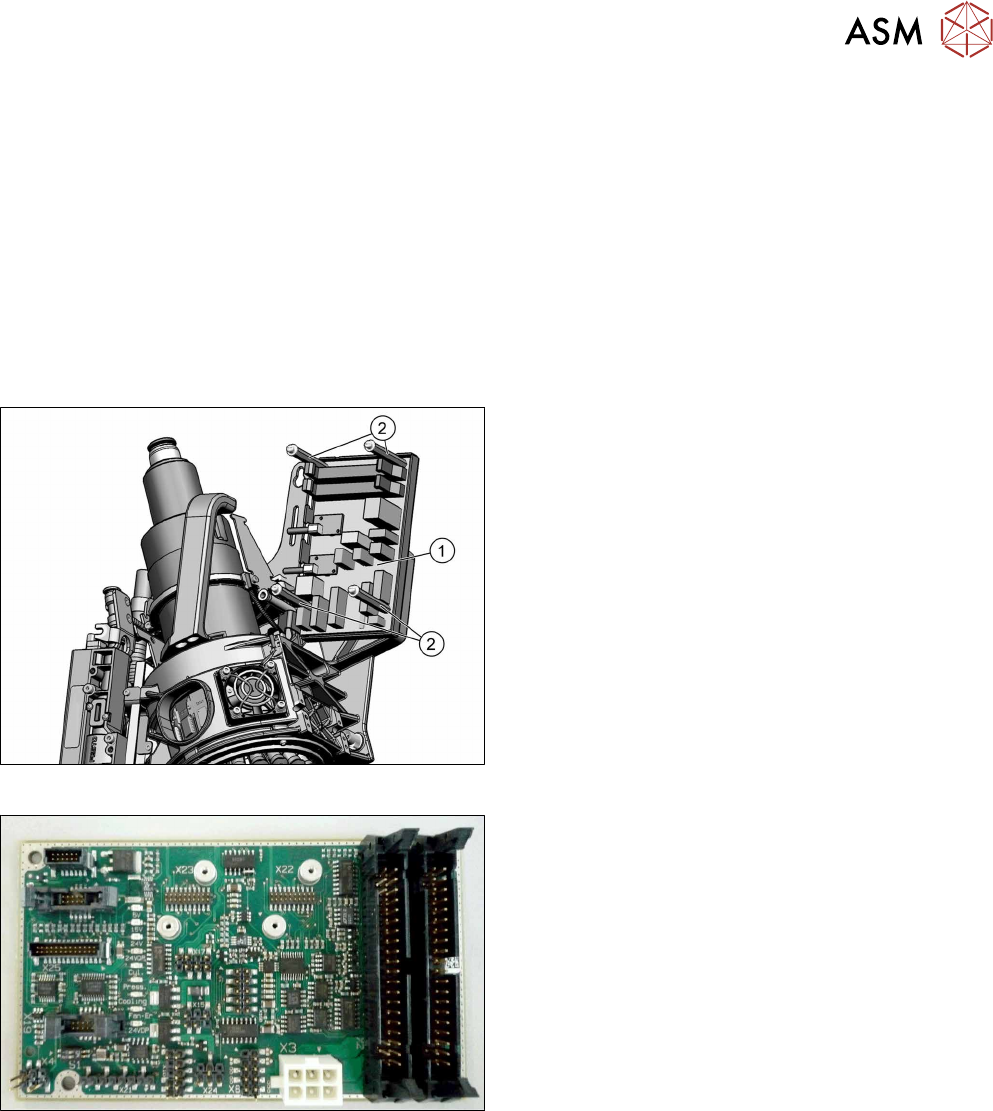

Abb.119: Übersicht Zwischenverteiler 1
1. Platine Zwischenverteiler komplett SIPLACE
C&P20P [03110751‑xx]
2. Vier Befestigungsbolzen
Abb.120: Übersicht Zwischenverteiler 2
Platine Zwischenverteiler komplett SIPLACE C&P20P
[03110751‑xx]
Vorbereitung
► Diese Arbeit kann grundsätzlich auch in der Maschine erfolgen, aber für einen besseren
Zugang kann es sinnvoll sein den Kopf aus der Maschine auszubauen.
Für den Aus- und Einbau des Bestückkopfes lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie in diesem Fall den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass außerhalb der Maschine die BE-Sensorschutzkappe aufgesteckt ist.
9 Zwischenverteiler
9.1 Platine Zwischenverteiler tauschen
78 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
Ausbau

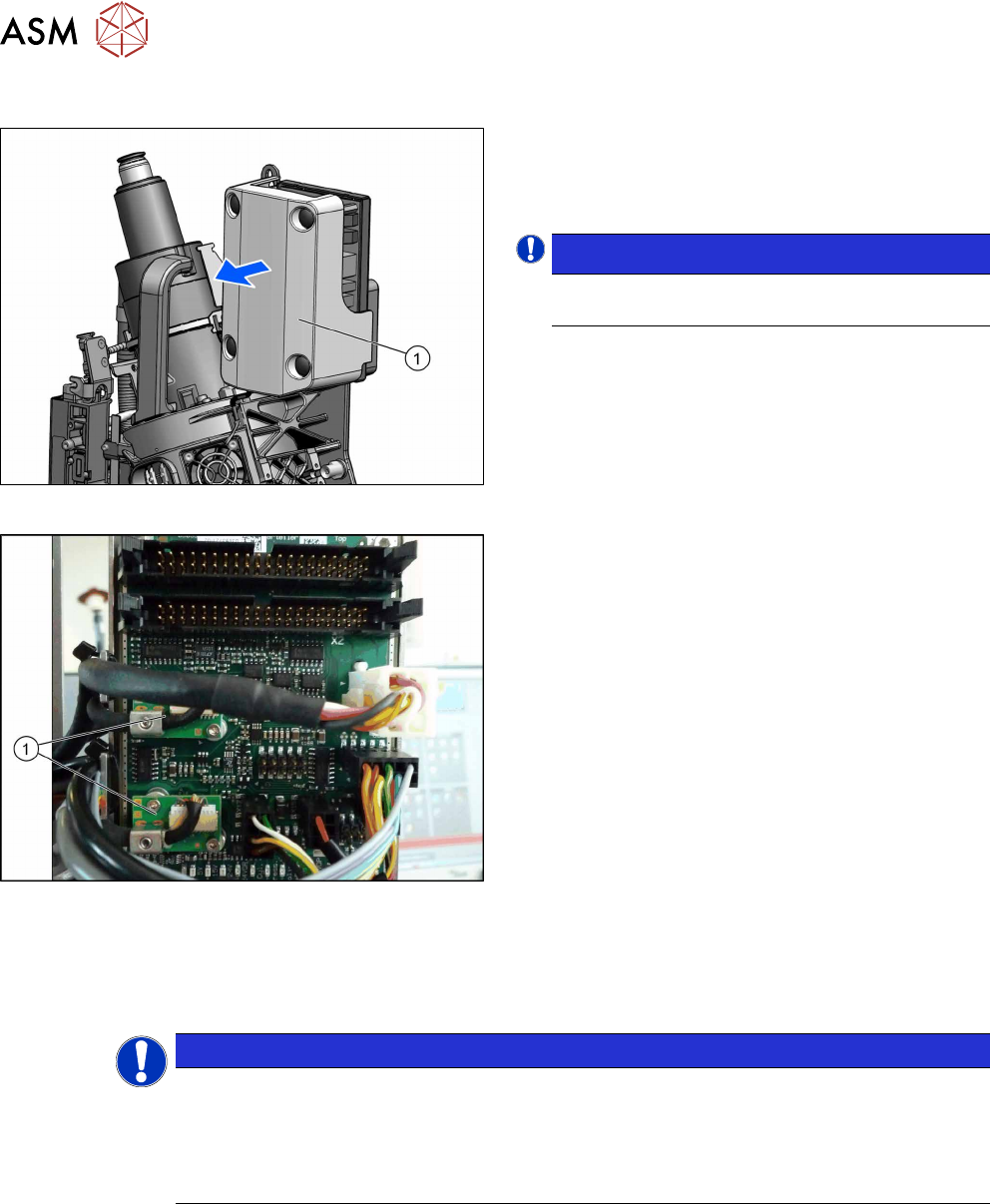

Abb.121: Abdeckung abziehen
► Ziehen Sie die Abdeckung(1) vom Zwischenver-
teiler ab.
Die Abdeckung ist mit vier Druckknöpfen auf den
Stehbolzen befestigt.
 HINWEIS!
Ältere Köpfe haben diese Abdeckung evtl. noch
nicht.
.
Abb.122: Platine Zwischenverteiler demontieren
► Stecken Sie alle elektrischen Verbindungen ab.
Markieren Sie sich deren Positionen um diese
später wieder eindeutig zuordnen zu können.
Achten Sie dabei besonders darauf die beiden
Platinenstecker(1) nicht zu vertauschen.
► Entfernen Sie die vier Befestigungsschrauben
des Zwischenverteilers und nehmen Sie den Zwi-
schenverteiler ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
HINWEIS
Einbauhinweise
Die Maschinendaten müssen auf das EPROM übertragen werden!
► Übertragen Sie die Maschinendaten der Station auf den Zwischenverteiler. Lesen Sie
hierzu den Abschnitt 11.3 "Übertragen der kopfspezifischen Daten (ab
SW701)" [}86].
