9 Zwischenverteiler 9.1 Platine Zwischenverteiler tauschen 80 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
9 Zwischenverteiler
9.1 Platine Zwischenverteiler tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 79
9.1.1 Platine Zwischenverteiler SIPLACE C&P20P [03110751‑xx]

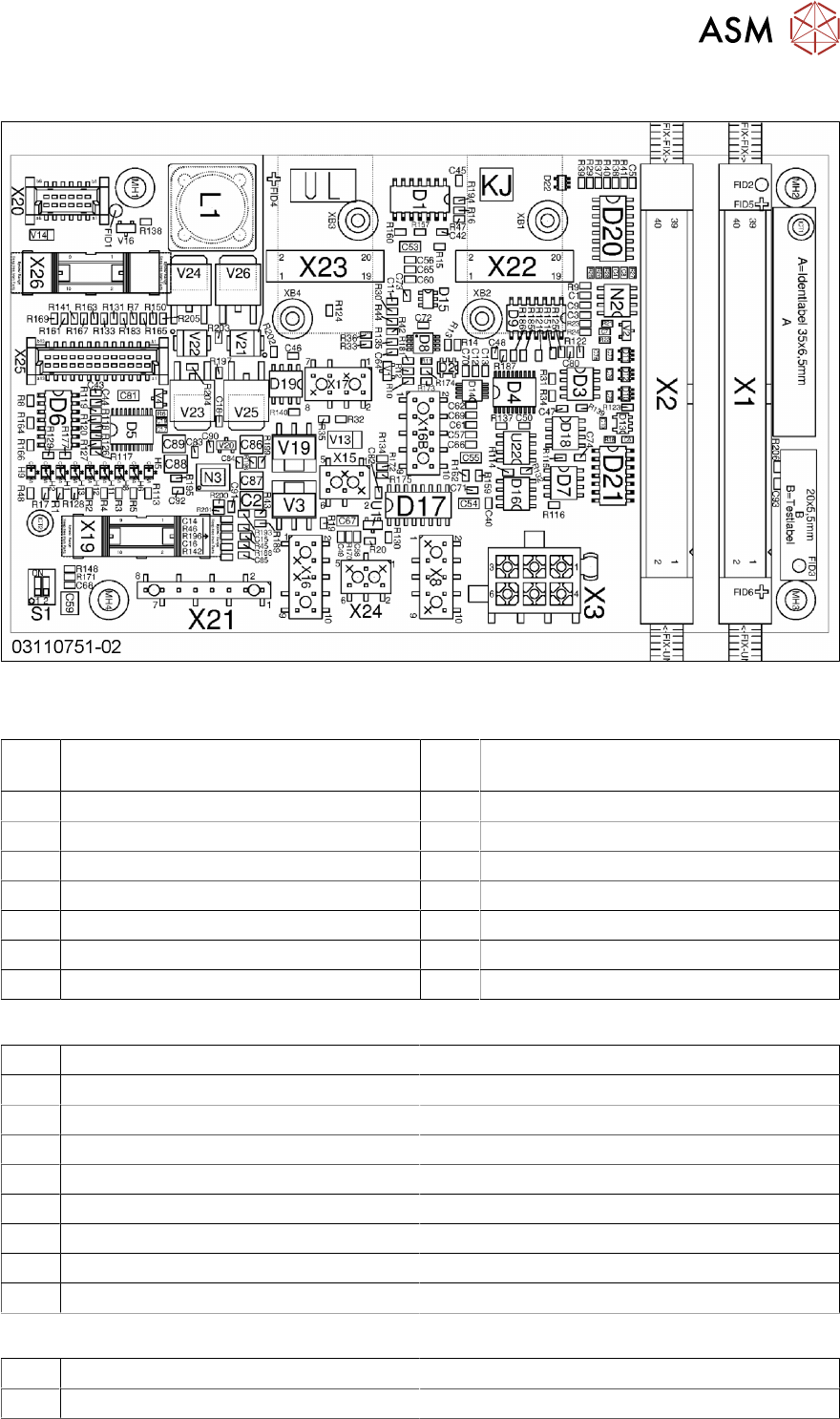

Abb.123: Platine Zwischenverteiler SIPLACE C&P20P
Stecker
X1,
X2
Flachbandkabel zum Kopfadapter X3 Stromversorgung Sternmotor
X8 Stromversorgung Z-Achse X15 Ventil Rückholeinheit
X16 CAN-Bus X16b CAN-Bus
X17 Z-Achse Lichtschranke unten X19 Platine Vakuumsensor Haltekreis
X20 Stromversorgung ED-Verteiler X21 Diagnose-Stecker
X22 Inkremental Stern X23 Inkremental Z-Achse
X24 Lüfter X25 Digitales Druckregelventil
X26 BE-Sensor
LEDs
H1 Lüfter Gelb
H2 Lüfter Fehler Rot
H5 +5 V Grün
H6 +15 V Grün
H8 +24 V Grün
H9 Fehler 24 V DP Rot
H11 24 V DP ON Gelb
H12 Rückholzylinder ON Gelb
H13 Status Druckregelventil gelb
DIP-Schalter
S1 DP Power ON 1-4 OFF
S1 Z unten Test 2-3 OFF
9 Zwischenverteiler
9.1 Platine Zwischenverteiler tauschen
80 Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018
10 Sonstiges
10.1 Griff tauschen
Serviceanleitung SIPLACE SpeedStar (C&P20 P / C&P20 M2) 03/2018 81
10 Sonstiges
10.1 Griff tauschen
Teile
●
Kopf-Griff SIPLACE C&P20P/M2 [03139524‑xx]
Übersicht

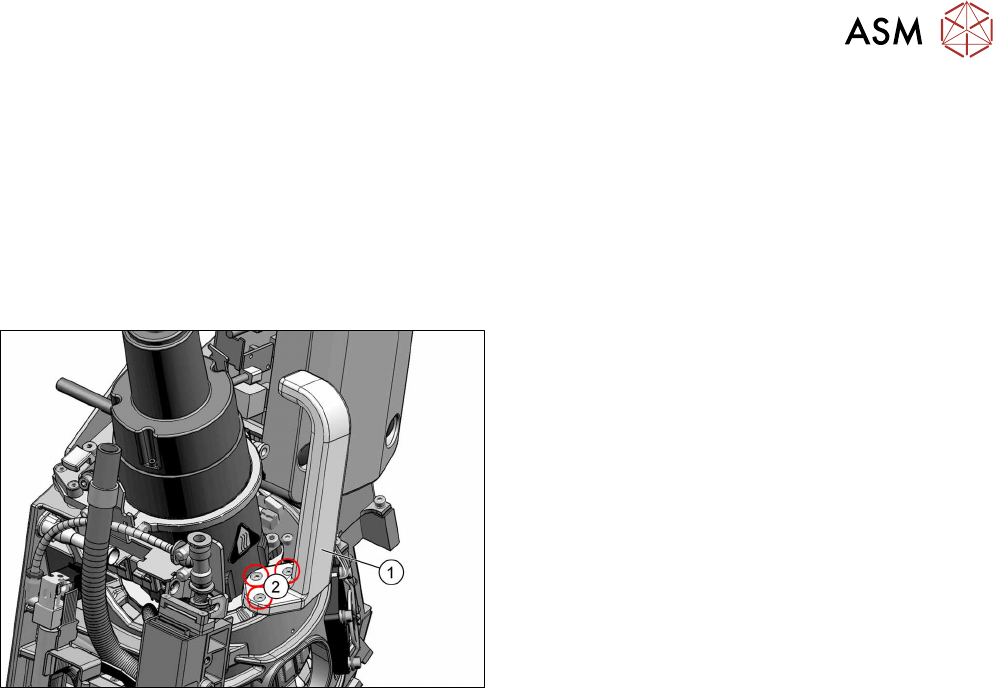

Abb.124: Kopf-Griff SIPLACE C&P20 P/M2 [03139524 xx]
1. Kopf-Griff SIPLACE C&P20P/M2 [03139524‑xx]
2. Drei Befestigungsschrauben für den Griff
(Innensechskant ISO4762M3x12)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
Ausbau
► Entfernen Sie die drei Befestigungsschrauben und nehmen Sie den Griff ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
