Einsetzen der Kameras 1
: Fixieren Sie die Zwischenplatte für Marke (Art.Nr.: 03022077-xx) mit zwei Gewindestifte DIN
913 - M 6 x 50-ST (Art. Nr.: 03005958-)
1
Die Markenplatte ist sehr schwer! 1
1
: Setzen Sie auf die Zwischenplatte die Grundplatte der IC-Kamera und schrauben Sie diese mit
mit zwei Schrauben DIN912-M6 x 35-8.8 (Art.Nr.: 00845062-) an.
: Ersetzen Sie die Gewindestifte DIN 913 - M 6 x 50-ST durch Schauben DIN912-M6 x 35-8.8
(Art.Nr.: 00845062-xx).
1

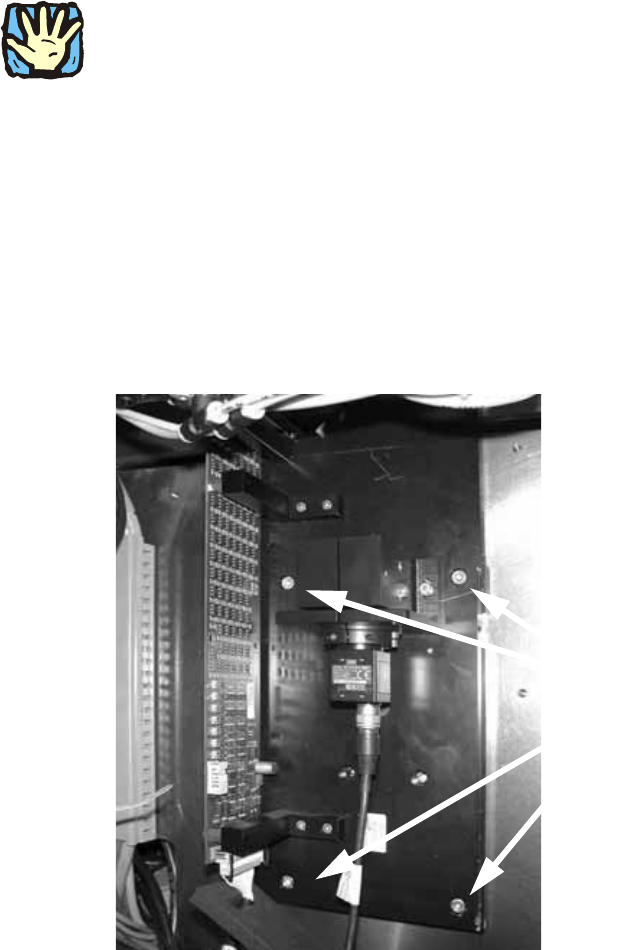

: Schrauben Sie auf die Zwischenplatte die Grundplatte der IC-Kamera mit vier Schrauben
(Schrauben für die Befestigung der Kamera: DIN912-M6 x 35-8.8, Art.Nr.: 00845062-xx).
Nehmen Sie die oberen Schraubenlöcher.
1
1
1
1
1
1
4 Schrauben
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
17
: Setzen Sie das Untergestell der IC-Kamera auf die Grundplatte. Diese wird unten eingerastet.
1
1
: Prüfen Sie die horizontale Ausrichtung der Kamera mit der Maschinen-Wasserwaage.
: Kleben Sie den Warnaufkleber Kopf-Crash-Gefahr so auf den Kamerakörper der IC-Kamera
(falls er nicht schon darauf klebt).
1
1
: Setzen Sie dann vorsichtig den Kamerakörper auf das Untergestell.
