1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
20
1.4.6 Tauschen des Bestückkopfs
1
Tragen Sie während der gesamten Arbeit am Bestückkopf und an den Servos das EGB-Armband!1
1
1
Der Umbau kann am bequemsten von den Stellplätzen 2 und 4 aus gemacht werden. 1
1
1

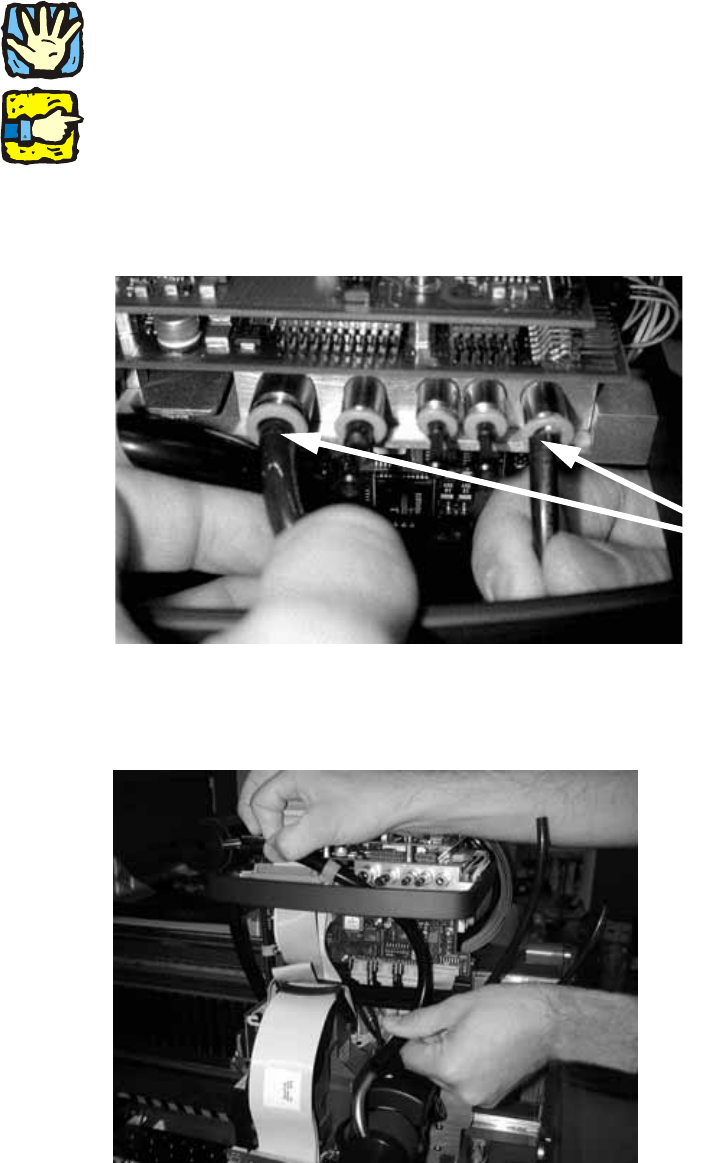

: Ziehen Sie diese zwei Schläuche ab:
1
1
: Ziehen Sie den Schlauch oben und unten ab.
1
1
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
21
: Ziehen Sie den Stopfen am Abluftdämpfer ab.
1
1

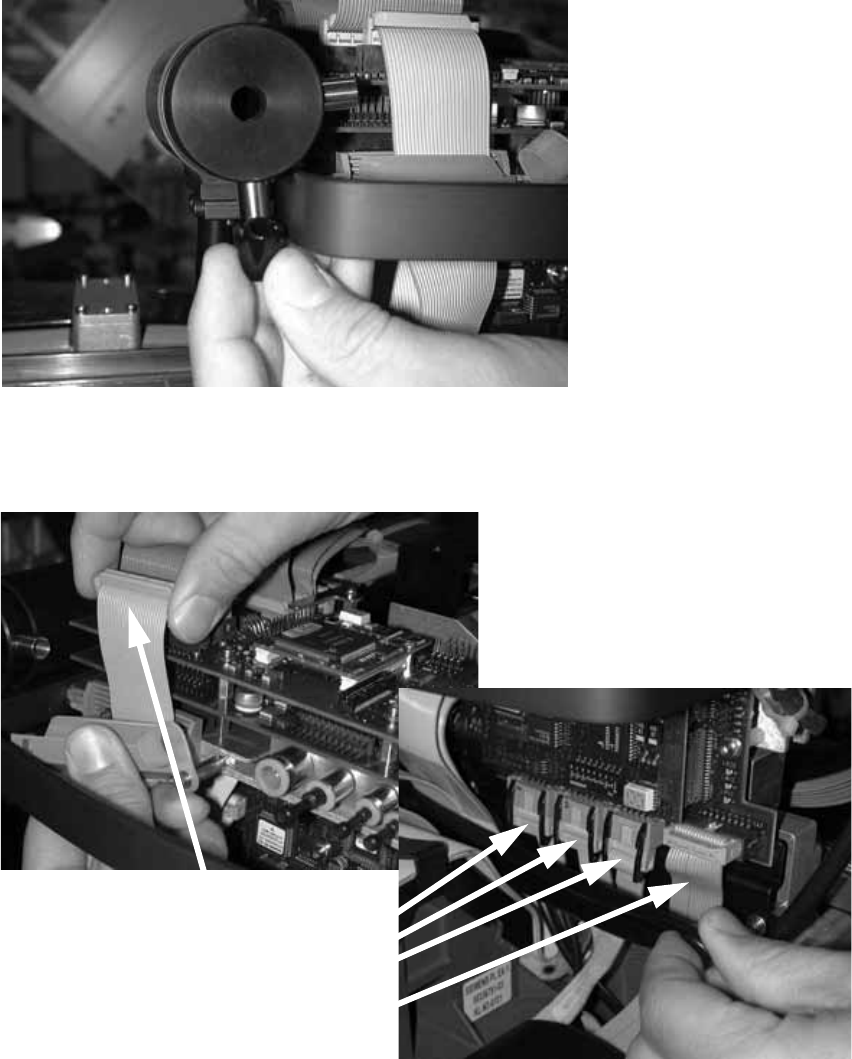

: Lösen Sie das Kamerakabel und die vier anderen Kabel auf dem Foto unten.
1
1
: Nehmen Sie die Zugentlastung über den Kabeln ab, indem Sie den Druckknopf lösen.
1
