1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie Ausgabe 05/2006 24 : Legen Sie die Schablone T winhead auf die Kopf befestigungsplatte. Entfern en Sie überflüssig…
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
23

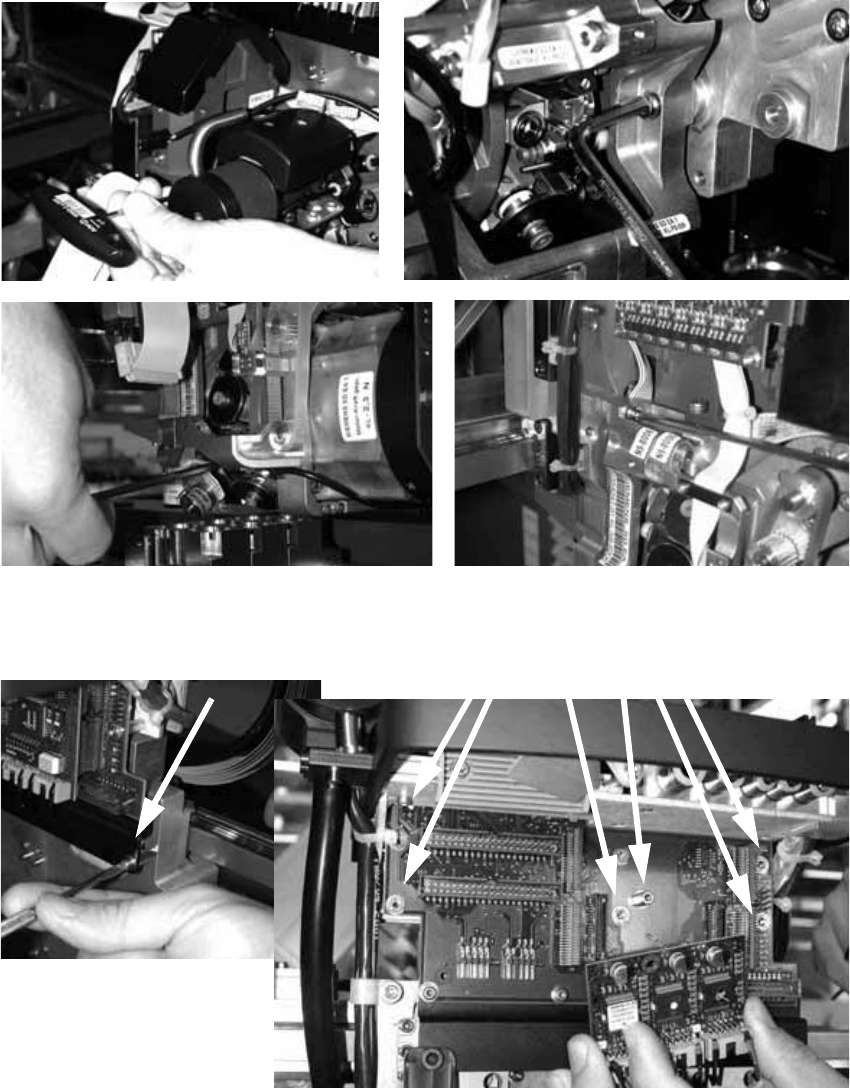

: Lösen Sie die vier Schrauben, mit denen der Bestückkopf befestigt ist.
Bei den Schrauben zwei und drei sollten Sie vorher eine Pinole entnehmen, um die Schrauben
besser zu erreichen.
1
: Lösen Sie die Schrauben der Leiste unter der Kopfadapterplatine und die Schrauben der Kopf-
adapterplatine und nehmen Sie die große und die kleine Platine ab.
1
1
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
24

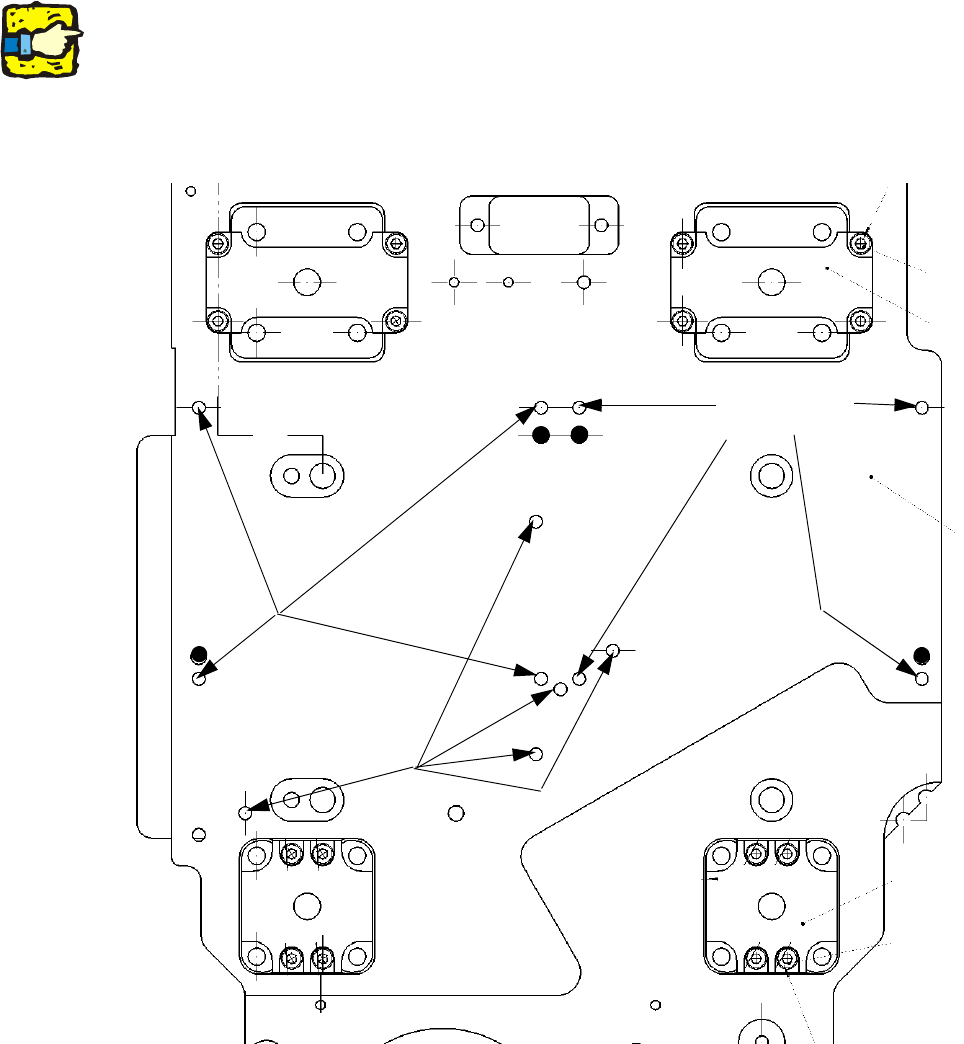

: Legen Sie die Schablone Twinhead auf die Kopfbefestigungsplatte.
Entfernen Sie überflüssige und ergänzen Sie notwendige Schrauben:
Befestigungsschrauben: 8x DIN 912 - M4 x 14-8.8, Art.Nr.: 00095021-01,
Abdichtschrauben: 5x DIN 913 - M4 x 6-ST, Art.Nr.: 00309422-01.
Falsche Verschraubung könnte den Kühlluftfluss des X-Motors stören.
1
1
1
Verwenden Sie nur das Standard-Werkzeug!
Achten Sie auf die richtigen Schraubenlängen! ! Die Längen sind bei C&P-Köpfen und beim Twin-
head unterschiedlich.
Bei falschen Schrauben besteht Gefahr der Zerstörung der Gewinde der Kopfplatte.
Anzugsdrehmoment der Befestigungsschrauben: 2,7 Nm. 1
1
1
Abdichtung
Kopfplatte
Befestigung
Modul 2
Befestigung
Modul 1
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
25
: Bevor Sie die Platine einbauen, stellen Sie alle Schalter auf OFF.
1
1
: Stecken Sie dei Kopfadapterplatine von unten in die Kopfinterface-Platine (03000902-xx) und
schrauben diese mit den vier Schrauben an.
1
1
