1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
28

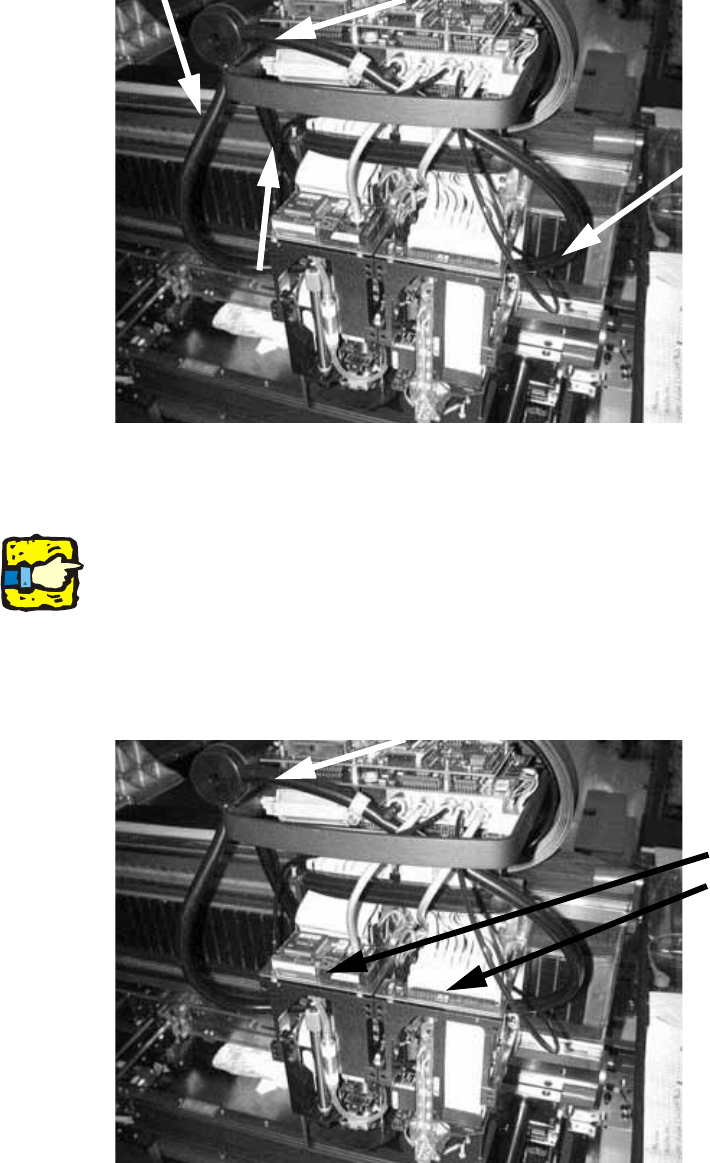

: Stecken Sie die Abluftschläuche an.
1
1
: Stecken Sie die TQM 167 - Module auf die Kopf – Hauptplatine.
1
1
1
Dieser Punkt gilt nur wenn der DLM 2 Bestückkopf mit einem 8 bit Kopfprozessor ausgerüstet war.
Auf dem Kopfinterface befindet sich dann kein TQM 167 - Modul. 1
Eine Umrüstung des Kopfinterface ist hier nicht vorgesehen ! 1
Auf beide Segmente des Twin Head, müssen jeweils ein TQM Modul ( Art. 03003536 S 02 ) auf
die Kopf – Hauptplatine gesteckt werden ( siehe auch TI 44D05045). 1
1
1
TQM-Module
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
29

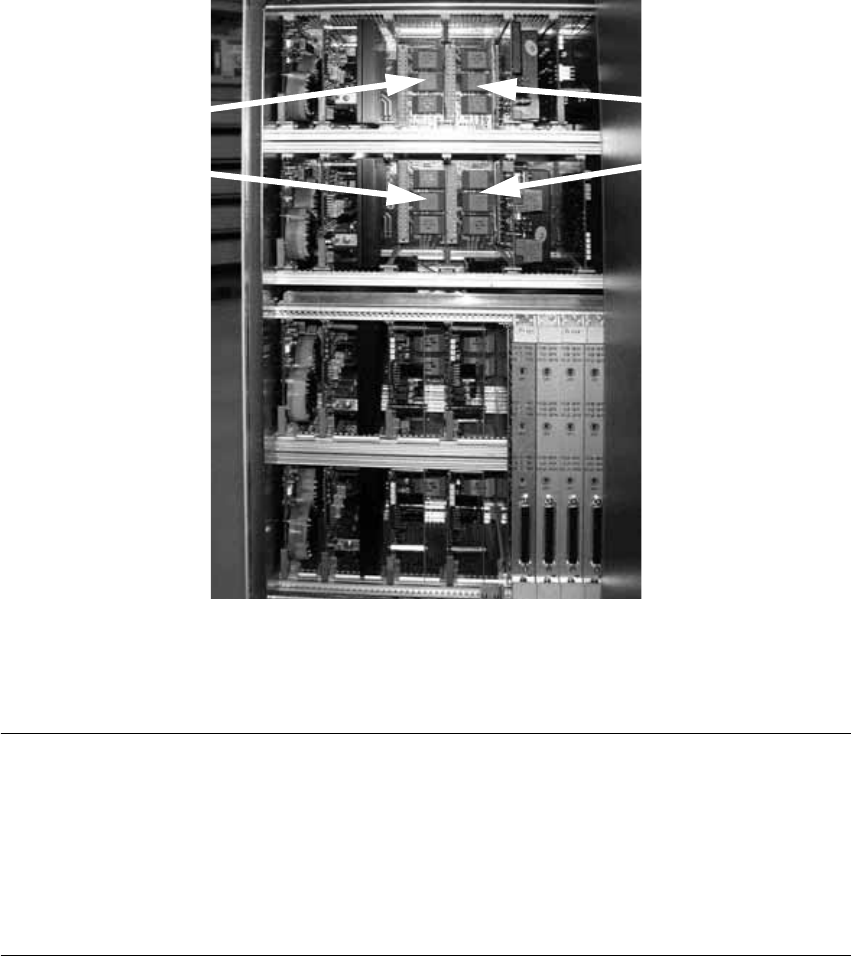

1.4.7 Tausch der Servokarten
: Öffnen Sie die Tür des Servoeinschubs mit dem Maschinenschlüssel.
: Ziehen Sie die Servokarten A 9, A 11 und A 15 (siehe Belegungsplan an der Türrückseite) her-
aus.
Es ist sinnvoll, die Servokarten zu beschriften, um sie nicht zu verwechseln.
1
1
: Stecken Sie die entsprechenden anderen Servokarten und zusätzlich A 13 in den Einschub.
HINWEIS: 1
Ab SW-Version 505 kann der C&P-Kopf auch an Portal 2 montiert werden. In diesem Fall muß
beim Rücktausch auf Twinhead die folgende Belegung der Servokarten beachtet werden: 1
1
1
A10 A12
A14 A16
A 9
A 11
A 15
A 13
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
30
: Stellen Sie an der Vision Control Unit die DIP-Schalter laut folgender Tabelle ein:
1
: Kontrollieren Sie, ob der CAN-Bus-Stecker und die Flachband-Kabel des Kamera-Anschlus-
ses angesteckt sind.
1
1.4.8 Konfiguration des Twinhead im SITEST
Detaillierte Anweisungen zur Konfiguration des Bestückkopfs finden Sie in der Online-Hilfe des
SITEST unter Einstellungen / Einstellungen für den Twinhead. 1
Vision Control Unit
CAN-Bus Stecker
Kamera-Kabel
