1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie Ausgabe 05/2006 38 : Nehmen Sie die Markenplatte ab, falls vo rhanden. 1 Die Marken platte ist sehr schwer! 1 1 : …
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
37
: Nehmen Sie den Kamerakörper der IC-Kamera ab.

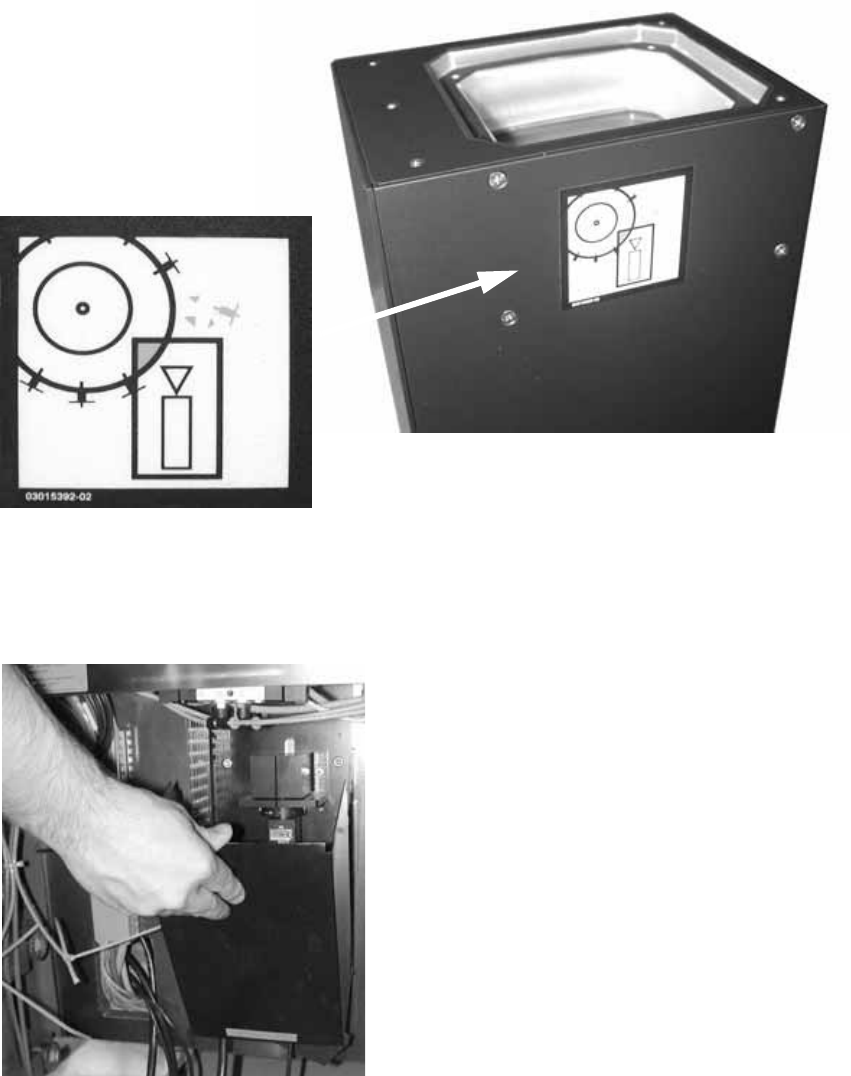

: Kleben Sie den Warnaufkleber Kopf-Crash-Gefahr so auf den Kamerakörper der IC-Kamera
(falls er nicht schon darauf klebt).
1
1
: Nehmen Sie das Untergestell der IC-Kamera von der Grundplatte ab, indem Sie es oben weg-
klappen und dann nach oben abziehen.
1
1
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
38
: Nehmen Sie die Markenplatte ab, falls vorhanden.
1
Die Markenplatte ist sehr schwer! 1
1
: Ziehen Sie die Kabel der IC-Kamera aus den Anschlüssen an der Grundplatte.
: Schieben Sie die Kabel in das Maschinengestell, um sie vor Beschädigung zu schützen.
: Lösen Sie die vier Schrauben (M6) der Grundplatte der IC-Kamera und nehmen Sie sie ab.
1
: Die Demontage der FC-Kamera erfolgt auf die gleiche Weise, falls vorhanden.
: Montieren Sie vorsichtig die Verlängerung des Pipettenwechslers.
Die Verlängerung ist bruchempfindlich!
1
4 Schrauben
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
39
: Montieren Sie die Verlängerung des Pipettenwechslers auf der Innenseite des Bestückauto-
maten.
1
1
: Bauen Sie die Abfrage des Abwurfbehälters Twinhead ab und verlegen Sie sie zum neuen Ab-
wurfbehälter C&P-Kopf.
: Bauen Sie die Abfrage an den Träger des neuen Abwurfbehälters.
1
1
: Setzen Sie den / die Abwurfbehälter C&P.Kopf ein.
1
1
Abfrage wieder einbauen
Abfrage ausbauen
