1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie Ausgabe 05/2006 40 : S tecken Sie die Kabel und die Druckluft schlauch in die Pipettenwechsler C&P-Kop f ein. …
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
39
: Montieren Sie die Verlängerung des Pipettenwechslers auf der Innenseite des Bestückauto-
maten.
1
1
: Bauen Sie die Abfrage des Abwurfbehälters Twinhead ab und verlegen Sie sie zum neuen Ab-
wurfbehälter C&P-Kopf.
: Bauen Sie die Abfrage an den Träger des neuen Abwurfbehälters.
1
1
: Setzen Sie den / die Abwurfbehälter C&P.Kopf ein.
1
1
Abfrage wieder einbauen
Abfrage ausbauen
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
40
: Stecken Sie die Kabel und die Druckluftschlauch in die Pipettenwechsler C&P-Kopf ein.
1
1
: Setzen Sie die neuen Pipettenwechsler C&P-Kopf ein und schrauben Sie sie mit jeweils vier
Schrauben an.
1
1
Beim C&P 12-Bestückkopf kann optional noch ein dritter Pipettenwechsler auf dem gegenüber-
liegenden Förderbereich montiert werden. Der Einbau und Anschluss funktioniert analog. 1
1
1
1
1
1
Kabel
Druckluftanschluß
Pipettenwechsler C&P 12
Pipettenwechsler C&P 6
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
41

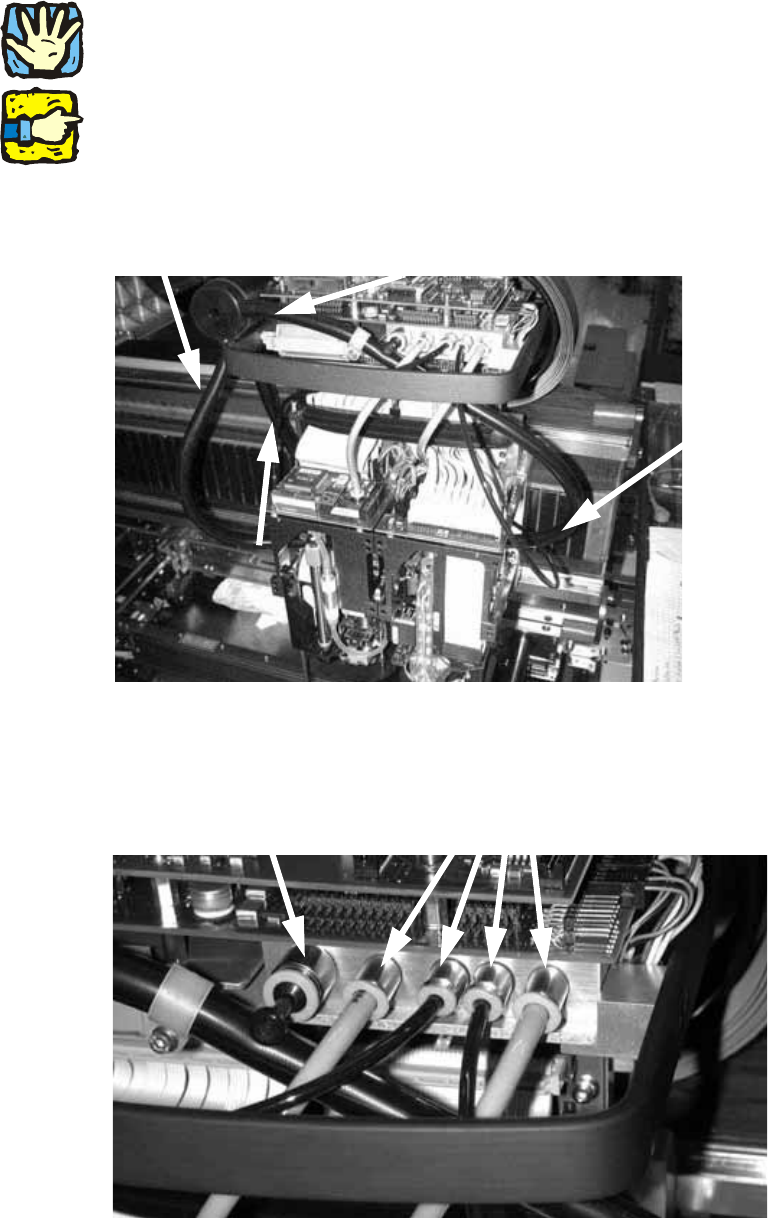

1.5.4 Tauschen des Bestückkopfs
1
Tragen Sie während der geamten Arbeit am Bestückkopf und an den Servos das EGB-Armband!1
1
1
Der Umbau kann am bequemsten von den Stellplätzen 2 und 4 aus gemacht werden. 1
1
1
: Stecken Sie die Abluftschläuche ab.
1
1
: Stecken Sie diese Schläuche und den Blindstopfen ab.
1
Blindstopfen
Schläuche
