Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanl eitung Head Reconfiguration Kits SIPLACE HF-Serie Ausgabe 05/2006 43 : Lösen Sie die jeweils vier Schrauben pro T w inhead-Modul und nehmen Sie beide Module ab. 1 …
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
42

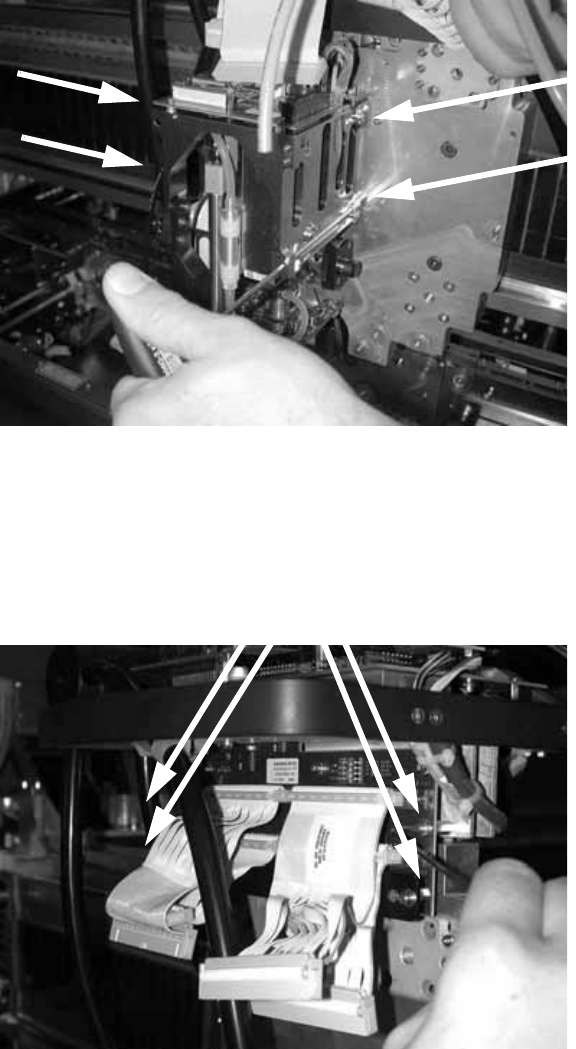

: Öffnen Sie den Bügel der Zugentlastung (Druckknopf).
1
1
: Schrauben Sie die ganze Zugentlastung ab.
1
: Stecken Sie die vier Flachbandkabel am Twinhead ab (Foto unten).
1
1
1
1
1
1
1
1
Stecker
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
43
: Lösen Sie die jeweils vier Schrauben pro Twinhead-Modul und nehmen Sie beide Module ab.
1
1

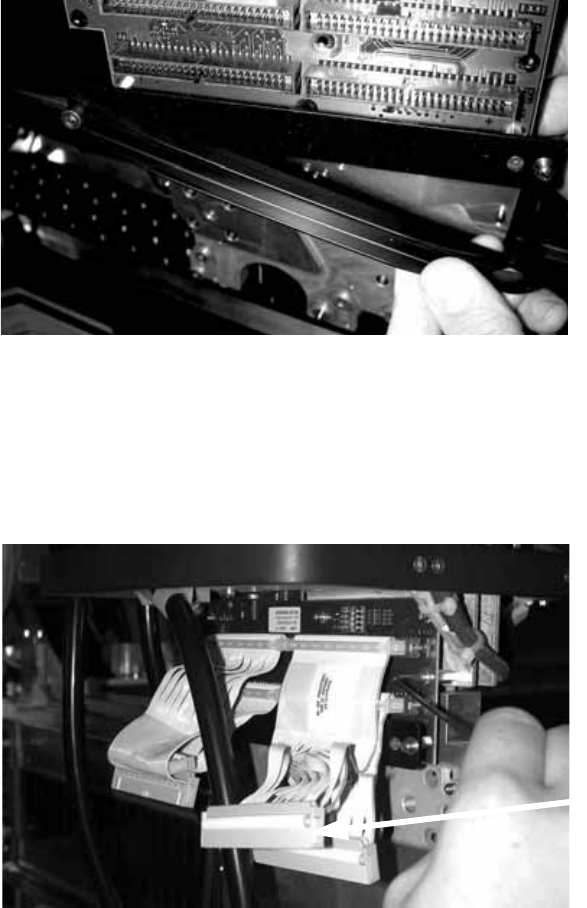

: Lösen Sie die vier Schrauben der Platine und nehmen Sie sie ab.
Verlieren Sie nicht die Unterlegscheiben!
1
1
1
1
Schrauben
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
44

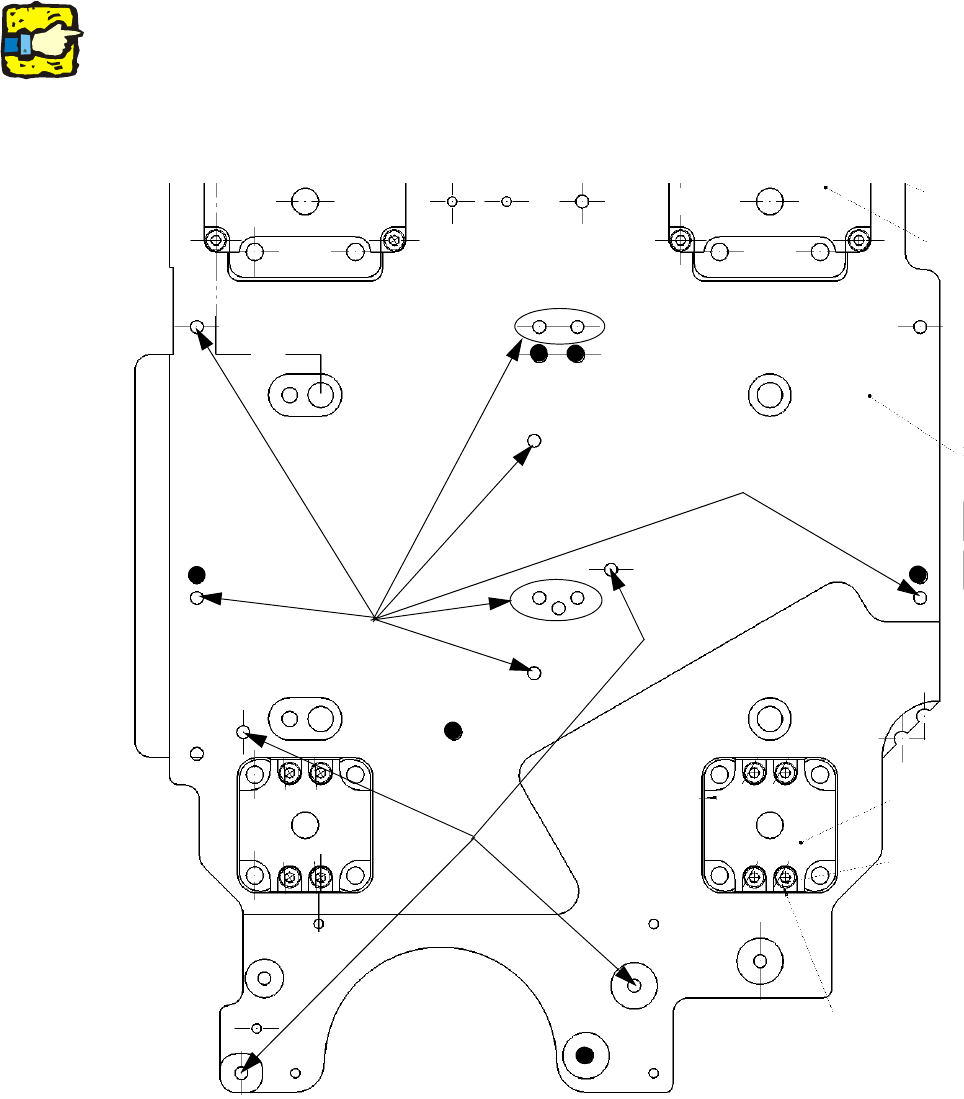

: Legen Sie die Schablone DLM-Kopf auf die Kopfbefestigungsplatte.
Entfernen Sie überflüssige und ergänzen Sie notwendige Schrauben:
Befestigungsschrauben: 4x DIN 912 - M4 x 18-8.8, Art.Nr.: 00095023-01,
Abdichtschrauben: 9x DIN 913 - M4 x 6-ST, Art.Nr.: 00309422-01.
Falsche Verschraubung könnte den Kühlluftfluss des X-Motors stören.
1
1
1
Verwenden Sie nur das Standard-Werkzeug!
Achten Sie auf die richtigen Schraubenlängen! Die Längen sind bei C&P-Köpfen und beim Twin-
head unterschiedlich.
Bei falschen Schrauben besteht Gefahr der Zerstörung der Gewinde der Kopfplatte.
Anzugsdrehmoment der Befestigungsschrauben: 2,7 Nm. 1
. 1
Abdichtung
Kopfplatte
Befestigung
C&P 6/12
