Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanl eitung Head Reconfiguration Kits SIPLACE HF-Serie Ausgabe 05/2006 49 : S tecken Sie die zwei S tecker an. 1 1 : Klipsen Sie den Druckknopf der Zu gentlastung auf. …
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
48
: Montieren und befestigen Sie den Bestückkopf mit vier Schrauben.
Achten Sie auf die richtigen Schraubenlängen!
Bei den Schrauben zwei und drei sollten Sie vorher eine Pinole entnehmen, um die Schrauben
besser zu erreichen.
1
1
: Stecken Sie den Stecker für die DP-Achse an.
1
1
Head Reconfiguration Kits SIPLACE HF-Serie 1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
49
: Stecken Sie die zwei Stecker an.
1
1
: Klipsen Sie den Druckknopf der Zugentlastung auf.
: Stecken Sie das Kamerakabel und die vier anderen Kabel auf dem Foto unten auf.
1
1 Nachrüstanleitung Head Reconfiguration Kits SIPLACE HF-Serie Head Reconfiguration Kits SIPLACE HF-Serie
Ausgabe 05/2006
50

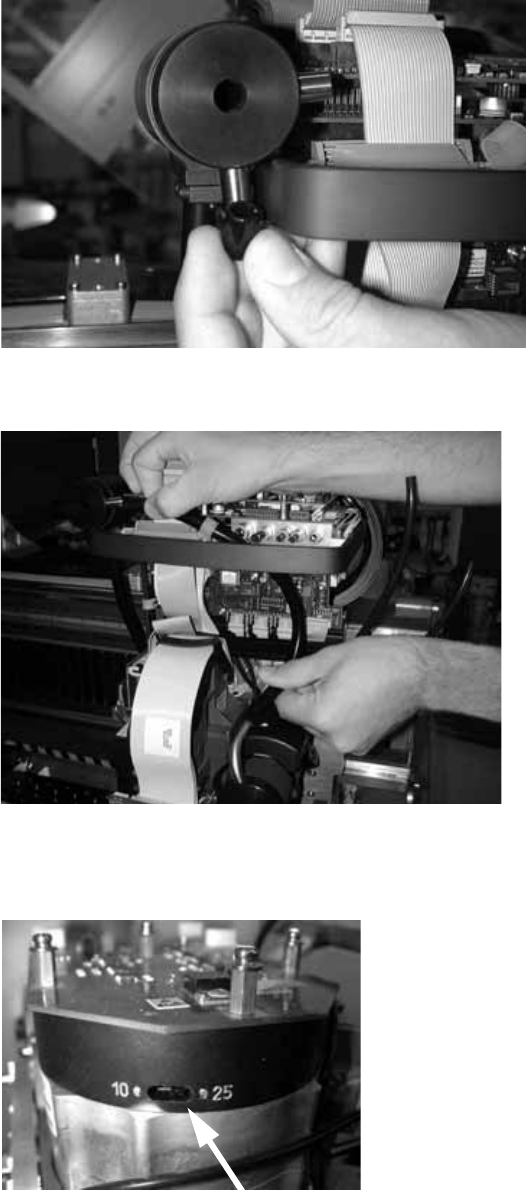

: Stecken Sie den Stopfen am Abluftdämpfer an.
1
: Stecken Sie den Schlauch oben und unten an.
1
: Stellen Sie den Schalter für die Stern-Auflösung auf 25.
Der Schalter befindet sich auf der Unterseite des Bestückkopfes.
1
