- 21 -

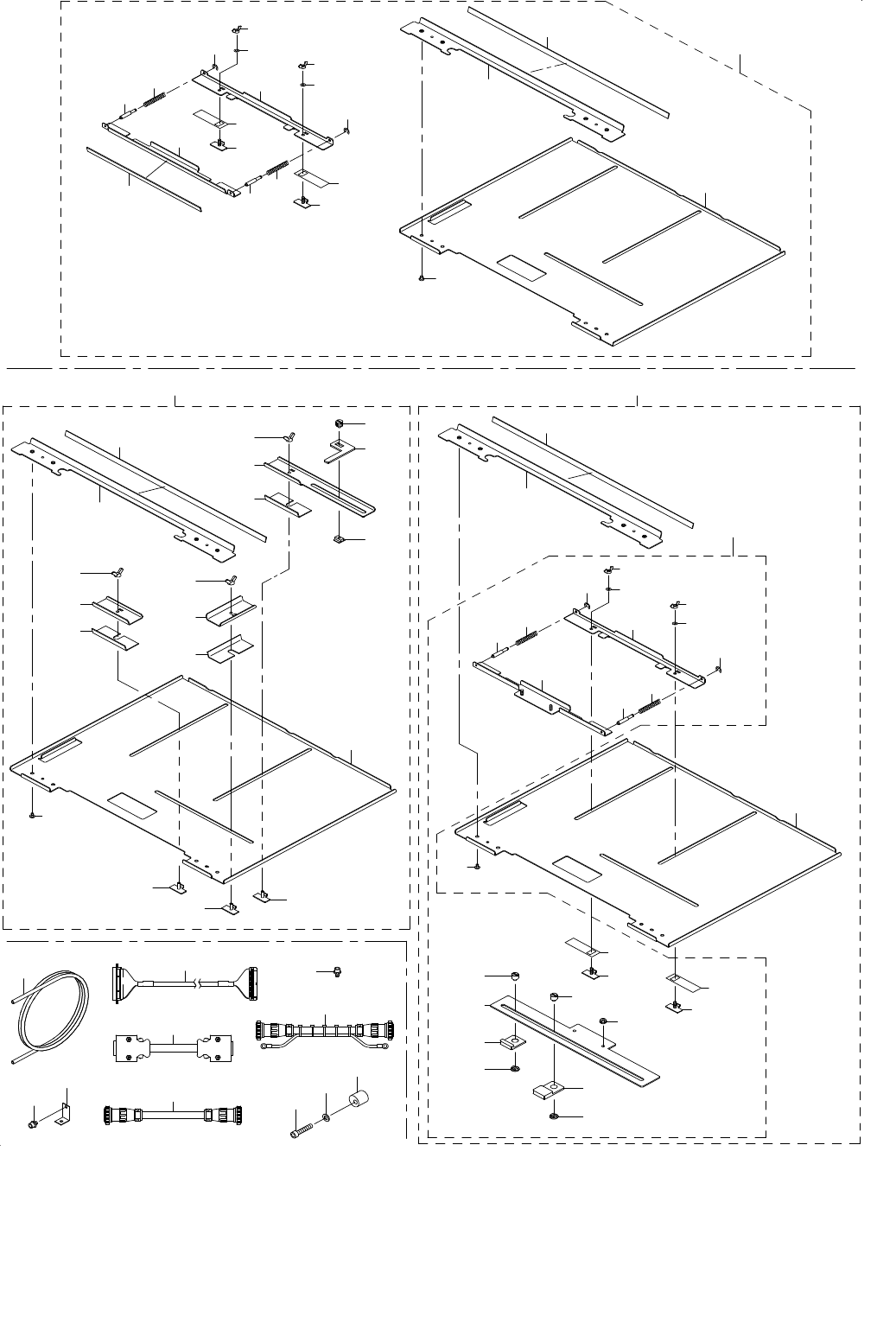

11. TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
15
4
5
6
7
8
9
8
9
10
11
12
13
11
12
13
14
14
10
2
3
1
23
21
22
20
33
18
36
22
20
21
23
24
25
26
27
30
29
28
17
31
34
35
37
38
40
41
40
41
45
42
46
44
42
46
44
43
45
47
48
49
50
50
51
51
52
43
16
19
57
63
62
56
54
53
55
61
58
59
60
32
39
- 22 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR 5DNR ５ ＤＮＲ 用
#03....FOR 5DNX ５ ＤＮＸ 用
#04....EXCEPT EN ＥＮ を除く
#05....FOR EN ＥＮ 用
#06....FOR 5DNX(EN) ５ ＤＮＸ（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-50174 TRAY UNIT(ST)
トレイユニット（ＳＴ）
1
2 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
3 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
4 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(4)
5 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
6 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
7 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
8 E1573-726-000 TRAY CLAMP SH
トレイクランプＳＨ
(2)
9 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプＳＰ ４Ｎ
(2)
10 RE-0200000-K0 E-RING
Ｅ形止め輪 ２
(2)
11 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(2)
12 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(2)
13 NM-9030001-SC NUT
蝶ナット
(2)
14 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
15 400-48961 TRAY BASE
トレイベース
(1)
16
#01
400-50175 TRAY UNIT(A)
トレイユニット（Ａ）
1
17 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
18 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
19 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(4)
20 E1576-726-000 TRAY HOLDER(A)
トレイホルダ（Ａ）
(2)
21 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(2)
22 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(2)
23 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ３Ｘ０．５ １種
(2)
24 E1578-726-000 TRAY HOLDER S
トレイホルダＳ
(1)
25 E1577-726-000 TRAY HOLDER SHEET
トレイホルダシート
(1)
26 E1579-726-000 SIDE HOLDER
サイドホルダ
(1)
27 E1580-726-000 TRAY HOLDER NUT
トレイホルダナット
(1)
28 E1581-726-000 TRAY HOLDER NOB
トレイホルダノブ
(1)
29 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(1)
30 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ３Ｘ０．５ １種
(1)
31 400-48961 TRAY BASE
トレーベース
(1)
32
#01
400-51150 2INCH TRAY UNIT
２インチトレイユニット
1
33 400-48961 TRAY BASE
トレイベース
(1)
34 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
35 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
36 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝４
(4)
37 400-51151 2INCH TRAY ADAPTER
２インチトレイアダプター
(1)
38 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
39 400-48980 TRAY CLAMP
トレイクランプ
(1)
40 E1573-726-000 TRAY CLAMP SH
トレイクランプＳＨ
(2)
41 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプＳＰ ４Ｎ
(2)
42 E1575-726-000 HOLDER SD PLATE B
ホルダＳＤプレートＢ
(2)
43 E1582-726-000 HOLDER SHEET
ホルダＳＤプレートＢ
(2)
44 NM-9030001-SC WING NUT M3X0.5 TYPE1
蝶ナット Ｍ３Ｘ０．５ １種
(2)
45 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(2)
46 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(2)
47 400-48981 TRAY CLAMP PL
トレイクランプ ＰＬ
(1)
48 400-48982 TRAY CLAMP A
トレイクランプ Ａ
(1)
49 400-48983 TRAY CLAMP B
トレイクランプ Ｂ
(1)
50 400-48984 TRAY CLAMP NUT
トレイクランプナット
(2)
51 400-48985 TRAY CLAMP NOB
トレイクランプノブ
(2)
52 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
(2)
53
#06
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
1
54 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス青
5
55 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
1
56
#02
E9455-723-0A0 I/F CABLE ASM
Ｉ／Ｆケーブル組
1
57
#03
400-96157 MTC/MTS I/F CABLE ASM
ＭＴＣ／ＭＴＳ Ｉ／Ｆケーブル組
1
58 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
59 SM-6052002-TN BOLT
六角穴ボルト
1
60 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
1
61 400-49283 FIX Y 5S
ＦＩＸ Ｙ ５Ｓ
1
62
#04
E9454-723-AA0 AC CABLE ASM(CE)
ＡＣケーブル組（ＣＥ）
1
63
#05
400-49752 AC PWR CABLE(TR5CE) ASM
ＡＣ ＰＷＲケーブル（ＴＲ５ＣＥ）組
1
- 23 -
12. STACKER UNIT
スタッカユニット
1
2
40
4
4
5
5
6
6
7
7
45
9
9
10
11
12
13
12
13
14
15
15
18
19
19
16
19
20
34
25
21
21
22
22
24
17
23
24
23
26
27
28
29
30
31
32
5
26
26
5
26
8
21
12
16
13
21
12
13
9
32
32
33
35
35
36
37
32
42
62
58
58
42
62
41
41
49
48
57
65
42
62
39
42
62
49
48
45
57
57
48
49
65
45
47
65
57
48
49
46
55
52
56
55
54
50
55
51
51
68
66
60
53
60
59
59
52
67
67
69
86
87
75
87
43
79
78
77
77
78
79
78
74
76
43
61
72
70
73
71
38
83
82
80
80
81
44
63
64
65
45
84
85
3
9
