SI-H1000_PL_2nd - 第156页
B- 24 B 11 ヘッド 吸装着 ・真空ポ ンプ配線 Wiring diagram Head/Pump
B-23
B10
サーボモーター配線
-
右ヘッド
Wiring diagram servo motor - Right
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-969-134-14
ﾊ
-
ﾈｽ
(HEAD,ETC-H1M,H1E,ETC)(R)
HARNESS (HEAD,ETC-
H1M,H1E,ETC)
1
2 1-969-127-21
ﾊ
-
ﾈｽ
(YM,YE,ETC-YM1,YS,ETC)(R)
HARNESS (YM,YE,ETC-
YM1,YS,ETC)
1
3 1-969-122-12
ﾊ
-
ﾈｽ
(ZM1-ZM2)
HARNESS (ZM1-ZM2)
1
4 1-969-135-22
ﾊ
-
ﾈｽ
(BCSEN-AMP) (R)
HARNESS (BCSEN-AMP)
1
5 1-969-755-11
HARNESS (BAT-BACKUP MONITOR)
HARNESS (BAT-BACKUP MONITOR)
2
6 1-969-505-12
ﾊ
-
ﾈｽ
(
ﾊﾞﾂｸｱﾂﾌﾟ
ﾓﾆﾀ
-)
HARNESS (BACKUP MONITORING)
1
B-24
B11

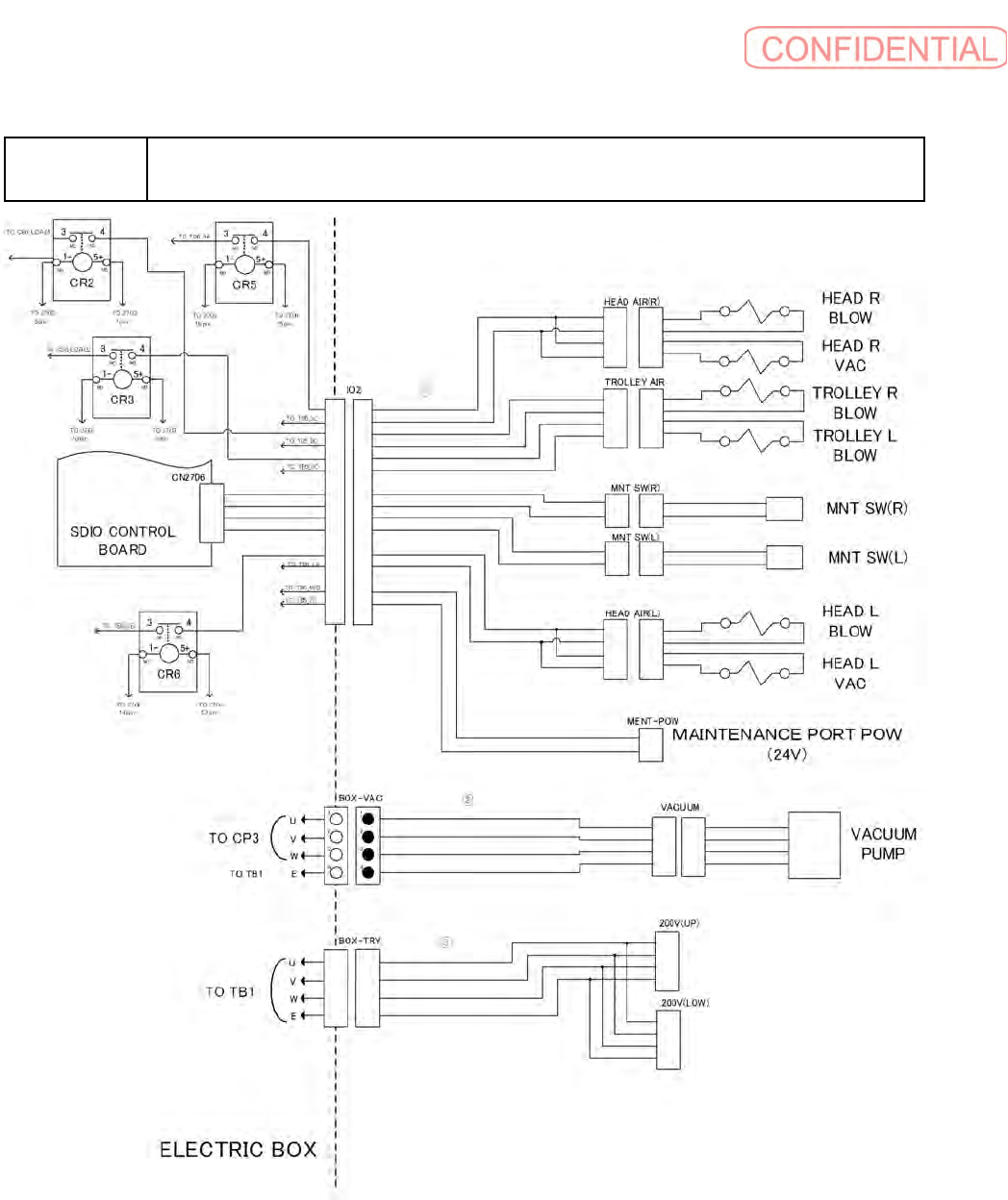

ヘッド吸装着・真空ポンプ配線
Wiring diagram Head/Pump
B-25
B11
ヘッド吸装着・真空ポンプ配線
Wiring diagram Head/Pump
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-969-383-12
ﾊ
-
ﾈｽ
(BOX IO2-AIRSUP, MNT)
HARNESS (BOX IO2-AIRSUP, MNT)
1
2 1-969-360-13
ﾊ
-
ﾈｽ
(BOX VAC-VACUUM)
HARNESS (BOX VAC-VACUUM)
1
3 1-969-783-11
HARNESS (200V OUTPUT)
HARNESS (200V OUTPUT)
1
