B- 26 B12 ヘッド LED ・バルブモーター配線 - 左ヘッド Wiring diagram Head LEFT
B-25
B11
ヘッド吸装着・真空ポンプ配線
Wiring diagram Head/Pump
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-969-383-12
ﾊ
-
ﾈｽ
(BOX IO2-AIRSUP, MNT)
HARNESS (BOX IO2-AIRSUP, MNT)
1
2 1-969-360-13
ﾊ
-
ﾈｽ
(BOX VAC-VACUUM)
HARNESS (BOX VAC-VACUUM)
1
3 1-969-783-11
HARNESS (200V OUTPUT)
HARNESS (200V OUTPUT)
1
B-26
B12
ヘッド
LED
・バルブモーター配線
-
左ヘッド
Wiring diagram Head LEFT

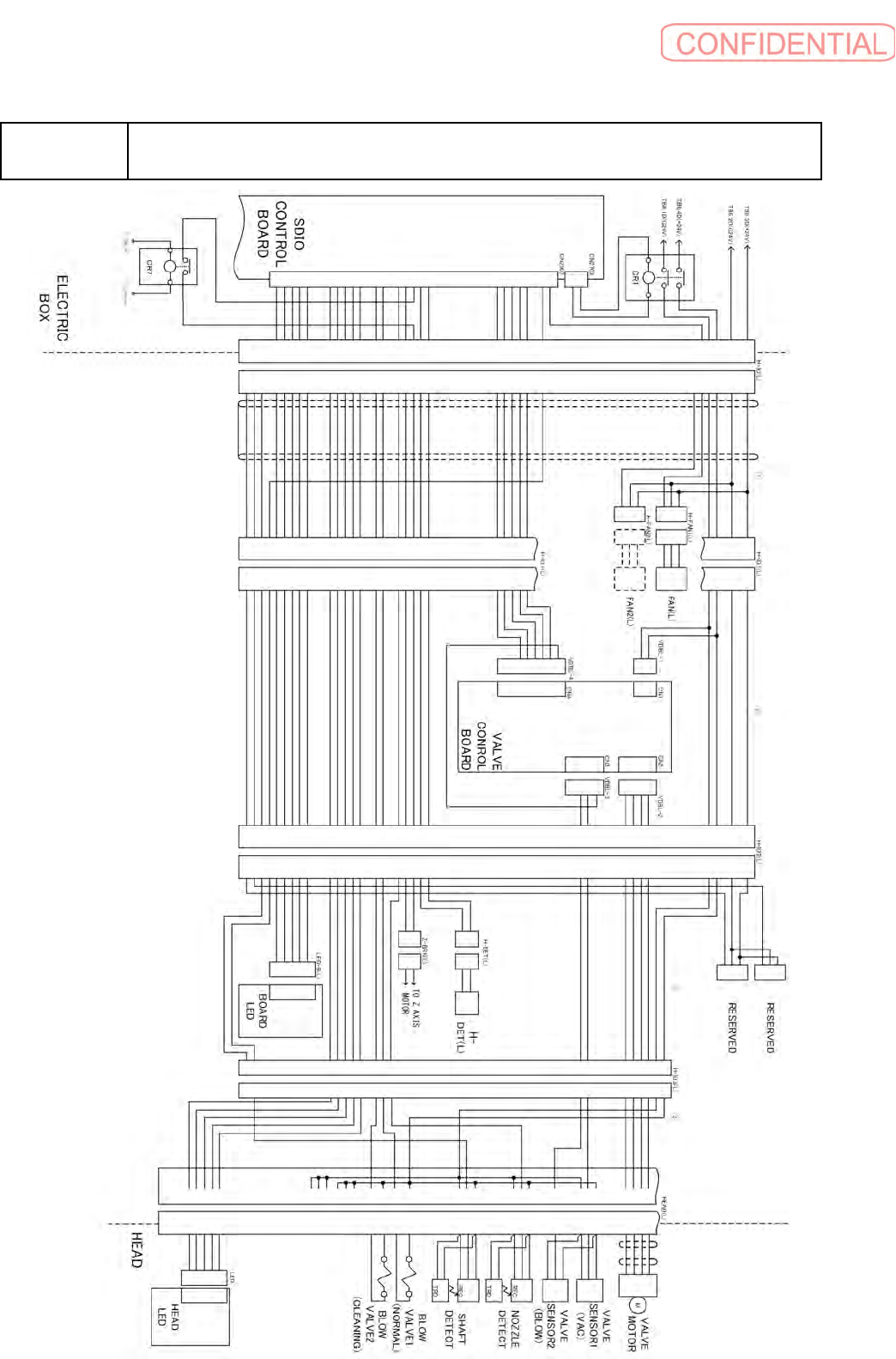

B-27
B12
ヘッド
LED
・バルブモーター配線
-
左ヘッド
Wiring diagram Head LEFT
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-969-130-11
ﾊ
-
ﾈｽ
(HIO-HIO1,HFAN1,HFAN2) (L)
HARNESS (HIO-HIO1,HFAN1,HFAN2)
1
2 1-969-133-12
ﾊ
-
ﾈｽ
(HIO1, 2-VDB1, 2, 3, 4)
HARNESS (HIO1, 2-VDB1, 2, 3,4)
2
3 1-969-131-12
ﾊ
-
ﾈｽ
(HIO2-HIO3,ZBRK, ETC) (L)
HARNESS (HIO2-HIO3,ZBRK, ETC)
1
4 1-969-129-14
ﾊ
-
ﾈｽ
(HEAD,ETC-H1M,H1E,ETC)(L)
HARNESS (HEAD,ETC-
H1M,H1E,ETC)
1
