维修调整要领书 14 -30 14 -8 ． 贴装头装置 14 -8- 1 ． S- HEA D MAIN PCB A SM （ 40130259 ） 14 -8- 1- 1. 基板外观 图 14 -8-1-1-1 是 S- HEAD MAIN PCB ASM 的外观图。 在下一项目进行跨接／开关类设置和电位器调整时请作为参考。 图 14 -8-1-1- 1 S- HEA D MA IN PCB A SM （ 40130259 ）外观图
维修调整要领书
14-29
14-7-3-2.
支撑台
/

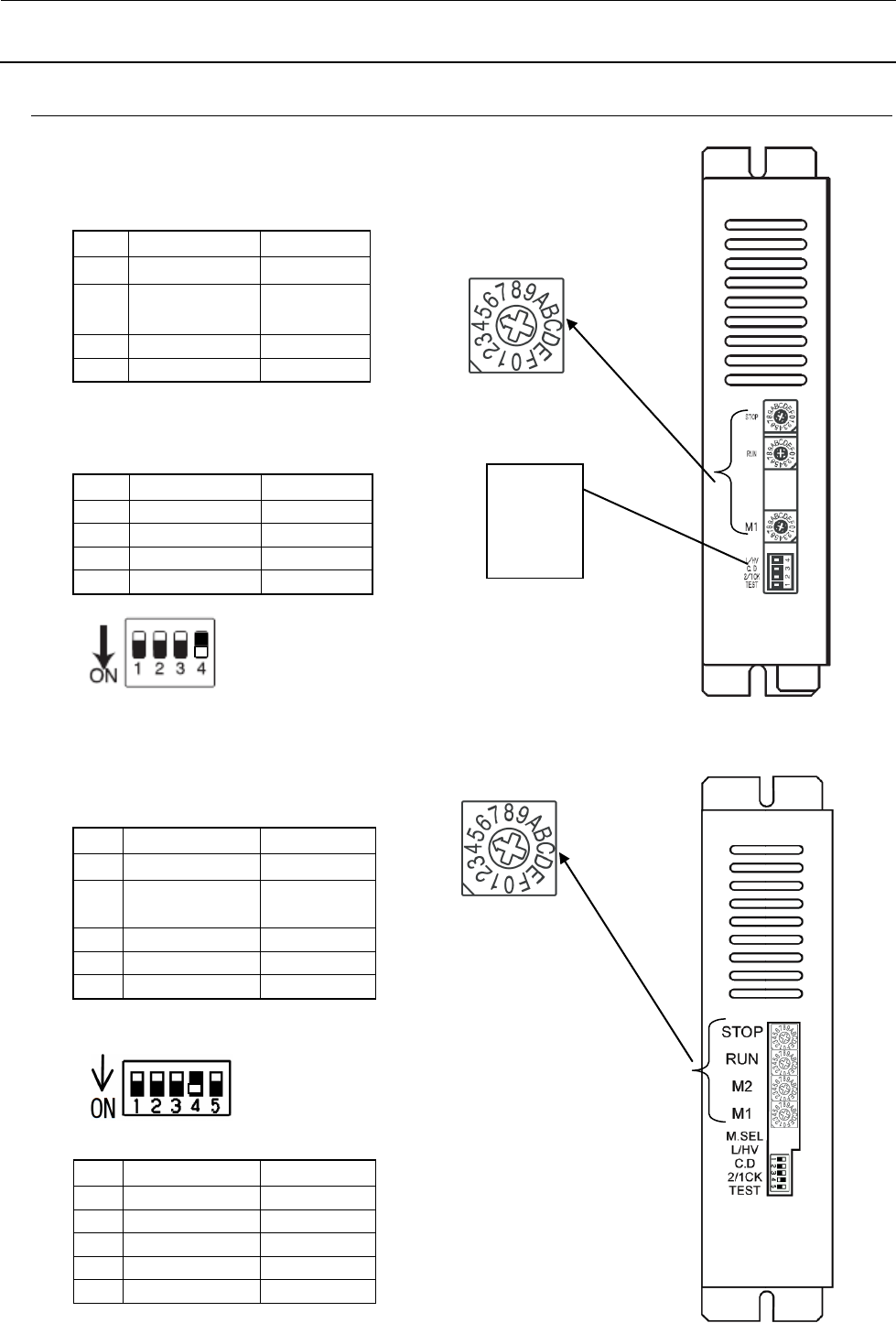

自动调宽用步进马达驱动器的设置
＜调整步骤
非
EN
机＞
① 把设定用的旋转开关设定如下表所示。
表
14-7-3-2-1
步进驱动器的设置
No.
SW
名称
设定值
1
ＳＴＯＰ
(BU)
9
2
ＳＴＯＰ
(AWC)
5
3
RUN
C
4
M1
0
② 设定用的直插式 SW 设定如下表所示。
表
14-7-3-2-2
步进驱动器的设置
No.
SW
名称
设定值
1
TEST
OFF
2
2/1CK
OFF
3
C.D
OFF
4
L/HV
ON
图
14-7-3-2-1 DIP-SW
＜调整步骤
EN
机＞
① 把设定用的旋转开关设定如下表所示。
表
14-7-3-2-3
步进驱动器的设置
No.
SW
名称
设定值
1
ＳＴＯＰ
(BU)
9
2
ＳＴＯＰ
(AWC)
5
3
RUN
C
4
M2
0
5
M1
0
② 设定用的直插式 SW 设定如下表所示。
表
14-7-3-2-4
步进驱动器的设置
No.
SW
名称
设定值
1
TEST
OFF
2
2/1CK
OFF
3
C.D
OFF
4
L/HV
ON
5
M.SEL
OFF
旋转部箭头指向设定值。
STOP
RUN
M1
图 14-7-3-2-1 DIP-SW
开关杆位置：
下为ON，上为OFF
开关杆位置：
下为ON，上为OFF
L/HV
C.D
2/1CK
TEST
图 14-7-3-2-2 DIP-SW
维修调整要领书
14-30
14-8．
贴装头装置
14-8-1．
S-HEAD MAIN PCB ASM
（
40130259
）
14-8-1-1.
基板外观
图 14-8-1-1-1 是 S-HEAD MAIN PCB ASM 的外观图。
在下一项目进行跨接／开关类设置和电位器调整时请作为参考。
图
14-8-1-1-1 S-HEAD MAIN PCB ASM
（
40130259
）外观图
维修调整要领书
14-31
14-8-1-2.
跨接／开关类的设置
除了 SW1，跨接／开关类在交货时已设置好，在实装前请进行确认作业。
14-8-1-3.
电位器的调整
电位器的调整，在基板交货时已经调整好，故请将其装到装置上进行设置电压值的确认作业。要参照
“KE-3010_20V_20VR_QA_TABLE_16．电力_贴装头 VAC 电平及温度传感器输出电平调整”。
14-8-2．
点传感器的调整
点传感器由以下装置构成。
No.
货号
品名
1
40045484
NOZZLE SENSOR AMP ASM
2
HD002600010
FIBER
更换上表中的一方或双方后，必须进行传感器的调整。
请参照“GX10V_QA 表_E16_点传感器的偏置灵敏度调整”进行调整。
部がスイッチの設定、及びリセプタクルの取り付け位置となります。
SW2
O
N
1
2
3
4
SW5
O
N
1
2
3
4
5
6
7
8
SW3
O
N
1
2
3
4
5
6
7
8
SW6
O
N
1
2
3
4
W1
+5V
+24VD
W2
+5V
+24VD
W3
+5V
+24VD
W4
+5V
+24VD
40130259のｼﾞｬﾝﾊﾟ設定
部表示开关的设置位置及插座的安装位置。
40130259的跨接设置
