维修调整要领书 14 - 31 14 -8- 1- 2. 跨接／开关类的设置 除了 SW 1 ，跨接／开关类在交货时已设置好，在实装前请进行确认作业。 14 -8- 1- 3. 电位器的调整 电位器的调整，在基板交货时已经调整好， 故请将其装到装置上进行设置电压值的确认作业。 要参照 “KE - 3010_20V_20VR_QA_TABLE_16 ．电力 _ 贴装头 VAC 电平及温度传感器输出电平调整 ” 。 14 -8- 2 ． 点…
维修调整要领书
14-30
14-8．
贴装头装置
14-8-1．
S-HEAD MAIN PCB ASM
（
40130259
）
14-8-1-1.
基板外观

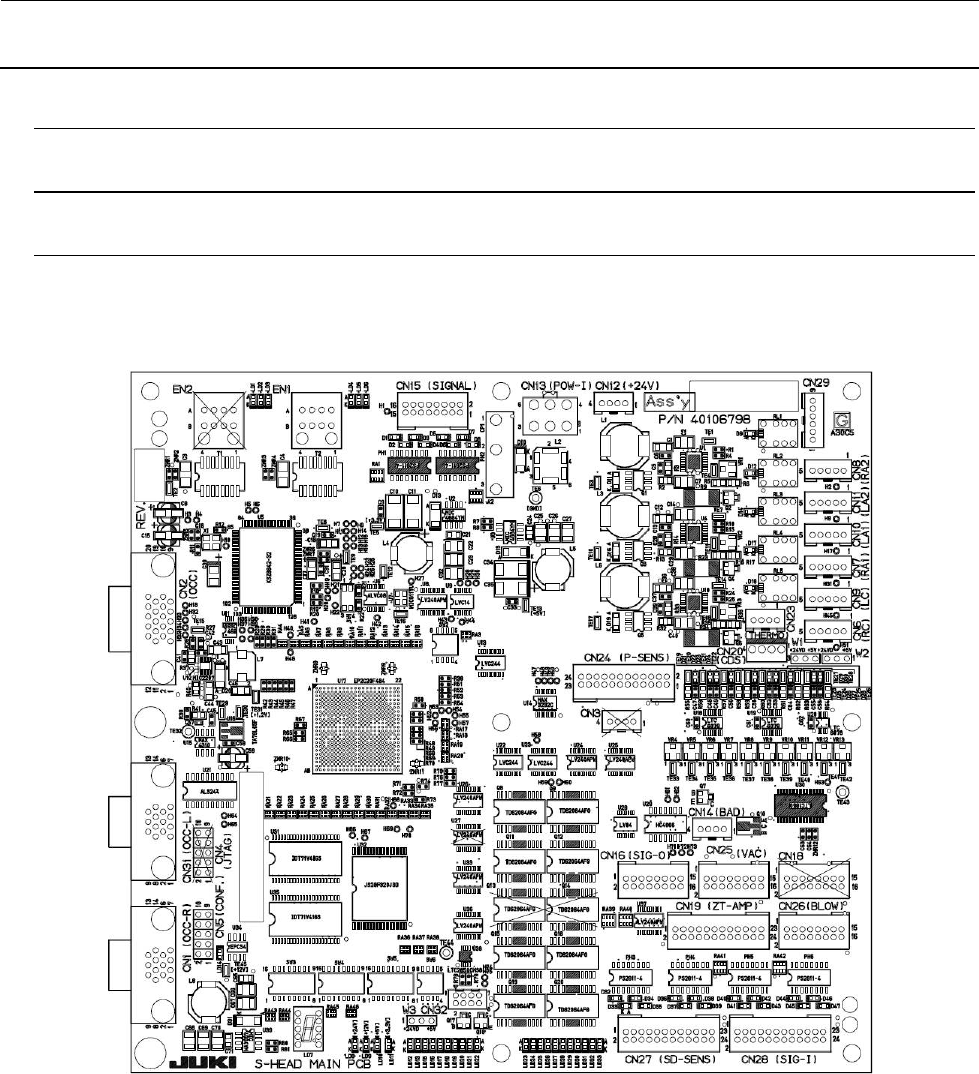

图 14-8-1-1-1 是 S-HEAD MAIN PCB ASM 的外观图。
在下一项目进行跨接／开关类设置和电位器调整时请作为参考。
图
14-8-1-1-1 S-HEAD MAIN PCB ASM
（
40130259
）外观图
维修调整要领书
14-31
14-8-1-2.
跨接／开关类的设置
除了 SW1，跨接／开关类在交货时已设置好，在实装前请进行确认作业。
14-8-1-3.
电位器的调整
电位器的调整，在基板交货时已经调整好，故请将其装到装置上进行设置电压值的确认作业。要参照
“KE-3010_20V_20VR_QA_TABLE_16．电力_贴装头 VAC 电平及温度传感器输出电平调整”。
14-8-2．
点传感器的调整
点传感器由以下装置构成。
No.
货号
品名
1
40045484
NOZZLE SENSOR AMP ASM
2
HD002600010
FIBER
更换上表中的一方或双方后，必须进行传感器的调整。
请参照“GX10V_QA 表_E16_点传感器的偏置灵敏度调整”进行调整。
部がスイッチの設定、及びリセプタクルの取り付け位置となります。
SW2
O
N
1
2
3
4
SW5
O
N
1
2
3
4
5
6
7
8
SW3
O
N
1
2
3
4
5
6
7
8
SW6
O
N
1
2
3
4
W1
+5V
+24VD
W2
+5V
+24VD
W3
+5V
+24VD
W4
+5V
+24VD

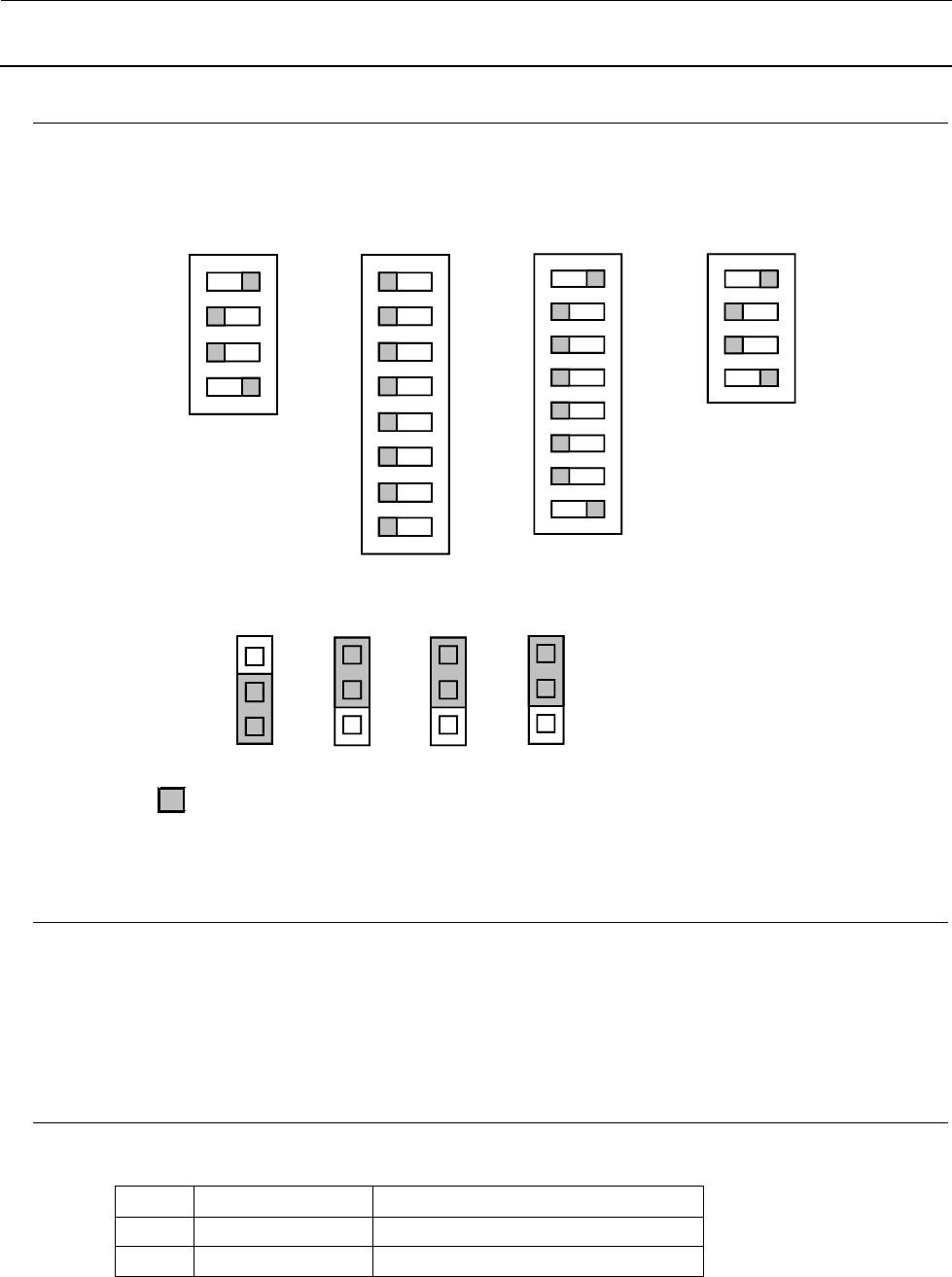

40130259のｼﾞｬﾝﾊﾟ設定
部表示开关的设置位置及插座的安装位置。
40130259的跨接设置
维修调整要领书
14-32
14-9．
护罩关系
14-9-1．
操作装置的构成
操作装置由以下 4 种电路基板构成。
① 40148273 操作电路基板前面 10 组件 (OPERATION PCB FRONT10 ASM)
② 40148275 操作电路基板背面 10 组件 (OPERATION PCB REAR10 ASM)
EN 机时
① 40148277 操作电路基板前面组件 10 (EN) (OPERATION PCB FRONT10 ASM (EN))
② 40148279 操作电路基板背面组件 10 (EN) (OPERATION PCB REAR10 ASM (EN))
14-9-2．
操作电路基板的跨接设定

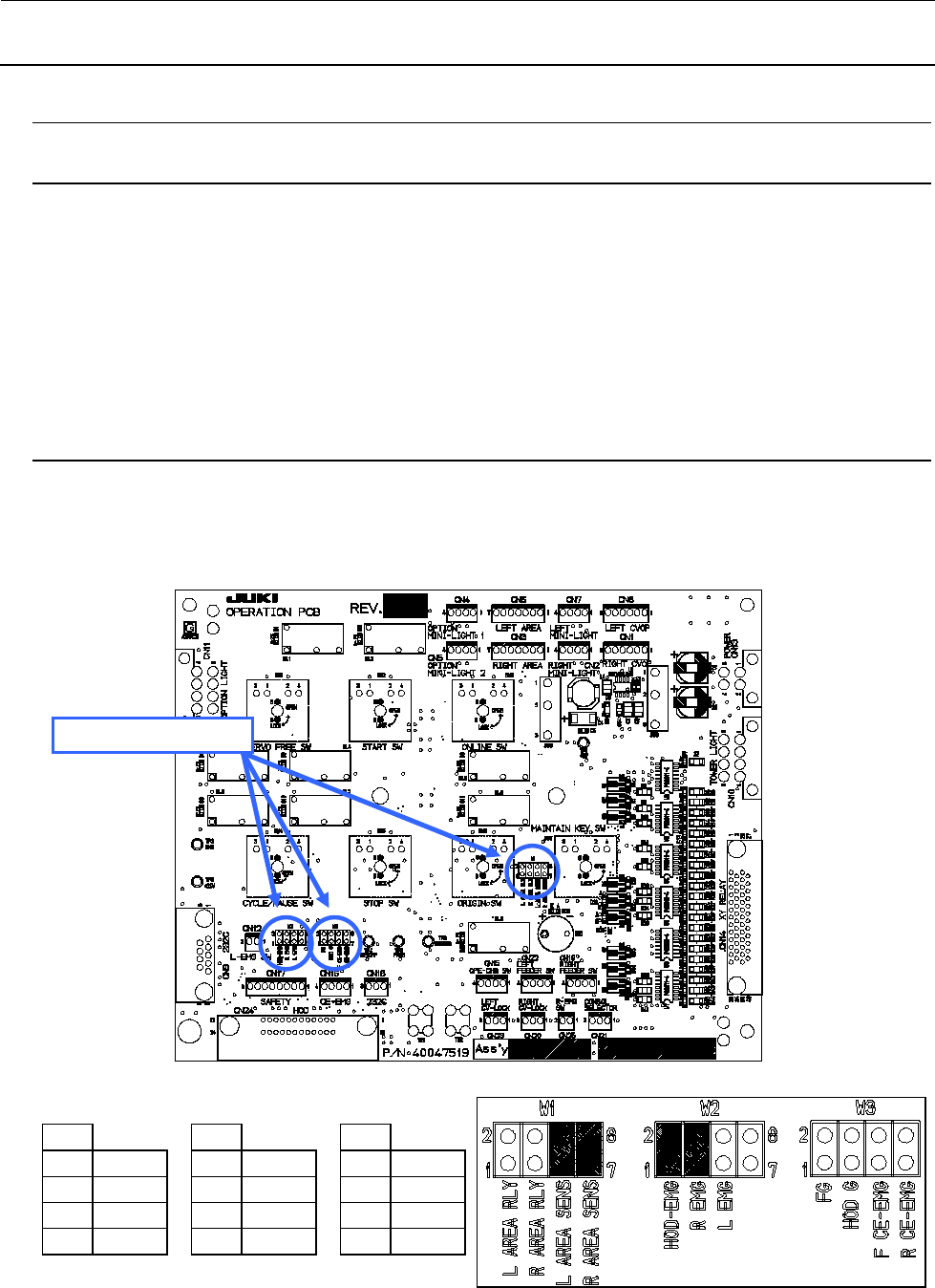

操作电路基板前面组件以及操作电路基板背面组件的跨接设定的确认按照图 14-9-2-1 进行，操作电路
基板前面组件（EN）以及操作电路基板背面组件（EN）的跨接设定的确认按照图 14-9-2-2 进行。
① 操作电路基板跨接设定
W1
W2
W3
1-2
Open
1-2
Short
1-2
Open
3-4
Open
3-4
Short
3-4
Open
5-6
Short
5-6
Open
5-6
Open
7-8
Short
7-8
Open
7-8
Open
在直线集管 W1、W2、W3 的■部安装插座
（属于 W2 HOD-EMG HOD 选配规格时为 Open）
图
14-9-2-1
操作电路基板组件的跨接设定
确认W1、W2、W3。
