维修调整要领书
3-7
3-2-5．
坏标记传感器组件的开关设定
以工厂出厂时的状态使用。

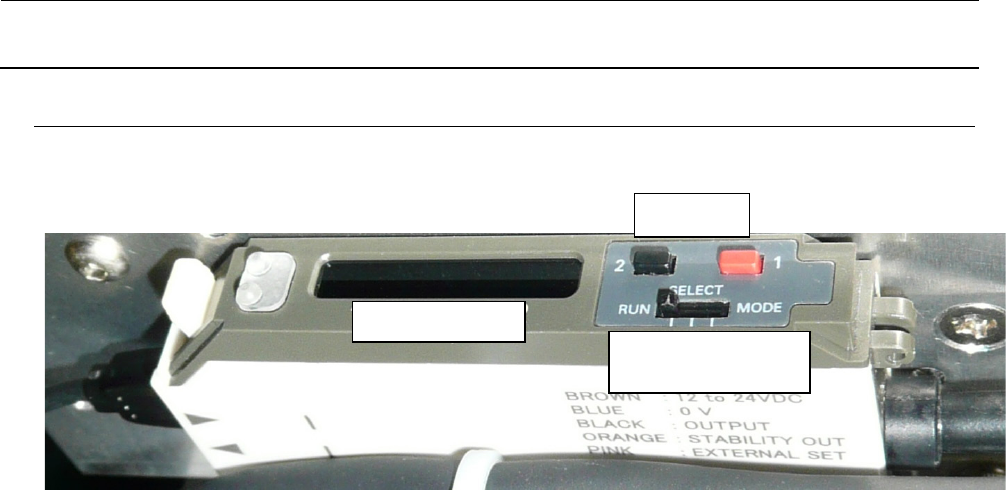

图 3-2-5-1 开关设定
SET
按钮
SELECT
开关
→ RUN
LCD
维修调整要领书
3-8
3-3．
HMS 的更换
3-3-1．
HMS 头部的更换

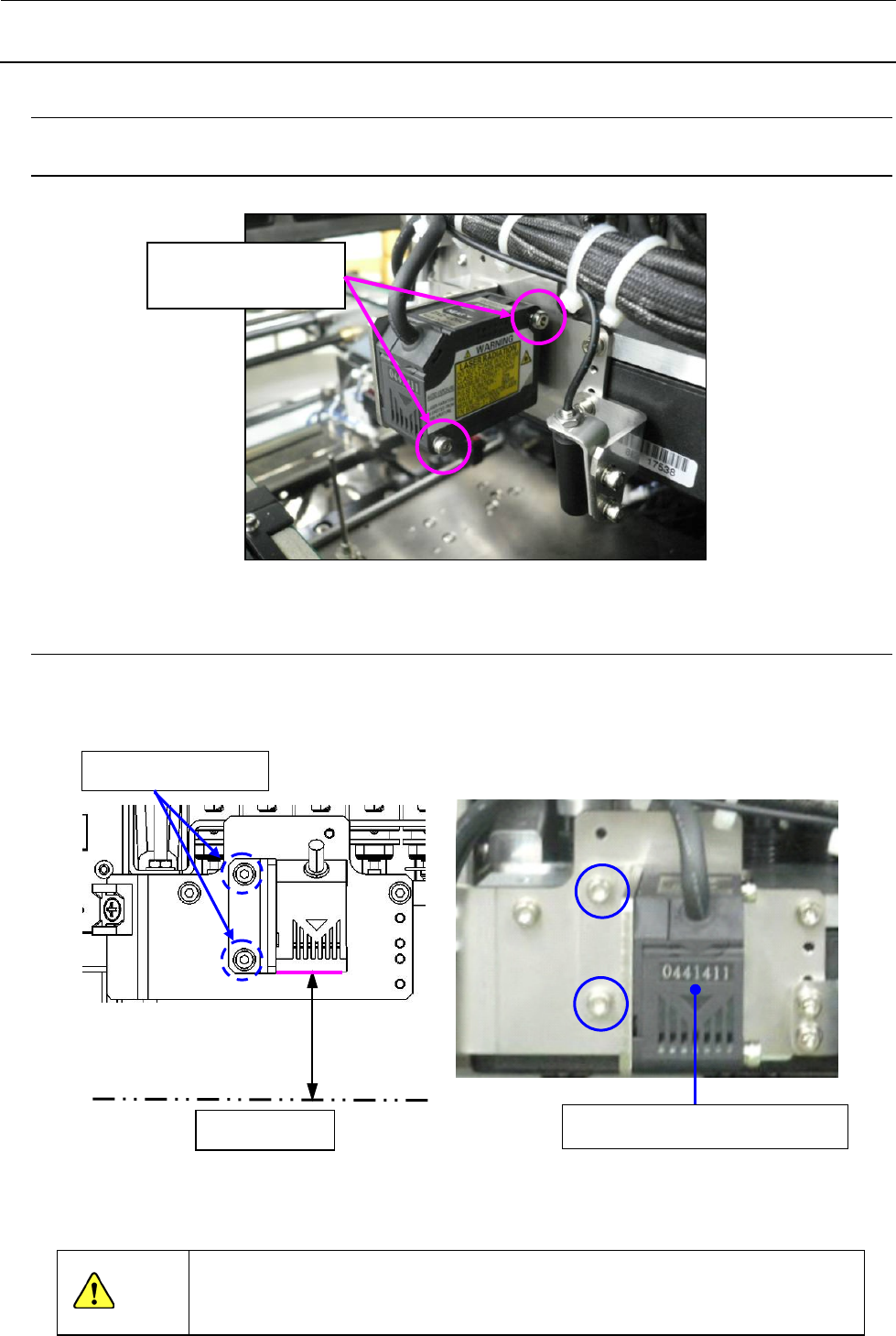

图 3-3-1-1 HMS 头部的更换
3-3-2．
HMS 高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为 50±0.2mm。请拧松 2 处的①带垫
片内六角螺栓，调整到规定值。调整后，用 2 处的①带垫片内六角螺栓进行固定。
图 3-3-2-1 HMS 传感器高度调整
调整后，请输入 MS 参数，HMS 偏差值。输入请参照 MS 参数。
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
SM6032502TN（×2）
内六角螺栓 M3×25
带垫片内六角螺栓
CAL 部上面
50±0.2
注意
40146354：HMS_CABLE_ASM
维修调整要领书
3-9
3-4．
贴装头基板的更换
3-4-1．
贴装头主基板的更换
1） 先拆下 SL6030892TN（×8），再拆卸贴装头顶部护罩。
2） 先拆下各种插头，然后拆下 SL4030891SC（×9）后拆贴装头主基板。
3） 装配请按相反的步骤进行。
※ 贴装头主基板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照 QA 表 16.电力 16-14 页“贴装头真空电平以及温度传感器输出电平”进行检查。

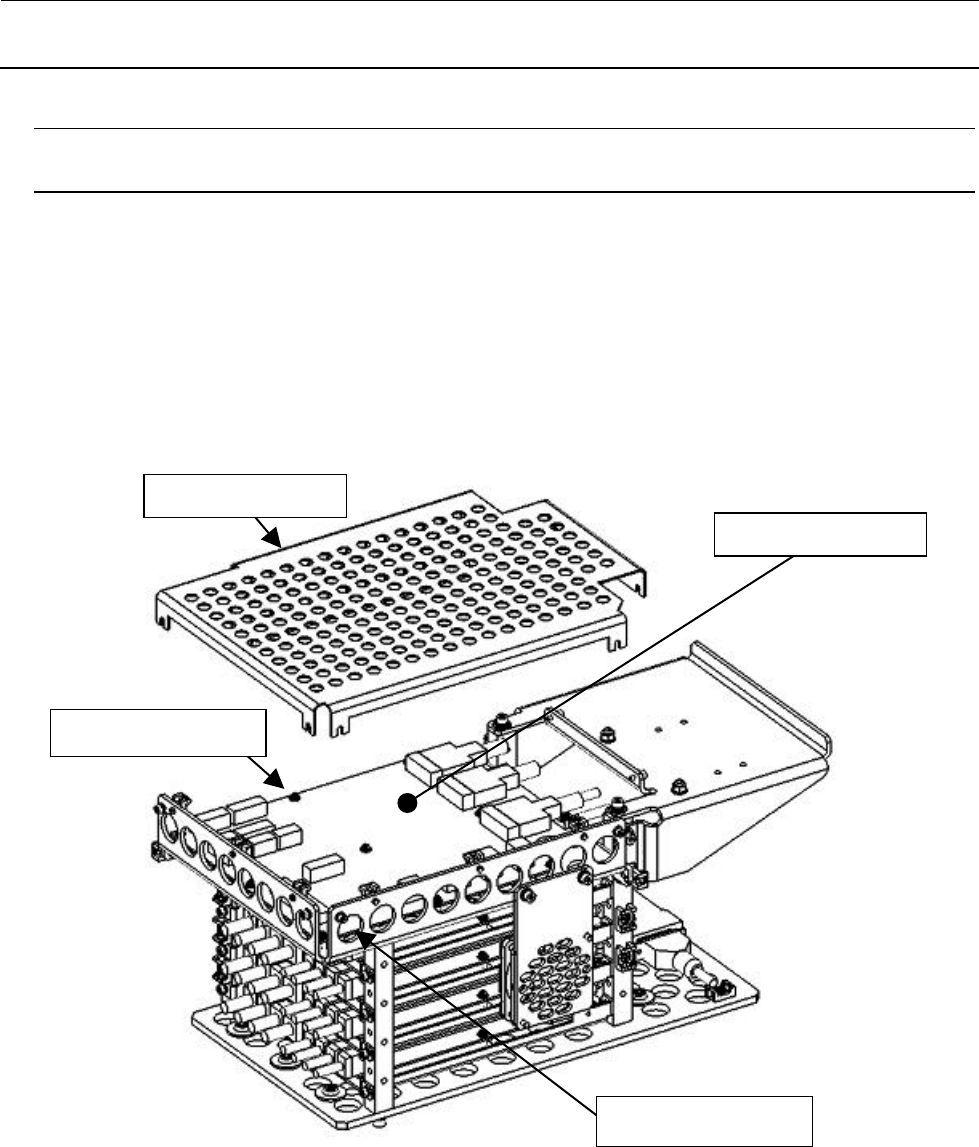

图 3-4-1-1 贴装头主基板的更换
贴装头主基板组件
贴装头顶部护罩
SL4030891SC（×9）
SL6030892TN（×8）
