维修调整要领书 5- 13 5-8 ． 止动器缸筒的更换 1 ） 卸下 ④ 的六角螺母。 2 ） 拧下 ② 缸筒固定螺丝。 3 ） 转动 ① 缸筒的轴部，从 ③ 止动器插头卸下缸筒 ① 。 4 ） 请按照（ 3 ）～（ 1 ）的顺序进行组装。 此时，请注意 ① 缸筒和止动器架的长孔应该在一条直线上，动作顺畅。 从 ① 缸筒的端面到 ③ 止动器插头的端面的距离如下图所示那样安装。 5 ） 调整速度控制器。 A 侧 ( 安装在缸筒 ) 从全…
维修调整要领书
5-12

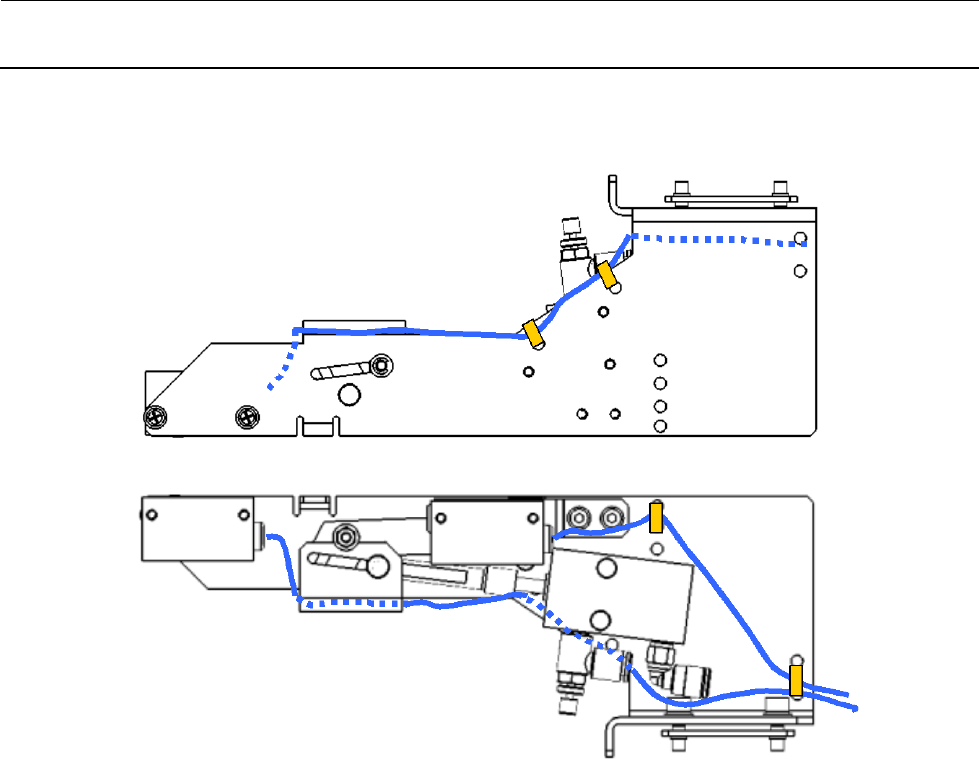

5） 按图 5-7-2-2 所示对电缆进行配线。
图
5-7-2-2
电缆配线图
维修调整要领书
5-13
5-8．
止动器缸筒的更换
1） 卸下④的六角螺母。
2） 拧下②缸筒固定螺丝。
3） 转动①缸筒的轴部，从③止动器插头卸下缸筒①。
4） 请按照（3）～（1）的顺序进行组装。
此时，请注意①缸筒和止动器架的长孔应该在一条直线上，动作顺畅。
从①缸筒的端面到③止动器插头的端面的距离如下图所示那样安装。
5） 调整速度控制器。
A 侧(安装在缸筒) 从全闭开 1 圈。
B 侧 从全闭开 2.5 圈。
6） 组装后，接入空气（0.50Mpa），确认动作是否顺畅。
图
5-8-1
A
侧的速度控制器
B
侧的速度控制器
27±0.2mm
维修调整要领书
5-14
5-9．
支撑台原点传感器（
BU
原点传感器）的更换
1） 从三传感器架卸下传感器。
2） AWC 的原点和 BU 的原点传感器使用相同的传感器组件（40129042）。连接器标记上有与双方
传感器对应的刻印，所以请在要更换的传感器之标记“CN10 66 67”的刻印中，涂没“66”的部分作
为“CN1067”。
3） 把传感器和传感器配件之间的距离调整为 1mm。
图
5-9-1 BU
原点传感器
40146994
：
BU_SENSOR_BR
SM4030801SC：M3X8
40129042
：
AWC/BU ORG SENSOR CABLE
ASM
