维修调整要领书 5- 16 5- 11 ． 支撑台马达的更换（ BU 马达的更换） 1 ） 按照以下的程序卸下支撑台。 1. 把传送宽度调整到最大。 2. 请拆下 ②③ 支撑台定位螺丝（ 12 个），卸下 ① 支撑 台。 ※ 处理滚珠螺杆时，请注意不要做把轴拔出之类的事。 内部的滚珠一出来就不能再使用了。 ※ 取下 ③ 螺丝（ 3 处） 之前，请采取措施将导轴包卷束 线带， 防止导轴从轴承中掉落。 工作台装上后， 请注 意不要忘记拆下束…
维修调整要领书
5-15
5-10．
T-PIN
传感器的更换（选购品）
1） 卸下调整螺丝，卸下传感器架，更换传感器。
安装时，把中心销只下降 1.5
- 0
０
.5mmz（下图尺寸 A）的状态下，拧松调节螺丝上下移动传感器架
把Ｔ・ＰＩＮ传感器调整到ＯＮ。
2） 进行电缆线的处理。
图
5-10-1 T-PIN
传感器
SL6030692TN
带垫片内六角螺栓 M3×6
40092576
T-PIN传感器组件
調整ねじ
センサブラケット
Ｔ・ＰＩＮセンサ
Ｔ・ＰＩＮ传感器
调整螺丝
传感器架
维修调整要领书
5-16
5-11．
支撑台马达的更换（
BU
马达的更换）

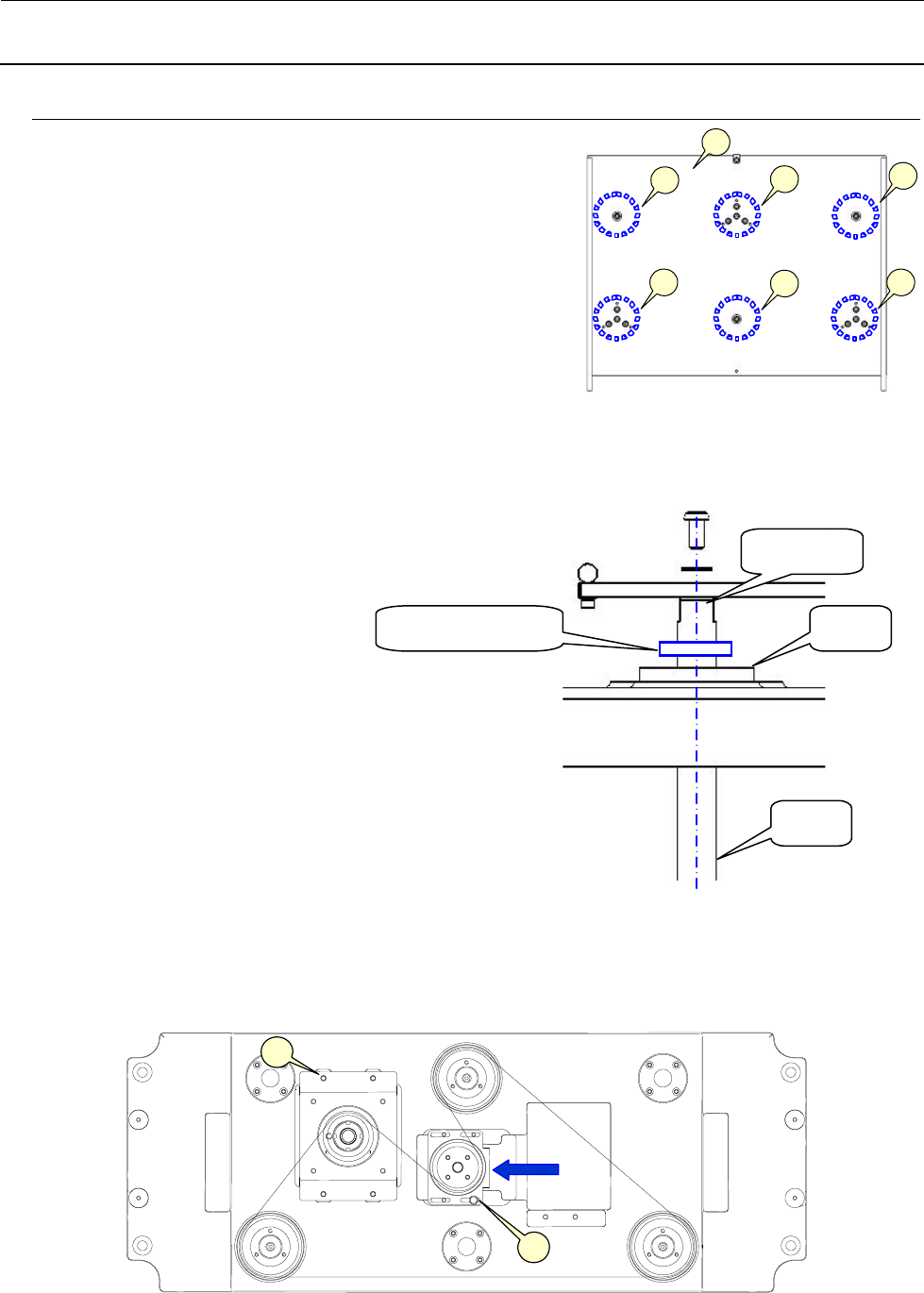

1） 按照以下的程序卸下支撑台。
1. 把传送宽度调整到最大。
2. 请拆下②③支撑台定位螺丝（12 个），卸下①支撑
台。
※ 处理滚珠螺杆时，请注意不要做把轴拔出之类的事。
内部的滚珠一出来就不能再使用了。
※ 取下③螺丝（3 处）之前，请采取措施将导轴包卷束
线带，防止导轴从轴承中掉落。工作台装上后，请注
意不要忘记拆下束线带。
2） 请松开④编码器组件定位螺丝，将编码器组件朝箭头方向移动，使駆动支撑台滚珠螺杆用的牙轮
皮带放松张力。
图
5-11-2
图 5-11-1
②
③
②
③
②
③
①
④
⑤
図 5-14-1
定位螺丝
轴承
导轴
束线带包卷位置
维修调整要领书
5-17

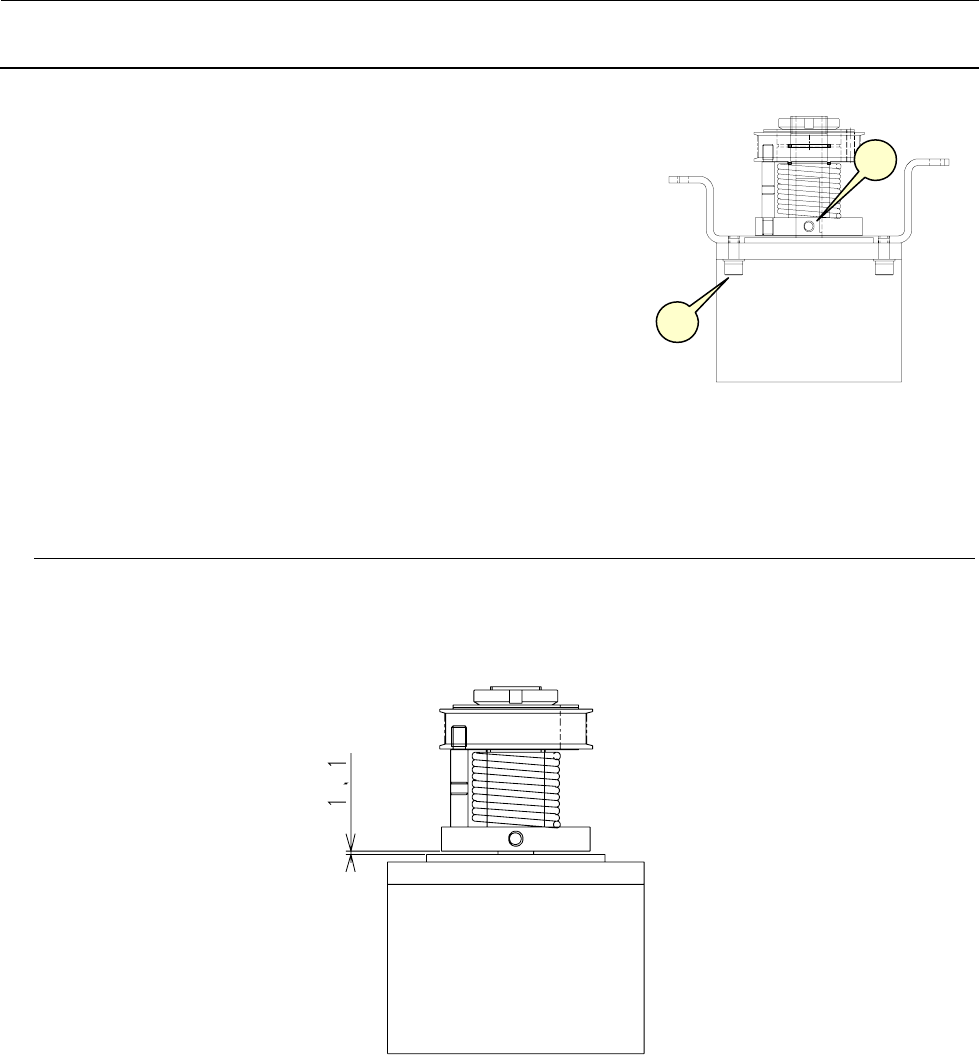

3） 请松开⑤定位螺丝，把支撑台电动机组件连同转矩架组件一
起取出。
4） 请拆下⑥电动机固定螺丝，把电动机从托架上卸下。
5） 拧松⑦固定螺丝，从马达轴部卸下转矩架组件。
6） 请按照（4）～（1）的程序进行组装。
组装时，请进行以下的调整。
转矩架和支撑台马达的间隙调整
支撑台驱动用同步皮带的张力调整
支撑台的平面调整
支撑台偏差值
5-11-1．
转矩架和支撑台马达的间隙
转矩架组件和支撑台马达之间的间隙为 1.1mm。
图
5-11-1-1
马达和转矩架
⑥
⑦
图 5-11-3
