维修调整要领书
5-16
5-11．
支撑台马达的更换（
BU
马达的更换）
1） 按照以下的程序卸下支撑台。
1. 把传送宽度调整到最大。
2. 请拆下②③支撑台定位螺丝（12 个），卸下①支撑
台。
※ 处理滚珠螺杆时，请注意不要做把轴拔出之类的事。
内部的滚珠一出来就不能再使用了。
※ 取下③螺丝（3 处）之前，请采取措施将导轴包卷束
线带，防止导轴从轴承中掉落。工作台装上后，请注
意不要忘记拆下束线带。
2） 请松开④编码器组件定位螺丝，将编码器组件朝箭头方向移动，使駆动支撑台滚珠螺杆用的牙轮
皮带放松张力。
图
5-11-2
图 5-11-1
②
③
②
③
②
③
①
④
⑤
図 5-14-1
定位螺丝
轴承
导轴
束线带包卷位置
维修调整要领书
5-17
3） 请松开⑤定位螺丝，把支撑台电动机组件连同转矩架组件一
起取出。
4） 请拆下⑥电动机固定螺丝，把电动机从托架上卸下。
5） 拧松⑦固定螺丝，从马达轴部卸下转矩架组件。
6） 请按照（4）～（1）的程序进行组装。
组装时，请进行以下的调整。
转矩架和支撑台马达的间隙调整
支撑台驱动用同步皮带的张力调整
支撑台的平面调整
支撑台偏差值
5-11-1．
转矩架和支撑台马达的间隙
转矩架组件和支撑台马达之间的间隙为 1.1mm。
图
5-11-1-1
马达和转矩架
⑥
⑦
图 5-11-3
维修调整要领书
5-18
5-11-2．

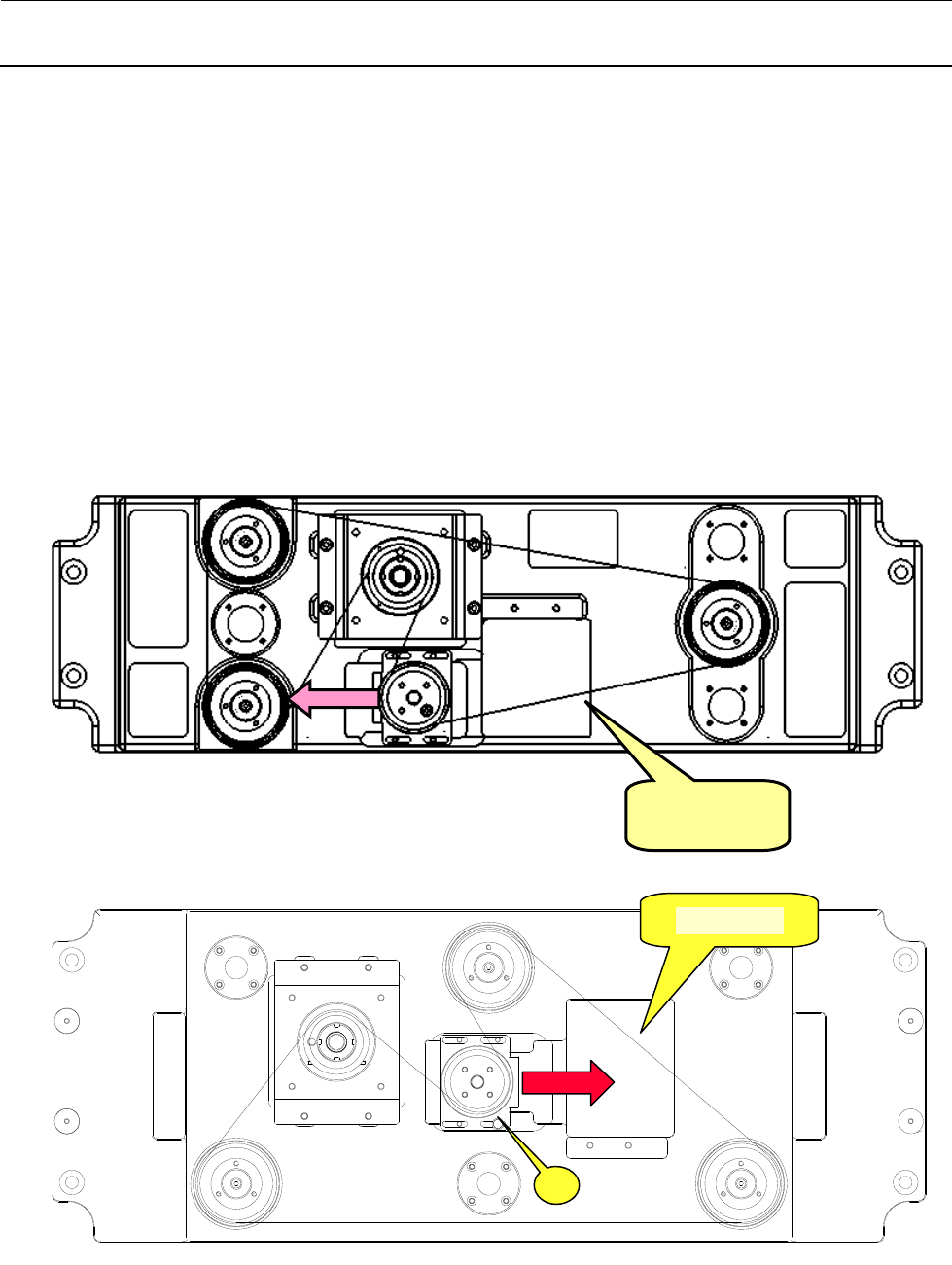

支撑台驱动用同步皮带的张力调整
调整同步皮带张力时，拧松编码器组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式皮
带张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值。
音波式皮带张力计输入值 Weight＝2.5
Width＝9.0
Span＝247（M 规格）
Span＝261（L 规格）
规格值 45N±5N
M
基板规格
L
基板规格、
XL
基板规格
图
5-11-2-1
①
測定位置
测定位置
