维修调整要领书
8-4
8-3．
各照明基板的更换
8-3-1．
透过照明基板、同轴照明基板
1） 同轴照明在卸下气缸的状态卸下并更换螺栓①。
2） 透过照明请在卸下螺丝②并进行更换。
请注意不要忘记电缆线。
图 8-3-1
①
②
SL4030691SC
M3×6螺丝组件 4个
40066577
BACK LIGHT PCB ASM
SL6030692TN
M3×6螺栓 2个
40108599
S-COAXIAL-LIGHT PCB ASM
维修调整要领书
8-5
8-3-2．
下方照明基板、侧照明基板
1） 侧照明基板，请卸下螺丝①后再更换。
2） 下方照明基板，首先，卸下侧照明基板，卸下 Light Stud ②并更换。
请注意不要忘记电缆。
图 8-3-2
40111656
SIDE_LIGHT_COVER
40111657
BOTTOM_LIGHT_DIFFUSER
E2143715000
TIMER SPACER A 4个
40000612
LIGHT STAY V
40023599
LIGHT STUD 4个
40108595
S-BOTTOM-LIGHT PCB ASM
40106792
S-SIDE-LIGHT ASM
NM6030003SC
M3六角螺母 3种4个
SM0030601SC
M3×6六角螺栓 8个
维修调整要领书
9-1
9
送料器台架 送料器台车（选购品）
9-1．
机械式送料器用 电动式送料器用的共用部位
・

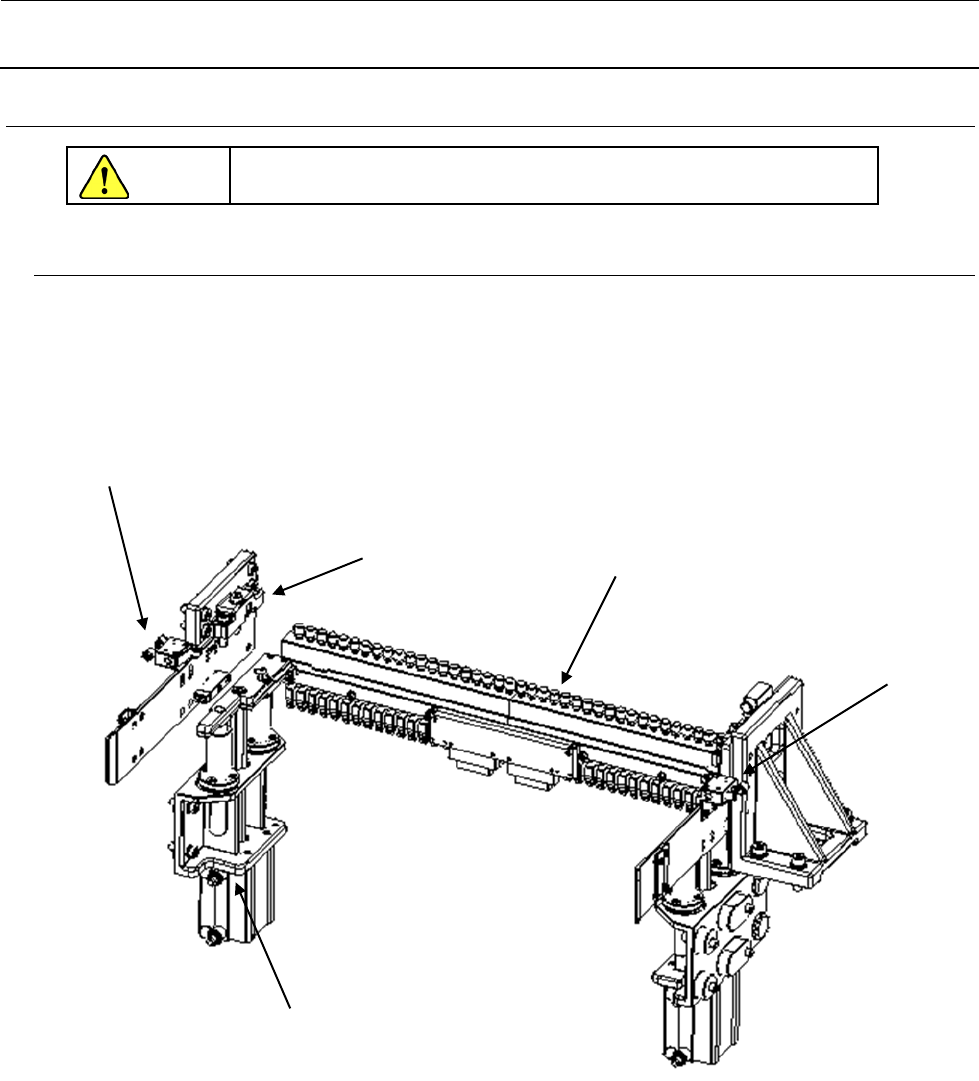

整体图（送料器台车规格 电动,机械）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
PA630750300
AIR CYLINDER
PV010505000
MECHANICAL VALVE
PV010505000
MECHANICAL VALVE
40094341
BANK_VALVE_BRACKET
40092511
SWITCH D3DC-3
