维修调整要领书 9-4 9-1 -3 ． 台架上升气缸的速度控制调整（选购品、送料器台） 1 ） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。 2 ） 速度控制器请固定在 3.5 ～ 4.0 秒完成上升 ・ 2. 5 ～ 3.0 秒完成下降的速度。（组装时） • UP: 用上速度控制器调整 左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。 • DOWN: 用下速度控制器调整 左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。 …
维修调整要领书
9-3
9-1-2．
台架提升气缸的更换（选购品，送料器台车）
1） 请切断主机的主压力空气。（主手控阀）
2） 请拆下内六角埋头螺丝（M6×20）。
3） 请拆下气缸安装螺丝，将气缸从支架上卸下。
4） 请将速度控制器和轴改装到新的气缸上。
5） 安装时，请按相反的工序进行。
6） 请接通主机的主压力空气，调整气缸速度。
40110295
LIF_CYL_SHAFT
PA630750300
AIR CYLINDER
40093854
CYLINDER_SCREW_M8_L=125
PC015203000
SPEED CONTROLLER
SM1062052TP
内六角埋头螺丝
维修调整要领书
9-4
9-1-3．
台架上升气缸的速度控制调整（选购品、送料器台）
1） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。
2） 速度控制器请固定在 3.5～4.0 秒完成上升・2.5～3.0 秒完成下降的速度。（组装时）
• UP: 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。
• DOWN: 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。
3） UP､DOWN 的速度左右不相等时，请用速度控制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。

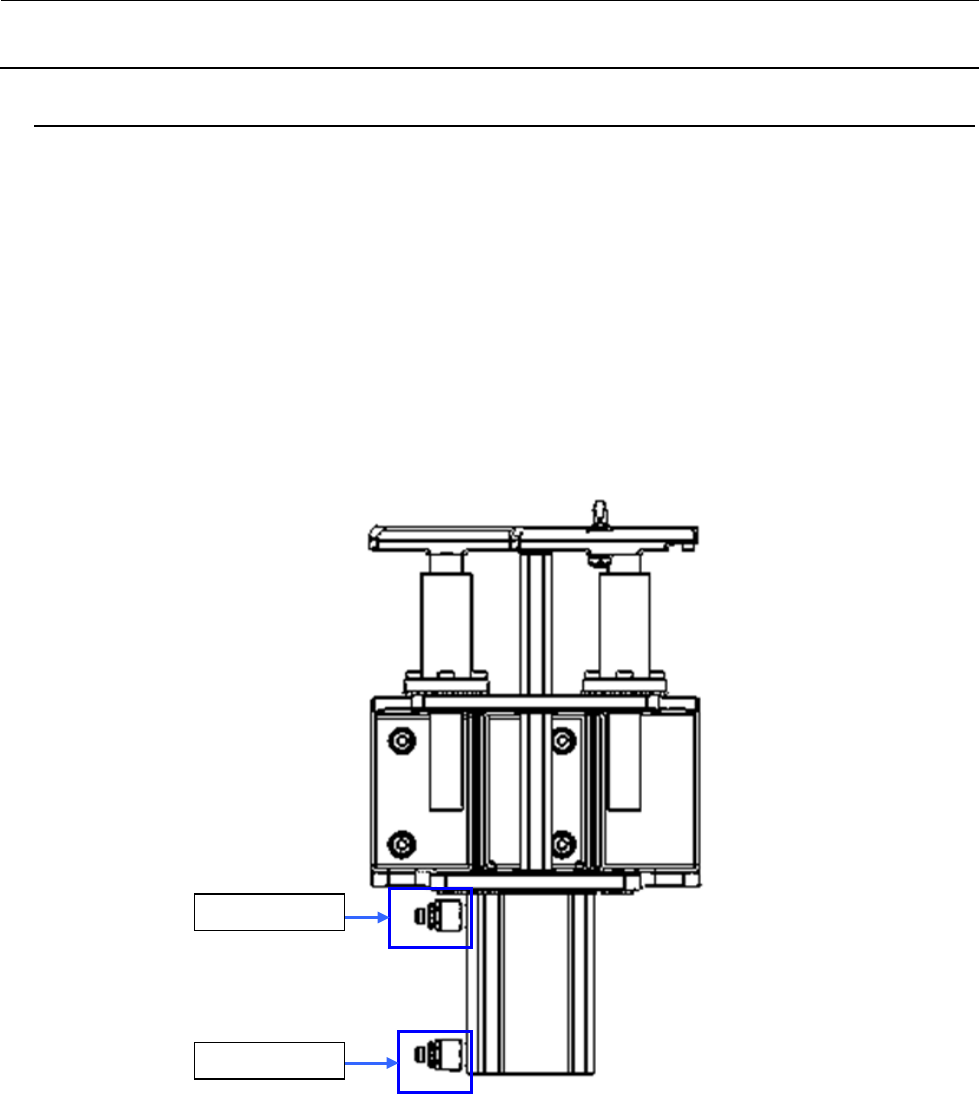

上速度控制器
下速度控制器
维修调整要领书
9-5
9-1-4．
台架上升检测传感器的更换（选购品、送料器台）
1） 关闭主体的电源。
2） 请拆下传感器板安装螺丝（内六角半圆头螺栓 M4×6）。
3） 请拆下台架开关上连接的线束。
4） 请从传感器板上拆下台架开关，进行开关的更换。
5） 按照相反的程序进行安装。
图 9-1-4 台架上升检测传感器
传感器板
传感器板安装螺丝
40092511
SWITCH D3DC-3
台架支架
